一种可切换刀头的组件及可切换刀头的装置的制作方法

本申请涉及生活,具体涉及一种可切换刀头的组件及可切换刀头的装置。


背景技术:

1、随着社会的进步,人们对个人形象的要求越来越高,个性的需求也越来越精细化,多样化,用各种刀头修毛就成为了人们满足需求的一种常见方法。

2、现有的修毛器大多只有单个或两个刀头,只具备两项功能,用户如果有多种个性化需求就需要选用多款不同产品来完成。现有的修毛器功能不齐全。


技术实现思路

1、针对上述技术问题,本申请提供一种可切换刀头的组件及可切换刀头的装置,旨在解决现有修毛器功能不齐全的问题。

2、为实现上述目的,本实用新型提出一种可切换刀头的组件,包括:

3、机身壳体,所述机身壳体的一端具有安装腔,所述机身壳体上设置有定位槽,所述定位槽位于所述安装腔内;

4、刀头,所述刀头包括连接部和与所述连接部连接的安装部,所述连接部上设置有与所述定位槽匹配的凸起部,所述安装部用于安装理发头、眉毛头、磨甲头或鼻毛头;所述凸起部能够卡接于所述定位槽内。

5、在一实施例中,所述机身壳体上设置有与所述定位槽连通的滑动槽,所述滑动槽位于所述安装腔内;所述凸起部能够沿所述滑动槽滑动,滑动后的所述凸起部能够相对所述机身壳体转动,从而使所述凸起部卡接于所述定位槽内。

6、在一实施例中,所述连接部上还设置有与所述凸起部连接的限位部,所述限位部能够防止所述凸起部转动后从所述定位槽内脱离。

7、在一实施例中,所述机身壳体包括主机壳体和支架,所述支架设置于所述主机壳体靠近所述刀头的一端,所述支架内形成所述安装腔;所述支架的内壁沿其轴线方向设置有定位件和安装板,所述定位件与所述安装板之间形成所述定位槽。

8、在一实施例中,所述支架的内壁还设置有限位件,所述限位件与所述定位件之间形成所述滑动槽。

9、在一实施例中,所述凸起部的数量为多个,多个所述凸起部沿所述连接部的周向设置,所述定位槽的数量与所述凸起部的数量一致,多个所述定位槽沿所述机身壳体的周向设置。

10、在一实施例中,所述可切换刀头的组件还包括手柄,所述手柄上设置有外螺纹,所述机身壳体上设置有与所述手柄匹配的内螺纹。

11、在一实施例中,所述手柄外表面设置有多个防滑纹,多个防滑纹沿所述手柄的周向设置。

12、在一实施例中,所述机身壳体还包括电机,所述电机设置于所述机身壳体内部,所述电机可带动所述刀头运动。

13、本实用新型还提出一种可切换刀头的装置,包括如上所述的可切换刀头的组件,所述可切换刀头的装置还包括设置于所述安装部上的理发头、眉毛头、磨甲头或鼻毛头。

14、本实用新型技术方案通过对刀头组件与机身壳体的连接方式进行改进,采用机身壳体上设置通用定位槽的方式,将刀头上的凸起部适配于机身壳体上的定位槽,实现通用固定结构适配多款刀头的效果;可以使机身壳体上连接多种不同功能的刀头,满足用户对不同刀头的需求,有效的解决了功能不齐全的问题,保障了用户对不同部位刀头的使用体验,有效的解决了用户需要切换多个不同组件来满足需求而导致修毛体验参差不齐的痛点;可切换刀头的组件可安装多种不同类型产品,实现了更好的资源整合,避免浪费,本实用新型的刀头组件主体采用通用性设计。



技术特征:

1.一种可切换刀头的组件,其特征在于,包括:

2.如权利要求1所述的可切换刀头的组件,其特征在于,所述机身壳体上设置有与所述定位槽连通的滑动槽,所述滑动槽位于所述安装腔内;所述凸起部能够沿所述滑动槽滑动,滑动后的所述凸起部能够相对所述机身壳体转动,从而使所述凸起部卡接于所述定位槽内。

3.如权利要求2所述的可切换刀头的组件,其特征在于,所述连接部上还设置有与所述凸起部连接的限位部,所述限位部能够防止所述凸起部转动后从所述定位槽内脱离。

4.如权利要求2所述的可切换刀头的组件,其特征在于,所述机身壳体包括主机壳体和支架,所述支架设置于所述主机壳体靠近所述刀头的一端,所述支架内形成所述安装腔;所述支架的内壁沿其轴线方向设置有定位件和安装板,所述定位件与所述安装板之间形成所述定位槽。

5.如权利要求4所述的可切换刀头的组件,其特征在于,所述支架的内壁还设置有限位件,所述限位件与所述定位件之间形成所述滑动槽。

6.如权利要求1所述的可切换刀头的组件,其特征在于,所述凸起部的数量为多个,多个所述凸起部沿所述连接部的周向设置,所述定位槽的数量与所述凸起部的数量一致,多个所述定位槽沿所述机身壳体的周向设置。

7.如权利要求1所述的可切换刀头的组件,其特征在于,所述可切换刀头的组件还包括手柄,所述手柄上设置有外螺纹,所述机身壳体上设置有与所述手柄匹配的内螺纹。

8.如权利要求7所述的可切换刀头的组件,其特征在于,所述手柄外表面设置有多个防滑纹,多个防滑纹沿所述手柄的周向设置。

9.如权利要求1所述的可切换刀头的组件,其特征在于,所述机身壳体还包括电机,所述电机设置于所述机身壳体内部,所述电机可带动所述刀头运动。

10.一种可切换刀头的装置,包括如权利要求1-9任意一项所述的可切换刀头的组件,其特征在于,所述可切换刀头的装置还包括设置于所述安装部上的理发头、眉毛头、磨甲头或鼻毛头。


技术总结

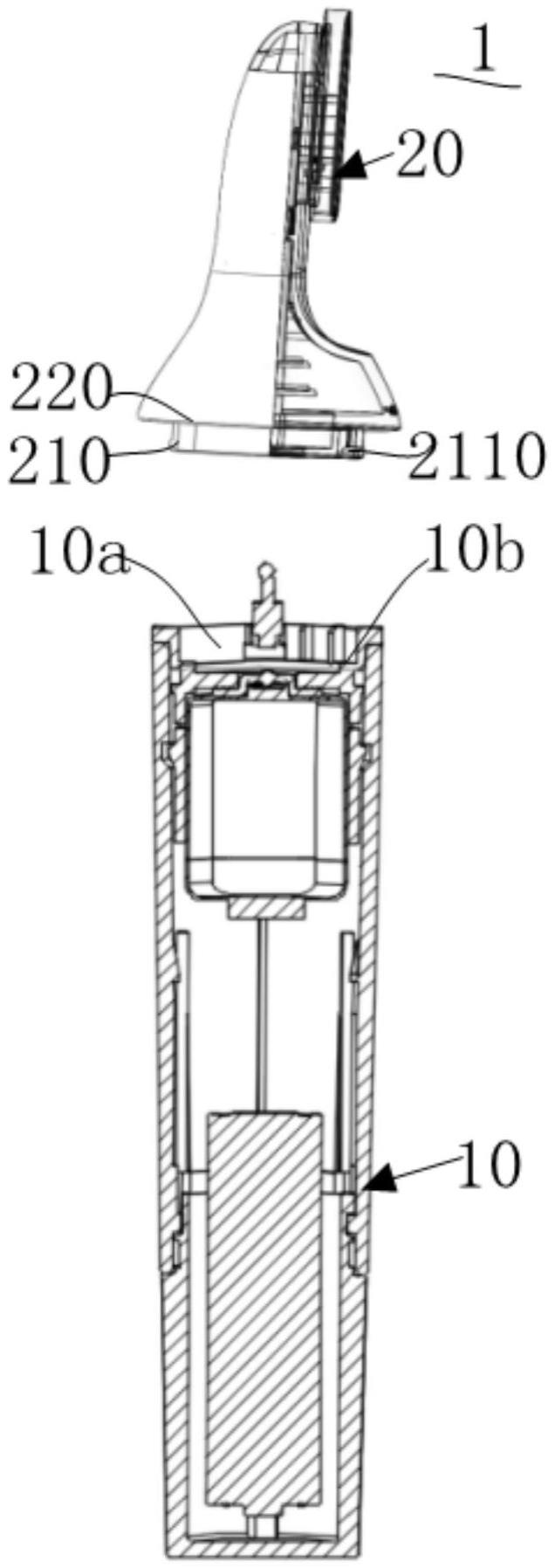

本申请提出了一种可切换刀头的组件及可切换刀头的装置,该可切换刀头的组件包括机身壳体及刀头,机身壳体的一端具有安装腔,机身壳体上设置有定位槽,定位槽位于安装腔内;刀头包括连接部和与连接部连接的安装部,连接部上设置有与定位槽匹配的凸起部,安装部用于安装理发头、眉毛头、磨甲头或鼻毛头;凸起部能够卡接于定位槽内。在本申请中,机身壳体上连接多种不同功能的刀头,可满足用户不同的需求,有效的解决了一体式刀头功能不齐全的问题,保障了用户对不同部位刀头的使用体验;可切换刀头的组件可安装多种不同类型产品,实现了更好的资源整合,避免浪费。

技术研发人员:袁帅,卢义春,何明峰,何华杰
受保护的技术使用者:深圳市宝丽洁科技有限公司
技术研发日:20221110
技术公布日:2024/1/11
