一种方便装配的传动轴的制作方法

本技术涉及传动轴装配，尤其涉及一种方便装配的传动轴。

背景技术：

1、传动轴是一个高转速、少支承的旋转体,传动轴为了适应高的运行转动要求，传动轴可以是好几节的，节与节之间可以由万向节连接。

2、现有公开号为cn212803914u的一种便于安装的传动轴，该专利采用在轴头座内设置有安装孔，第一轴头一端焊接的凸头与安装孔之间螺纹转动安装，第一凸边与第二凸边的重合可采用螺栓固定，对转动轴的安装比较便捷，也便于后期的更换和维护。

3、发明人在日常工作中发现上述传动轴在装配时，需要将传动轴抬起进行安装，无法将传动轴进行限位后安装，从而容易造成传动轴在安装过程中出现掉落的状况，进而使的一方面传动轴在掉落时容易砸中安装者的脚，另一方面也减慢了传动轴安装的进度，耗费了大量的安装时间，不方便安装者的装配。

技术实现思路

1、本实用新型的目的是为了解决上述背景中的技术问题，而提出的一种方便装配的传动轴。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种方便装配的传动轴，包括传动轴本体，所述传动轴本体的两端端口均固定安装有万向连接件，所述万向连接件远离传动轴本体的一端固定安装有法兰盘，其中一个所述万向连接件的顶部表面设有限位装置，所述限位装置包括安装座，所述安装座和万向连接件的顶部表面固定连接，所述安装座的内部活动安装有u型支架，所述u型支架的两端内壁之间转动连接有螺纹杆，所述螺纹杆的一端端口固定安装有转轮，转轮的设置起到了带动螺纹杆转动的效果，安装座的设置起到了便于对u型支架进行安装的效果，u型支架的设置起到了支撑螺纹杆的效果。

3、优选的，所述u型支架的顶部表面开设有第一通槽，所述第一通槽的两端内壁之间固定安装有滑杆，滑杆的设置起到了避免螺纹杆在转动时限位板跟着一起转动的效果。

4、优选的，所述螺纹杆的表面螺纹连接有限位板，所述限位板借助螺纹杆和滑杆滑动连接，螺纹杆的设置起到了带动限位板在滑杆的表面移动的效果，限位板的设置起到了对法兰盘进行夹紧限位的效果。

5、优选的，所述安装座的一侧表面设有固定装置，所述固定装置包括u型板，所述u型板和安装座的一侧表面固定连接，所述u型板的外壁表面开设有第二通槽，所述第二通槽的两端内壁之间固定安装有横杆，所述横杆的表面滑动连接有移动板，所述移动板的表面固定安装有插杆，所述u型支架位于安装座内部的一端侧面开设有插孔，所述插杆远离移动板的一端位于插孔的内部，插杆和插孔的设置起到了把u型支架牢牢的限制安装座内部的效果。

6、优选的，所述移动板远离插杆的一端表面固定安装有弹簧，所述弹簧远离移动板的一端和u型板的一端内壁固定连接，弹簧的设置起到了限制移动板在横杆表面位置的效果。

7、优选的，所述u型板的顶部表面开设有凹槽，所述凹槽的内部滑动连接有滑移板，所述滑移板远离凹槽的一端和移动板固定连接，滑移板的设置起到了带动移动板在横杆表面移动的效果。

8、与现有技术相比，本实用新型的优点和积极效果在于：

9、1、本实用新型中，通过设置限位装置，当需要将两个传动轴装配在一起时，首先将待装配的传动轴本体上的法兰盘和另外一个转动轴本体上的法兰盘对齐，对齐完毕后，转动转轮，转轮转动带动螺纹杆转动，螺纹杆转动带动限位板在滑杆的表面移动，限位板在滑杆的表面移动进而将待装配的传动轴本体上的法兰盘夹紧限位在另外一个转动轴本体上的法兰盘的表面，从而对待待装配的传动轴本体上的法兰盘进行限位，同时也对待装配传动轴本体进行限位，通过上述结构的配合，使的传动轴本体在安装时，可先将两个法兰盘进行限位，从而避免了传动轴本体在安装过程中出现脱落的状况，从而节约了大量的安装时间，加快了传动轴本体的安装进度，也对安装者起到保护的作用，因此方便了安装者的装配。

10、2、本实用新型中，通过设置固定装置，当转动轴本体安装完毕，需要将限位装置从安装座的内部移出时，首先滑动滑移板，使的滑移板在凹槽的内部移动，滑移板在凹槽的内部移动带动移动板在横杆的表面移动，移动板在横杆的表面移动会挤压弹簧，使的弹簧受力压缩的同时还带动插杆移动，插杆移动使其自身从插孔的内部移出，插杆和插孔分离使的u型支架在安装座的内部失去限位，这时即可将u型支架从安装座的内部移出，通过上述结构的配合，使的限位装置在使用完毕后，可以将其从安装座的内部移出，从而避免传动轴本体在装配完毕后，限位装置影响传动轴本体的正常运行。

技术特征：

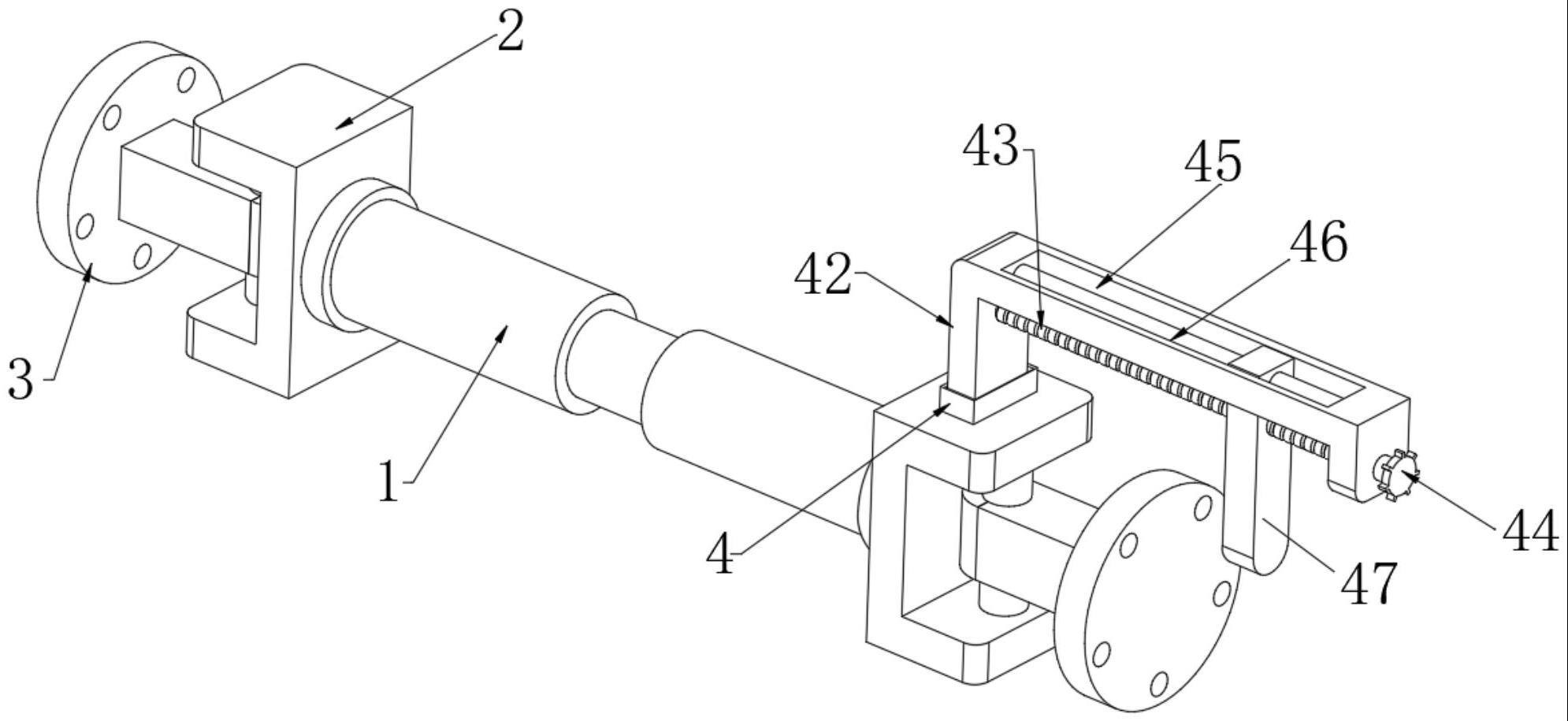

1.一种方便装配的传动轴，包括传动轴本体(1)，所述传动轴本体(1)的两端端口均固定安装有万向连接件(2)，所述万向连接件(2)远离传动轴本体(1)的一端固定安装有法兰盘(3)，其特征在于：其中一个所述万向连接件(2)的顶部表面设有限位装置(4)，所述限位装置(4)包括安装座(41)，所述安装座(41)和万向连接件(2)的顶部表面固定连接，所述安装座(41)的内部活动安装有u型支架(42)，所述u型支架(42)的两端内壁之间转动连接有螺纹杆(43)，所述螺纹杆(43)的一端端口固定安装有转轮(44)。

2.根据权利要求1所述的一种方便装配的传动轴，其特征在于：所述u型支架(42)的顶部表面开设有第一通槽(45)，所述第一通槽(45)的两端内壁之间固定安装有滑杆(46)。

3.根据权利要求2所述的一种方便装配的传动轴，其特征在于：所述螺纹杆(43)的表面螺纹连接有限位板(47)，所述限位板(47)借助螺纹杆(43)和滑杆(46)滑动连接。

4.根据权利要求1所述的一种方便装配的传动轴，其特征在于：所述安装座(41)的一侧表面设有固定装置(5)，所述固定装置(5)包括u型板(51)，所述u型板(51)和安装座(41)的一侧表面固定连接，所述u型板(51)的外壁表面开设有第二通槽(52)，所述第二通槽(52)的两端内壁之间固定安装有横杆(53)，所述横杆(53)的表面滑动连接有移动板(54)，所述移动板(54)的表面固定安装有插杆(55)，所述u型支架(42)位于安装座(41)内部的一端侧面开设有插孔(56)，所述插杆(55)远离移动板(54)的一端位于插孔(56)的内部。

5.根据权利要求4所述的一种方便装配的传动轴，其特征在于：所述移动板(54)远离插杆(55)的一端表面固定安装有弹簧(57)，所述弹簧(57)远离移动板(54)的一端和u型板(51)的一端内壁固定连接。

6.根据权利要求4所述的一种方便装配的传动轴，其特征在于：所述u型板(51)的顶部表面开设有凹槽(58)，所述凹槽(58)的内部滑动连接有滑移板(59)，所述滑移板(59)远离凹槽(58)的一端和移动板(54)固定连接。

技术总结
本技术涉及传动轴装配技术领域，具体为一种方便装配的传动轴，所述限位装置包括安装座，所述安装座和万向连接件的顶部表面固定连接，所述安装座的内部活动安装有U型支架，所述U型支架的两端内壁之间转动连接有螺纹杆，所述螺纹杆的一端端口固定安装有转轮，所述U型支架的顶部表面开设有第一通槽，所述第一通槽的两端内壁之间固定安装有滑杆，所述螺纹杆的表面螺纹连接有限位板，所述限位板借助螺纹杆和滑杆滑动连接。本技术，解决现有的传动轴在装配时，需要将传动轴抬起进行安装，无法将传动轴进行限位后安装，从而容易造成传动轴在安装过程中出现掉落的问题。

技术研发人员：程万宾
受保护的技术使用者：苏州锦瑞晟精密科技有限公司
技术研发日：20221128
技术公布日：2024/1/12
