一种新型门锁机构的制作方法

本技术涉及门锁，尤其涉及一种新型门锁机构。

背景技术：

1、银行等金融机构的智慧柜员机在更换耗材或故障维修时都需打开柜门。门锁机构在锁止状态下要保障柜员机在摇晃、震动等恶劣条件下锁紧柜门，具有足够的机械强度。现有的柜员机中，常用的门锁机构为单片锁和天地锁机构，单锁片锁止状态下靠锁体受力，长期以往会出现锁体损坏，且关门时需要插钥匙转动锁片；常用的天地锁机构锁止状态下锁体不受力，但关门时和单锁片一样，也需要插钥匙转动锁片。由于智慧柜员机的门锁机构安装位置一般较低，关门时需弯腰使用钥匙，操作不便，也容易在合门后出现漏锁门的现象。

技术实现思路

1、本实用新型提供一种新型门锁机构，用以解决现有技术中关门时需要插钥匙转动锁片的缺陷，实现不需要插钥匙就能锁门的便利。

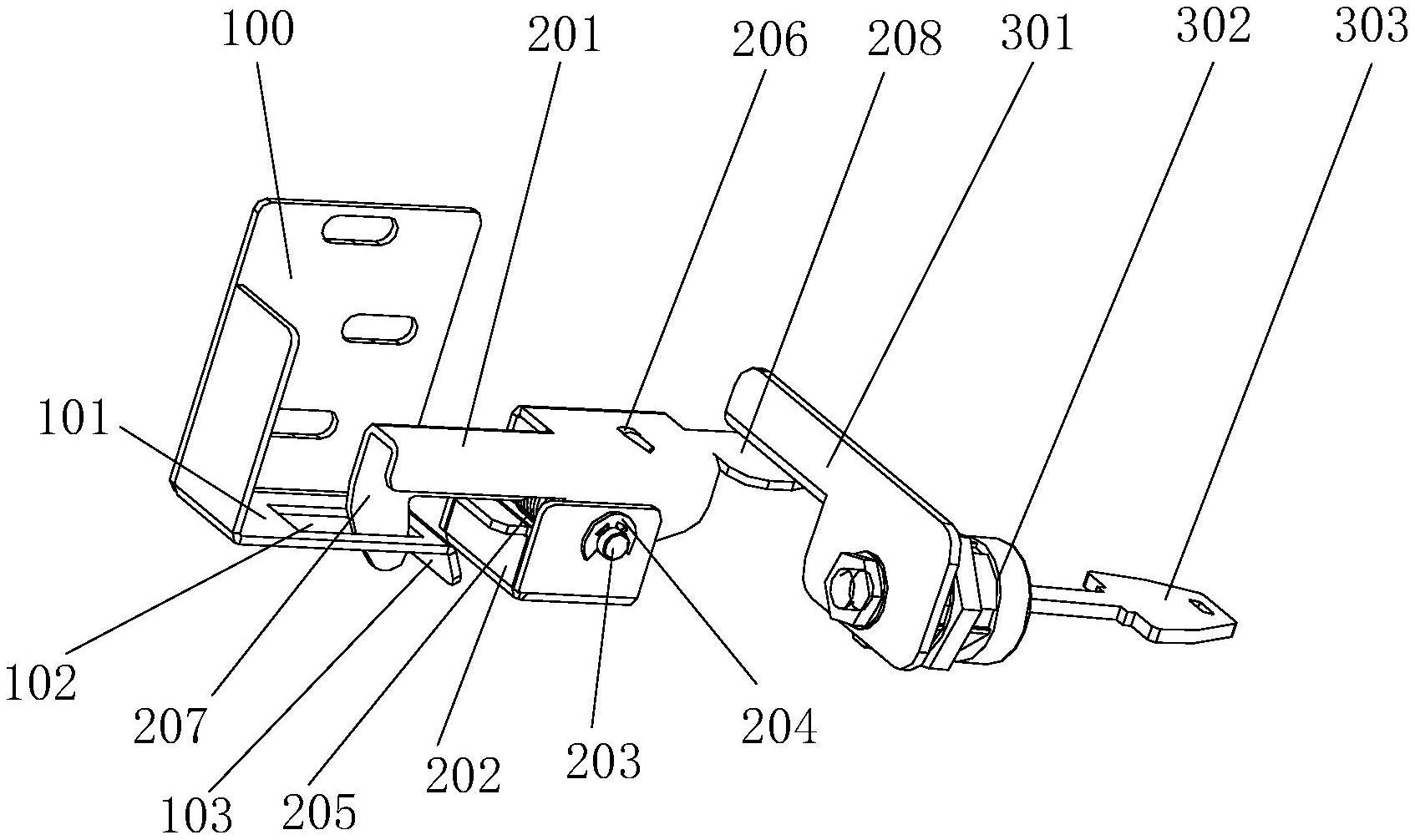

2、本实用新型提供一种新型门锁机构，包括：

3、锁板，设置有导向板，所述导向板上开设有锁槽；

4、锁止装置，设置于所述锁板一侧，所述锁止装置包括上锁板与下锁板，所述上锁板与所述下锁板转动连接，所述上锁板与所述下锁板之间设置有自锁机构，所述上锁板朝向所述锁板的一端设置有与所述锁槽适配的锁钩，所述锁钩位于所述锁槽内时形成锁止状态，所述上锁板远离所述锁钩的一端设置有按压部；

5、解锁装置，设置于所述锁止装置远离所述锁板的一侧，用于与所述上锁板远离锁钩的一端活动连接，所述解锁装置朝下挤压所述上锁板时，所述锁钩脱离所述锁槽形成解锁状态。

6、根据本实用新型提供的一种新型门锁机构，所述导向板朝向所述锁钩的一端朝下倾斜设置有导向边。

7、根据本实用新型提供的一种新型门锁机构，所述下锁板的两侧朝上弯折形成连接部，两个所述连接部之间转动安装有转轴，所述上锁板的两侧朝下弯折并转动套接在所述转轴上。

8、根据本实用新型提供的一种新型门锁机构，所述转轴的两端分别贯穿所在的连接部后设置有e型挡圈。

9、根据本实用新型提供的一种新型门锁机构，所述自锁机构包括复位扭簧，所述复位扭簧套接在所述转轴上，所述复位扭簧的一端与所述下锁板连接，所述上锁板上开设有圆孔，所述复位扭簧的另一端卡接在所述圆孔中。

10、根据本实用新型提供的一种新型门锁机构，所述复位扭簧的另一端活动穿设圆孔后朝水平面弯折形成一弯折部。

11、根据本实用新型提供的一种新型门锁机构，所述上锁板远离所述锁钩的一端设置有按压部，所述按压部与所述解锁装置活动连接。

12、根据本实用新型提供的一种新型门锁机构，所述解锁装置包括解锁片、锁体和钥匙，所述解锁片的一端与所述锁体的轴芯连接，所述解锁片的另一端位于所述按压部上方，所述钥匙与所述锁体适配。

13、所述导向板远离所述导向边的一端设置有阻挡板。

14、本实用新型提供的新型门锁机构，通过在上锁板和下锁板之间设置复位扭簧，使得该新型门锁机构在关门后能够实现自锁，不需要插钥匙就能实现锁门，增加了便利性；同时，锁体在锁止状态下不受力，只有在解锁时受力，增加了锁体的使用寿命。

技术特征：

1.一种新型门锁机构，其特征在于，包括：

2.根据权利要求1所述的一种新型门锁机构，其特征在于，所述导向板朝向所述锁钩的一端朝下倾斜设置有导向边。

3.根据权利要求1所述的一种新型门锁机构，其特征在于，所述下锁板的两侧朝上弯折形成连接部，两个所述连接部之间转动安装有转轴，所述上锁板的两侧朝下弯折并转动套接在所述转轴上。

4.根据权利要求3所述的一种新型门锁机构，其特征在于，所述转轴的两端分别贯穿所在的连接部后设置有e型挡圈。

5.根据权利要求3所述的一种新型门锁机构，其特征在于，所述自锁机构包括复位扭簧，所述复位扭簧套接在所述转轴上，所述复位扭簧的一端与所述下锁板连接，所述上锁板上开设有圆孔，所述复位扭簧的另一端卡接在所述圆孔中。

6.根据权利要求5所述的一种新型门锁机构，其特征在于，所述复位扭簧的另一端活动穿设圆孔后朝水平面弯折形成一弯折部。

7.根据权利要求1所述的一种新型门锁机构，其特征在于，所述上锁板远离所述锁钩的一端设置有按压部，所述按压部与所述解锁装置活动连接。

8.根据权利要求7所述的一种新型门锁机构，其特征在于，所述解锁装置包括解锁片、锁体和钥匙，所述解锁片的一端与所述锁体的轴芯连接，所述解锁片的另一端位于所述按压部上方，所述钥匙与所述锁体适配。

9.根据权利要求2所述的一种新型门锁机构，其特征在于，所述导向板远离所述导向边的一端设置有阻挡板。

技术总结
本技术涉及门锁技术领域，尤其涉及一种新型门锁机构。新型门锁机构包括锁板，设置有导向板，导向板上开设有锁槽；锁止装置，设置于锁板一侧，锁止装置包括上锁板与下锁板，上锁板与下锁板转动连接，上锁板与下锁板之间设置有自锁机构，上锁板朝向锁板的一端设置有与锁槽适配的锁钩，锁钩位于锁槽内时形成锁止状态，上锁板远离锁钩的一端设置有按压部；解锁装置，设置于锁止装置远离锁板的一侧，用于与上锁板远离锁钩的一端活动连接，解锁装置朝下挤压上锁板时，锁钩脱离锁槽形成解锁状态。该新型门锁机构关门后能够实现自锁，不需要插钥匙就能实现锁门，增加了便利性；锁体在锁止状态下不受力，只有在解锁时受力，增加了锁体的使用寿命。

技术研发人员：周国奎,范军明,李海锋
受保护的技术使用者：广州广电运通金融电子股份有限公司
技术研发日：20221128
技术公布日：2024/1/13
