一种新型防盗防锯锁体的制作方法

本技术属于锁具，具体涉及一种新型防盗防锯锁体。

背景技术：

1、在目前的防盗锁中，尤其是插芯式防盗门锁，其实现的防盗效果是通过面板的保护及由外连接的锁芯实现防盗效果的。锁体没有独立防盗功能，只能够是一个被传动开锁闭锁的传动机构，如果卸下面板，是不能产生防盗效果的，而面板是在门板外面上安置的，极难做到防拆防爆的效果，另外，电磁铁损坏难以修复

2、为此，公告号为“cn206737601u”的一种防盗锁体，其包括壳体，壳体上安装有离合传动机构、锁栓机构组件和斜舌机构组件，离合传动机构包括第一离合器、第二离合器、拨动牵引片和牵动片；第一离合器和第二离合器各具有推动片和传动轴套；当施给传动轴套转动的力大于设定的值时，传动轴套能与推动片相对转动；拨动牵引片具有拨动臂；在正常使用状态或被暴力破坏状态下，拨动牵引片能跟随第一离合器的传动轴套同步转动或相对转动，牵动片能跟随传动轴套同步转动或相对转动。

3、对于上述该防盗锁体，虽然当锁体被尝试暴力破坏时，离合传动机构使安装在传动轴套的把手只能空转而无法通过把手强行破坏锁体的内部结构，实现了防盗的目的，但是其在使用过程中仍然存在以下较为明显的缺陷：上述的设置的锁柱在具体的防盗过程中，虽然可起到防盗的作用，但是偷盗者可利用门与门框之间缝隙利用锯切工具，可将锁柱通过锯切的方式将其锯断的问题发生，同时现有的锁具的锁柱都是为金属实心结构设计的起不到防锯的作用，进而锁具的安全性。

技术实现思路

1、本实用新型的目的在于提供一种新型防盗防锯锁体，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种新型防盗防锯锁体，包括锁体，所述锁体的端通过螺栓固定有安装条板，所述锁体的表面左侧贯穿传动有传动构件，且锁体的右侧面底端设有锁止传动构件，所述锁体的端面左侧贯穿联动设有弹性锁舌，且锁体的端面右侧联动设有反锁柱，所述锁体的中部对称联动设有锁柱本体，所述锁柱本体的对应内侧联动设有转动锁柱组件。

3、所述转动锁柱组件包括圆柱形锁柱、防锯转动锁柱套，所述圆柱形锁柱的表面对称开设有内凹环形槽，所述防锯转动锁柱套的内部设有活动腔，所述活动腔的内壁两端均设有环形凸起，此项锯切条在锯切过程中无法对防锯转动锁柱套施力锯断的效果，进而起到防盗防锯的功能，同时使防锯转动锁柱套内部的圆柱形锁住更加的安全，进一步提高了该锁体的防盗防锯的安全性。

4、所述防锯转动锁柱套套接在圆柱形锁柱的外部，且防锯转动锁柱套通过环形凸起活动卡在内凹环形槽的内部，此项可使该锁体在使用的过程中具备防盗防锯的功能，从而提高该锁体的防盗防锯的安全。

5、所述防锯转动锁柱套的直径与锁柱本体的直径相同，此项通过三组锁柱的设置可进一步加强该锁体的防盗防锯的安全强度。

6、本实用新型的技术效果和优点：该新型防盗防锯锁体，在锁体通过传动构件的联动使锁柱本体和转动锁柱组件延伸插在门框内侧面设置锁柱槽中，并且弹性锁舌插入至门框上的锁舌槽中，在偷盗者开锁时利用锯切条对转动锁柱组件来回进行锯切时，锯切条在拉回拉动过程中并且带动防锯转动锁柱套通过环形凸起在圆柱形锁柱上设置的内凹环形槽中转动，并且使防锯转动锁柱套在圆柱形锁柱圆周滑动，从而锯切条在锯切过程中无法对防锯转动锁柱套施力锯断的效果，进而起到防盗防锯的功能，同时使防锯转动锁柱套内部的圆柱形锁住更加的安全，进一步提高了该锁体的防盗防锯的安全性。

技术特征：

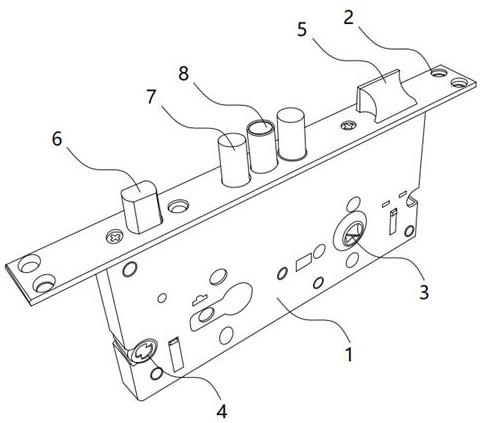

1.一种新型防盗防锯锁体，包括锁体（1），其特征在于：所述锁体（1）的端通过螺栓固定有安装条板（2），所述锁体（1）的表面左侧贯穿传动有传动构件（3），且锁体（1）的右侧面底端设有锁止传动构件（4），所述锁体（1）的端面左侧贯穿联动设有弹性锁舌（5），且锁体（1）的端面右侧联动设有反锁柱（6），所述锁体（1）的中部对称联动设有锁柱本体（7），所述锁柱本体（7）的对应内侧联动设有转动锁柱组件（8）。

2.根据权利要求1所述的一种新型防盗防锯锁体，其特征在于：所述转动锁柱组件（8）包括圆柱形锁柱（9）、防锯转动锁柱套（11），所述圆柱形锁柱（9）的表面对称开设有内凹环形槽（10），所述防锯转动锁柱套（11）的内部设有活动腔（12），所述活动腔（12）的内壁两端均设有环形凸起（13）。

3.根据权利要求2所述的一种新型防盗防锯锁体，其特征在于：所述防锯转动锁柱套（11）套接在圆柱形锁柱（9）的外部，且防锯转动锁柱套（11）通过环形凸起（13）活动卡在内凹环形槽（10）的内部。

4.根据权利要求2所述的一种新型防盗防锯锁体，其特征在于：所述防锯转动锁柱套（11）的直径与锁柱本体（7）的直径相同。

技术总结
本技术公开了一种新型防盗防锯锁体，包括锁体，所述锁体的端通过螺栓固定有安装条板，所锁体的端面右侧联动设有反锁柱，所述锁体的中部对称联动设有锁柱本体，所述锁柱本体的对应内侧联动设有转动锁柱组件，防锯转动锁柱套通过环形凸起在圆柱形锁柱上设置的内凹环形槽中转动，并且使防锯转动锁柱套在圆柱形锁柱圆周滑动，从而锯切条在锯切过程中无法对防锯转动锁柱套施力锯断的效果，进而起到防盗防锯的功能，同时使防锯转动锁柱套内部的圆柱形锁住更加的安全，进一步提高了该锁体的防盗防锯的安全性。

技术研发人员：金文极
受保护的技术使用者：中山市金亨金属制品有限公司
技术研发日：20221201
技术公布日：2024/1/11
