一种管道异径斜三通放样工装的制作方法

本技术属于斜三通放样，具体涉及一种管道异径斜三通放样工装。

背景技术：

1、建筑工程领域中,在制作管道正三通、斜三通时，需要在管道开口部位画出相贯线，然后再用气焊沿所划轨迹切割出管道开口弧线。在传统管道异径斜三通放样作业中，一般需要人手工展开放样，由于管道所需斜度和直径的不同，导致人工放样精度低、操作方式难、耗时耗力，不利于提高工作效率。放样时细微的角度偏差也会导致焊接质量隐患，难以保证施工质量。现有一种申请号为zl202022740929.1的中国实用新型专利《磁吸式双轨迹管道三通放样仪》在放样过程中需要依靠待焊接的支管进行主管道的放样，当支管质量较大时就需要多人协助作业，也就不利于提高作业时的资源利用率。因此，需要一种新型的管道异径斜三通放样工装来解决上述问题。

技术实现思路

1、本实用新型所要解决的技术问题在于针对上述现有技术中的不足，提供一种管道异径斜三通放样工装，其结构简单，通过在角度定位杆上套设尺寸不同的角度定位环，能够适用于不同管径的斜三通放样，角度定位环随角度定位杆的角度变化而变化，角度定位环上穿设的多根放样划线辅助杆与被放样管道外壁接触贴合，形成相贯线，人工描绘相贯线实现放样，操作简便，角度定位杆角度调整完成后稳定不动，仅放样划线辅助杆调整其高度，放样精度高，一人即可完成放样工作，有利于提高生产力。

2、为解决上述技术问题，本实用新型采用的技术方案是：一种管道异径斜三通放样工装，其特征在于：包括依次穿设在定位轴上的水平尺和两个角度定位杆，以及设置在两个角度定位杆之间的放样划线机构；角度定位杆与定位轴螺纹配合，水平尺上固定设置有角度尺；

3、所述放样划线机构包括角度定位环和沿角度定位环周向均匀插设在其上的多根放样划线辅助杆，角度定位环与其两侧的角度定位杆可拆卸连接，放样划线辅助杆与角度定位杆呈平行布设，角度定位环上开设有供放样划线辅助杆穿过的通孔，放样划线辅助杆与角度定位环滑动配合。

4、上述的一种管道异径斜三通放样工装，其特征在于：相邻的两个所述放样划线辅助杆的间距不超过5mm。

5、上述的一种管道异径斜三通放样工装，其特征在于：所述角度定位环的外侧壁上设置有供角度定位杆穿过的安装环，安装环上穿设有用于抵紧角度定位杆的紧定螺钉，所述角度定位杆上螺纹套接有用于限制安装环安装高度的限位螺母。

6、上述的一种管道异径斜三通放样工装，其特征在于：所述角度定位环的数量为两个。

7、本实用新型与现有技术相比的优点为：本实用新型通过在角度定位杆上套设尺寸不同的角度定位环，能够适用于不同管径的斜三通放样，角度定位环随角度定位杆的角度变化而变化，角度定位环上穿设的多根放样划线辅助杆与被放样管道外壁接触贴合，形成相贯线，人工描绘相贯线实现放样，操作简便，角度定位杆角度调整完成后稳定不动，仅放样划线辅助杆调整其高度，放样精度高，一人即可完成放样工作，有利于提高生产力。

8、下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

技术特征：

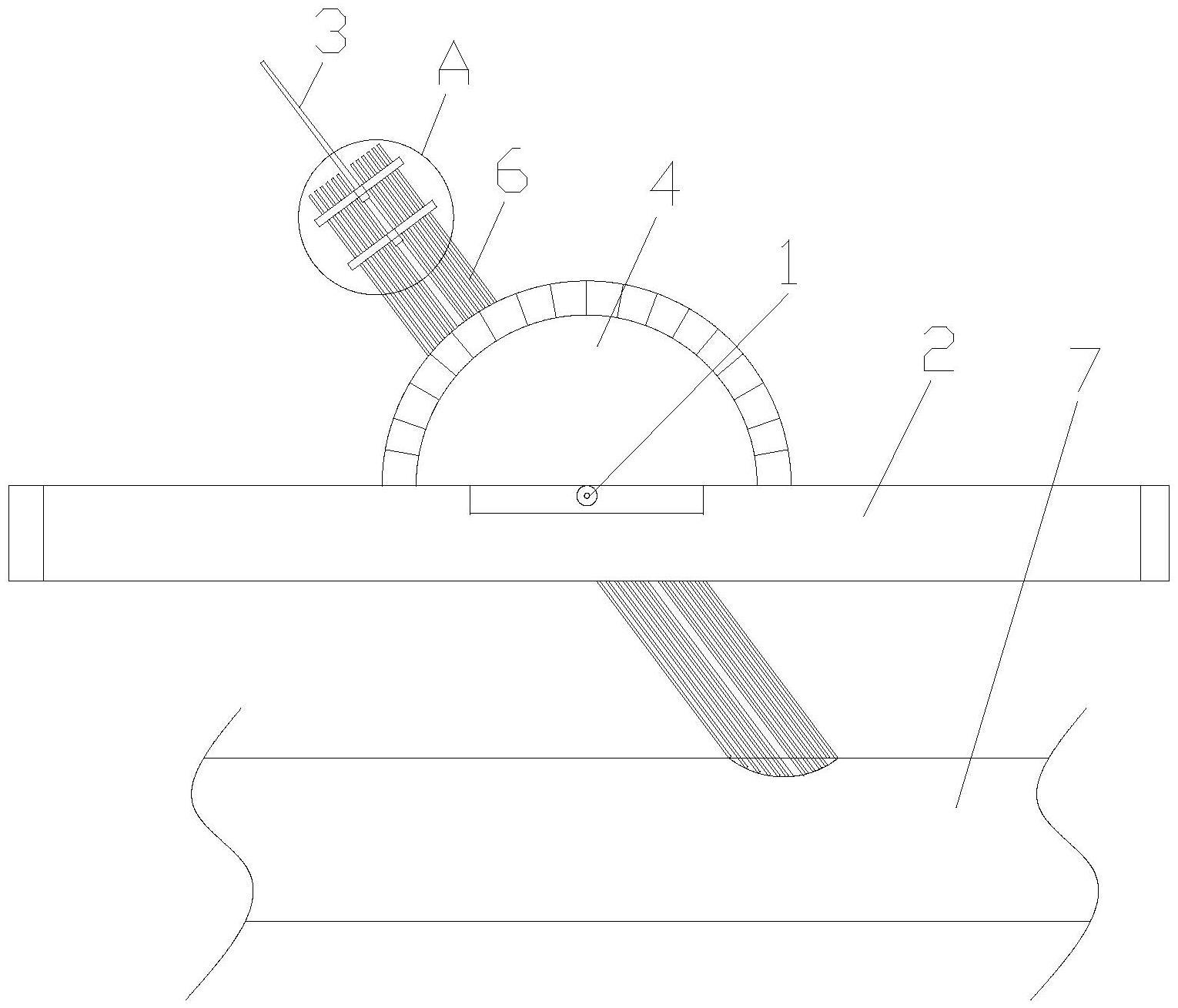

1.一种管道异径斜三通放样工装，其特征在于：包括依次穿设在定位轴(1)上的水平尺(2)和两个角度定位杆(3)，以及设置在两个角度定位杆(3)之间的放样划线机构；角度定位杆(3)与定位轴(1)螺纹配合，水平尺(2)上固定设置有角度尺(4)；

2.根据权利要求1所述的一种管道异径斜三通放样工装，其特征在于：相邻的两个所述放样划线辅助杆(6)的间距不超过5mm。

3.根据权利要求1所述的一种管道异径斜三通放样工装，其特征在于：所述角度定位环(5)的外侧壁上设置有供角度定位杆(3)穿过的安装环(8)，安装环(8)上穿设有用于抵紧角度定位杆(3)的紧定螺钉(9)，所述角度定位杆(3)上螺纹套接有用于限制安装环(8)安装高度的限位螺母(10)。

4.根据权利要求1所述的一种管道异径斜三通放样工装，其特征在于：所述角度定位环(5)的数量为两个。

技术总结
本技术公开了一种管道异径斜三通放样工装，包括依次穿设在定位轴上的水平尺、两个角度定位杆和设置在两个角度定位杆之间的放样划线机构；角度定位杆与定位轴螺纹配合；放样划线机构包括角度定位环和沿多根放样划线辅助杆，角度定位环与其两侧的角度定位杆可拆卸连接，放样划线辅助杆与角度定位杆呈平行布设，放样划线辅助杆与角度定位环滑动配合。本技术通过在角度定位杆上套设尺寸不同的角度定位环，能够适用于不同管径的斜三通放样，角度定位环随角度定位杆的角度变化而变化，多根放样划线辅助杆与被放样管道外壁接触贴合，形成相贯线，人工描绘相贯线实现放样，操作简便，放样精度高，一人即可完成放样工作，有利于提高生产力。

技术研发人员：段婷,章忠华,曹彬,周磊,杨益伟,刘金锋,焦鹏涛,苟海龙,马江涛,赵磊
受保护的技术使用者：陕西建工第十一建设集团有限公司
技术研发日：20221130
技术公布日：2024/1/12
