一种励磁机定子磁极拆装及存储装置的制作方法

本申请涉及励磁机拆装维护装置,具体涉及一种励磁机定子磁极拆装及存储装置。


背景技术:

1、epr机组(european pressurized reactor,即全球第三、四台开工建设的核电技术机组)中的励磁机为无刷励磁机。对励磁机中定子磁极进行拆装维护时,需要借助励磁机定子磁极拆装工具。但目前所使用的励磁机定子磁极拆装工具,如图1-2所示,由两个u型槽钢导轨和带4个轴承滚轮的支架组成。现场使用时,先在励磁机台板上安装两根导轨,根据支架调整导轨位置,确保定子磁极处于中心位置。由于工具不牢固,晃动及变形量大,导致定子磁极抽出过程需要行车配合,抽出后,解除支架与定子磁极的连接关系,通过行车将定子磁极吊运至存放区。采用该现有的励磁机定子磁极拆装工具存在以下缺陷:拆装工具需要现场组装并调整,且拆装工具组装好后不具备位置调整功能。抽穿定子磁极的过程中易发生偏移,进而导致定子磁极磕碰的现象发生,给现场工作带来极大的风险,且发生偏移时需要借助撬棍等工具,这无疑又会增加定子磁极的拆装难度和效率。


技术实现思路

1、本申请提供一种励磁机定子磁极拆装及存储装置,其主要目的在于提供一种具备位置调整功能的励磁机定子磁极拆装及存储装置,并提高定子磁极的拆装效率。

2、本申请一种实施例中提供一种励磁机定子磁极拆装及存储装置,包括:

3、底座,所述底座用于可拆卸固定在励磁机台板上;

4、滑台,所述滑台位于所述底座的上方,所述滑台沿着第一方向和所述底座滑动连接,所述第一方向和定子磁极的轴线相平行;

5、第一调节箱体,所述第一调节箱体固定在所述滑台的台面上,所述第一调节箱体和所述滑台之间设置有位置调整组件,所述位置调整组件用于沿着第二方向调整所述第一调节箱体相对所述滑台的位置;

6、第二调节箱体,所述第一调节箱体的顶部上设置有倾斜的第一导轨,所述第二调节箱体和所述第一导轨滑动连接;以及

7、定子支撑架,所述定子支撑架固定在所述第二调节箱体上,所述定子支撑架包括多个滚动组件,所述滚动组件用于延伸至定子磁极的内部,并和定子磁极的内壁滚动接触;

8、所述第二调节箱体用于沿着所述第一导轨滑动,以改变所述定子支撑架相对所述底座的高度;所述第二方向和所述第一方向相垂直,并且所述第二方向和所述定子支撑架相对所述底座的高度方向相垂直。

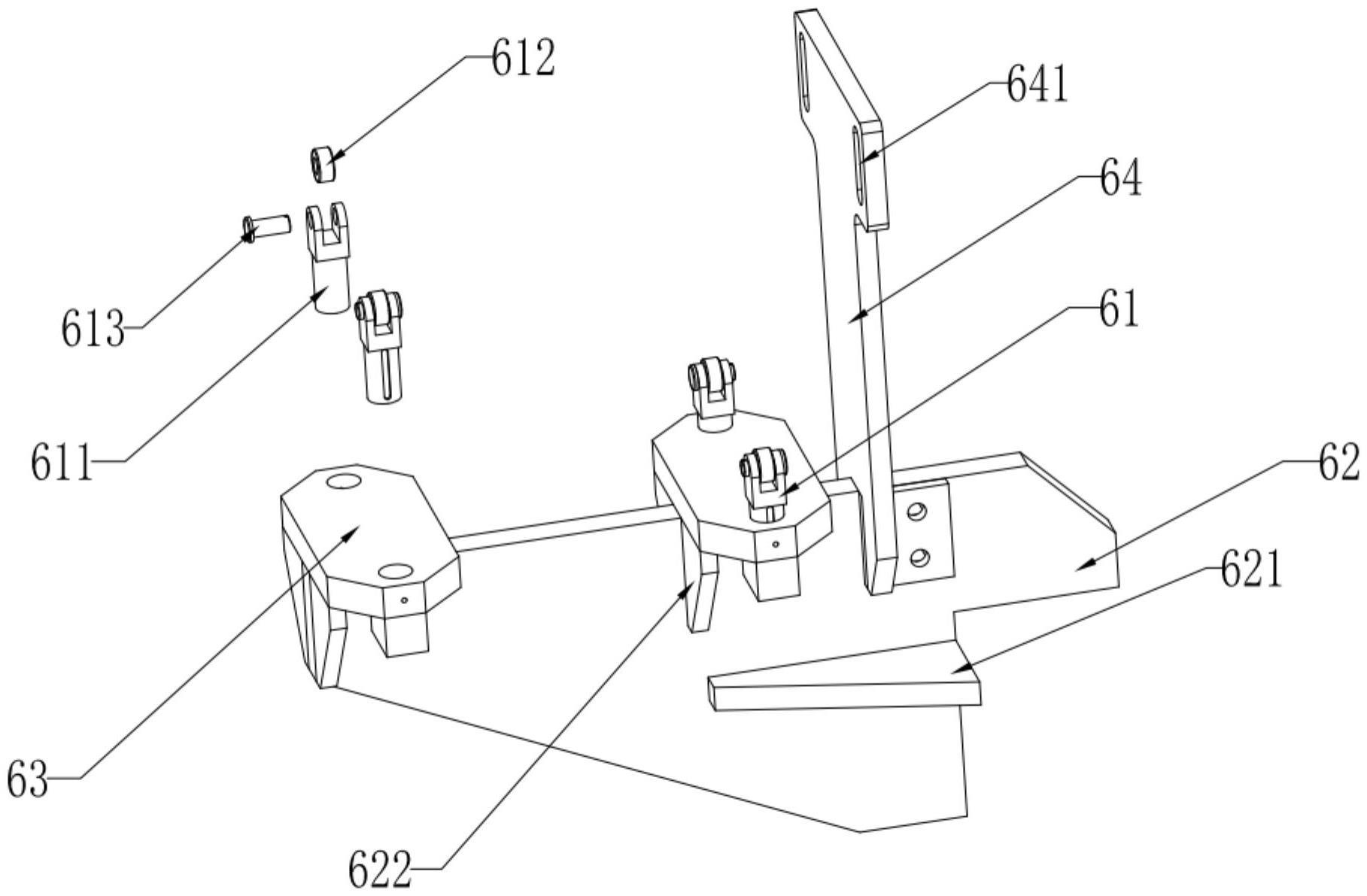

9、一种实施例中,所述定子支撑架还包括支撑板和至少一个装配体,所述支撑板固定在所述第二调节箱体上,所述装配体固定在所述支撑板的顶部,每个所述装配体上至少固定一个所述滚动组件

10、一种实施例中,所述滚动组件包括支撑杆和滚动件,所述支撑杆的底部固定在所述装配体上,所述支撑杆的顶部可滚动固定所述滚动件。

11、一种实施例中,所述支撑杆和所述装配体可拆卸连接,所述支撑杆能够调节相对所述装配体的安装高度。

12、一种实施例中,所述支撑板上设置有第一肋板和多个第二肋板,所述第一肋板用于增加所述支撑板和所述第二调节箱体之间的接触面积,所述第二肋板用于增加所述支撑板和所述装配体之间的接触面积。

13、一种实施例中,所述定子支撑架还包括固定板,所述固定板上开设有条形孔,所述固定板用于通过所述条形孔和定子磁极的定子端面可拆卸连接。

14、一种实施例中,还包括第一锁紧件,所述第一锁紧件固定在所述第一调节箱体上,所述第一锁紧件用于和定子磁极的定子端面可拆卸连接。

15、一种实施例中,所述第二调节箱体的底部设置有第一滑块,所述第一滑块和所述第一导轨滑动连接;所述第一调节箱体和所述第二调节箱体之间设置有第一驱动机构,所述第一驱动机构用于驱动所述第二调节箱体相对所述第一调节箱体滑动。

16、一种实施例中,所述底座的顶部设置有第二导轨,所述滑台的底部设置有第二滑块,所述第二滑块和所述第二导轨滑动连接;所述底座和所述滑台之间设置有第二驱动机构,所述第二驱动机构用于驱动所述滑台相对所述底座滑动。

17、一种实施例中,所述滑台和所述底座之间设置有第二锁紧件,所述第二锁紧件用于限制所述滑台相对所述底座的位置。

18、依据上述实施例中的励磁机定子磁极拆装及存储装置,在拆装定子磁极时:通过滑台可沿着第一方向调整定子支撑架的位置,通过位置调整组件可沿着第二方向调整定子支撑架的位置,通过第一导轨,可沿着第三方向调整定子支撑架的位置,第一方向、第二方向、第三方向相互垂直,即采用本申请的装置,在拆装定子磁极的过程中,能够进行三维位置调整。采用本申请的装置,在拆定子磁极的过程中,当调整好定子支撑架的位置后,通过滑台即可带动定子支撑架向定子磁极一侧移动以便取下定子磁极。当定子支撑架移动至定子磁极一侧时,即使此时发现定子支撑架和定子磁极的位置有偏移,仍可以三维移动定子支撑架的位置,无需借助撬棍等工具,通过本装置自身结构即可调整,有效提高定子磁极的拆装效率。在装定子磁极的过程中,通过定子支撑架来支撑定子磁极,通过滑台将定子磁极向转子一侧移动,当定子磁极移动至转子一侧时,仍可以三维移动定子磁极的位置,以便于定子磁极和转子位置对准安装。且将定子磁极移动至转子一侧时,相对更靠近些,也便于快速对准调整好定子磁极的位置。其中,定子支撑架中的多个滚动组件用于延伸至定子磁极的内部,并和定子磁极的内壁滚动接触,通过设计的滚动组件,能够减小定子磁极和定子支撑架之间的阻力,便于定子磁极相对定子支撑架翻转,使得定子磁极的拆装工作更加高效。



技术特征:

1.一种励磁机定子磁极拆装及存储装置,其特征在于,包括:

2.如权利要求1所述的励磁机定子磁极拆装及存储装置,其特征在于,所述定子支撑架还包括支撑板和至少一个装配体,所述支撑板固定在所述第二调节箱体上,所述装配体固定在所述支撑板的顶部,每个所述装配体上至少固定一个所述滚动组件。

3.如权利要求2所述的励磁机定子磁极拆装及存储装置,其特征在于,所述滚动组件包括支撑杆和滚动件,所述支撑杆的底部固定在所述装配体上,所述支撑杆的顶部可滚动固定所述滚动件。

4.如权利要求3所述的励磁机定子磁极拆装及存储装置,其特征在于,所述支撑杆和所述装配体可拆卸连接,所述支撑杆能够调节相对所述装配体的安装高度。

5.如权利要求2所述的励磁机定子磁极拆装及存储装置,其特征在于,所述支撑板上设置有第一肋板和多个第二肋板,所述第一肋板用于增加所述支撑板和所述第二调节箱体之间的接触面积,所述第二肋板用于增加所述支撑板和所述装配体之间的接触面积。

6.如权利要求2所述的励磁机定子磁极拆装及存储装置,其特征在于,所述定子支撑架还包括固定板,所述固定板上开设有条形孔,所述固定板用于通过所述条形孔和定子磁极的定子端面可拆卸连接。

7.如权利要求1所述的励磁机定子磁极拆装及存储装置,其特征在于,还包括第一锁紧件,所述第一锁紧件固定在所述第一调节箱体上,所述第一锁紧件用于和定子磁极的定子端面可拆卸连接。

8.如权利要求1所述的励磁机定子磁极拆装及存储装置,其特征在于,所述第二调节箱体的底部设置有第一滑块,所述第一滑块和所述第一导轨滑动连接;所述第一调节箱体和所述第二调节箱体之间设置有第一驱动机构,所述第一驱动机构用于驱动所述第二调节箱体相对所述第一调节箱体滑动。

9.如权利要求1所述的励磁机定子磁极拆装及存储装置,其特征在于,所述底座的顶部设置有第二导轨,所述滑台的底部设置有第二滑块,所述第二滑块和所述第二导轨滑动连接;所述底座和所述滑台之间设置有第二驱动机构,所述第二驱动机构用于驱动所述滑台相对所述底座滑动。

10.如权利要求1所述的励磁机定子磁极拆装及存储装置,其特征在于,所述滑台和所述底座之间设置有第二锁紧件,所述第二锁紧件用于限制所述滑台相对所述底座的位置。


技术总结
一种励磁机定子磁极拆装及存储装置,包括:底座,用于可拆卸固定在励磁机台板上。滑台,位于底座的上方,滑台沿着第一方向和底座滑动连接。第一调节箱体,固定在滑台的台面上,第一调节箱体和滑台之间设置有位置调整组件,位置调整组件用于沿着第二方向调整第一调节箱体相对滑台的位置。第二调节箱体,顶部上设置有倾斜的第一导轨,第二调节箱体和第一导轨滑动连接。以及定子支撑架,固定在第二调节箱体上,定子支撑架包括多个滚动组件。装置在拆装定子磁极的过程中,能够进行三维位置调整。滚动组件用于和定子磁极的内壁滚动接触,以减小定子磁极和定子支撑架之间的阻力,便于定子磁极相对定子支撑架翻转,使得定子磁极的拆装工作更加高效。

技术研发人员:林教,尹永雷,伍思弘,孙延旭,游校波,邓长喜,朱瑞,刘传昌,景松,郑俊锋,杨军利
受保护的技术使用者:台山核电合营有限公司
技术研发日:20221206
技术公布日:2024/1/12
