一种十字轴加工夹紧装置的制作方法

本技术涉及十字轴加工定位，尤其涉及一种十字轴加工夹紧装置。

背景技术：

1、十字轴式万向联轴器广泛用于冶金、化工等重工业设备的动力传动中，十字轴是该类联轴器中的关键零件，它的质量好坏直接影响到万向联轴器传动的平衡性和使用寿命，为了保证加工质量，必须制作专用的十字轴夹具。

2、但是现有的十字轴加工夹紧装置在夹紧操作时，大多需要旋动把手或者手柄驱动夹紧结构运动夹紧，此种方式较为落后，不仅费时费力，还会影响加工速率，不利于推广使用。

3、比如现有专利(公开号：cn203918566u)公开了一种十字轴加工夹紧装置，需要通过推拉手柄即可完成十字轴的夹紧和松开，在保证十字轴加工精度的前提下，简化了操作流程。

4、如上述设计的一种十字轴加工夹紧装置在操作时需要旋动手柄，过程较为费时费力，现有少数电动夹紧装置，虽然解决了上述问题，但大多不容易控制夹紧力度，容易使夹紧力度过大而损坏十字轴，为此，我们设计了一种十字轴加工夹紧装置用来解决上述问题。

技术实现思路

1、本实用新型提供一种十字轴加工夹紧装置，解决了现有的十字轴加工夹紧装置不方便夹持的问题，同时解决了现有的十字轴加工夹紧装置不便于控制夹紧力度的问题。

2、为解决上述技术问题，本实用新型提供的一种十字轴加工夹紧装置，包括底座，所述底座的顶部对称滑动设置有两个夹持板，所述底座的顶部放置有十字轴主体，两个所述夹持板相对的一侧与十字轴主体相抵，所述底座内设置有夹紧组件，所述夹紧组件用于驱动两个夹持板对十字轴主体夹紧，所述夹紧组件包括驱动组件、两个滑件、活塞杆和第一推块，两个所述滑件对称滑动设置在底座内，且所述滑件的顶部与夹持板的底部固定连接，两个所述活塞杆对称镶嵌在底座内，且两个所述活塞杆的伸缩端分别与两个滑件相对的一侧固定连接，所述滑件的一侧设置有弹簧，所述弹簧套接在活塞杆伸缩端上，两个所述第一推块分别设置在两个滑件相背的一侧，所述驱动组件设置在底座内，且所述驱动组件与第一推块连接。

3、优选的，所述驱动组件包括气缸、安装架和两个第二推块，所述气缸镶嵌在底座内，所述安装架设置在气缸的驱动端，两个所述第二推块分别设置在安装架的两端，且所述第二推块与第一推块相抵。

4、优选的，所述底座内和顶部分别开设有安装腔和两个滑口，所述滑件滑动连接在滑口内，所述弹簧的另一端设置在安装腔侧壁，所述安装架滑动连接在安装腔内。

5、优选的，两个所述夹持板相对的一侧均镶嵌有压力检测器，所述底座的前侧设置有控制器，所述控制器与压力检测器和气缸均电性连接。

6、优选的，两个所述夹持板相对的一侧均设置有保护垫，所述保护垫为橡胶材质。

7、优选的，还包括排渣机构，所述排渣机构用于将加工时产生的碎渣排出，所述排渣机构包括两个集渣口、出渣口和滑板，两个所述集渣口对称设置在底座内，两个所述出渣口分别开设在底座的两侧，所述底座内对称设置有两个空腔，所述空腔、滑口、安装腔、集渣口和出渣口相连通，两个所述滑板分别设置在两个空腔内。

8、优选的，所述滑板内镶嵌有两个震动电机，所述震动电机与控制器电性连接。

9、优选的，所述弹簧的材质为不锈钢，且所述弹簧的外表面包裹有防水膜。

10、与相关技术相比较，本实用新型提供的一种十字轴加工夹紧装置具有如下有益效果：

11、1、本实用新型中，通过开启气缸，可使第二推块竖直向上移动，从而可使两个夹持板相互靠近，即可电动对十字轴主体夹紧，该十字轴加工夹紧装置结构简单，操作方便，提高了十字轴的加工效率，易于推广，具有较好的经济效益。

12、2、本实用新型中，通过设置压力检测器，可方便控制两个夹持板对十字轴主体的夹紧力度，当对压力检测器压力达到内部设定的额定数值时，可使控制器自行控制气缸关闭，此时气缸的驱动端停止运动并处于抱死状态，即可在不损坏十字轴主体的同时，又可保证夹紧十字轴主体，有助于提高加工质量。

技术特征：

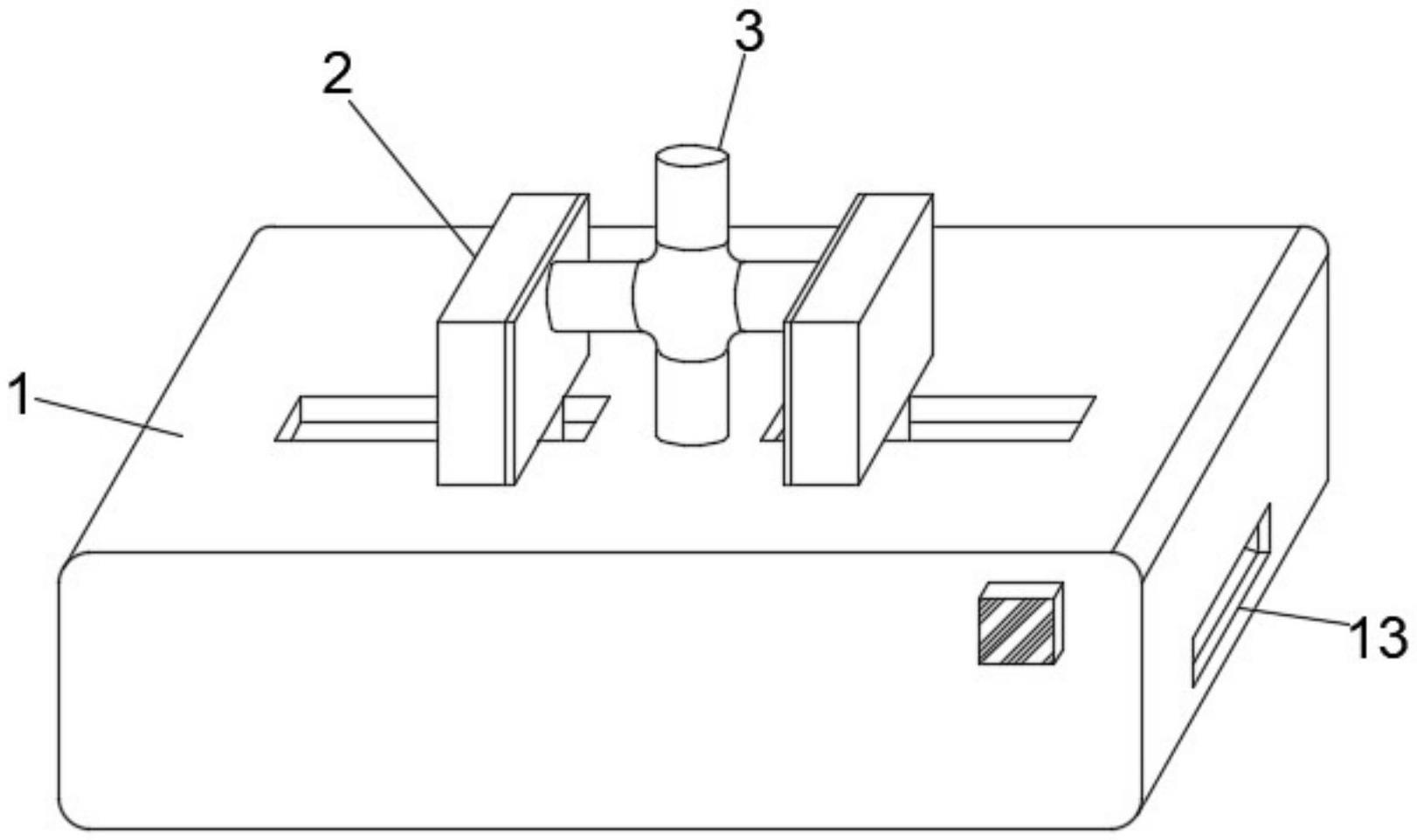

1.一种十字轴加工夹紧装置，包括底座(1)，其特征在于，所述底座(1)的顶部滑动设置有两个夹持板(2)，所述夹持板(2)的一侧相抵有十字轴主体(3)，所述底座(1)内设置有夹紧组件，所述夹紧组件包括驱动组件、两个滑件(4)、活塞杆(5)和第一推块(7)，所述滑件(4)滑动设置在底座(1)内且与夹持板(2)的连接，所述活塞杆(5)镶嵌在底座(1)内且伸缩端与滑件(4)连接，所述滑件(4)的一侧设置有弹簧(6)，所述第一推块(7)设置在滑件(4)的一侧且与驱动组件连接。

2.根据权利要求1所述的一种十字轴加工夹紧装置，其特征在于，所述驱动组件包括气缸(8)和两个第二推块(10)，所述气缸(8)镶嵌在底座(1)内且驱动端设置有安装架(9)，两个所述第二推块(10)分别设置在安装架(9)的两端且与第一推块(7)相抵。

3.根据权利要求2所述的一种十字轴加工夹紧装置，其特征在于，所述底座(1)内和顶部分别开设有安装腔和两个滑口，所述滑件(4)滑动连接在滑口内，所述弹簧(6)的另一端设置在安装腔侧壁，所述安装架(9)滑动连接在安装腔内。

4.根据权利要求2所述的一种十字轴加工夹紧装置，其特征在于，两个所述夹持板(2)相对的一侧均镶嵌有压力检测器(11)，所述底座(1)的前侧设置有控制器，所述控制器与压力检测器(11)和气缸(8)均电性连接。

5.根据权利要求1所述的一种十字轴加工夹紧装置，其特征在于，两个所述夹持板(2)相对的一侧均设置有保护垫。

6.根据权利要求1所述的一种十字轴加工夹紧装置，其特征在于，还包括排渣机构，所述排渣机构包括两个集渣口(12)、出渣口(13)和滑板(14)，所述集渣口(12)和出渣口(13)分别设置在底座(1)内和一侧，所述底座(1)内设置有两个空腔，所述滑板(14)设置在空腔内。

7.根据权利要求6所述的一种十字轴加工夹紧装置，其特征在于，所述滑板(14)内镶嵌有两个震动电机，所述震动电机与控制器电性连接。

8.根据权利要求1所述的一种十字轴加工夹紧装置，其特征在于，所述弹簧(6)的外表面包裹有防水膜。

技术总结
本技术公开了一种十字轴加工夹紧装置，涉及十字轴加工定位技术领域，包括底座，所述底座的顶部滑动设置有两个夹持板，所述夹持板的一侧相抵有十字轴主体，所述底座内设置有夹紧组件，所述夹紧组件包括驱动组件、两个滑件、活塞杆和第一推块，所述滑件滑动设置在底座内且与夹持板的连接，所述活塞杆镶嵌在底座内且伸缩端与滑件连接，所述滑件的一侧设置有弹簧，所述第一推块设置在滑件的一侧且与驱动组件连接，所述驱动组件包括气缸和两个第二推块，所述气缸镶嵌在底座内且驱动端设置有安装架。本技术中，该十字轴加工夹紧装置结构简单，操作方便。

技术研发人员：王炬
受保护的技术使用者：杭州星宇汽车轴承有限公司
技术研发日：20221213
技术公布日：2024/1/11
