简便裁纸器

本技术涉及一种简便裁纸器，属于裁纸器。

背景技术：

1、在通过裁剪获取制图规范尺寸或目标尺寸纸张时，传统的裁剪方法是使用剪刀、小刀等工具进行裁剪，或通过机器进行大批量纸张的裁剪。

2、但是，使用剪刀或小刀等工具进行裁剪时容易导致裁剪尺寸不规整或不合规范，且存在安全隐患。同时大批量的机器裁剪成本较高且不便捷。因此在裁剪规整和安全便携的基础上设计的裁纸器是更进一步的市场追求。

技术实现思路

1、本实用新型的目的在于提供一种简便裁纸器，裁剪规整，操作简单、安全、成本低且携带便捷。

2、为达到上述目的，本实用新型提供如下技术方案：一种简便裁纸器，包括：

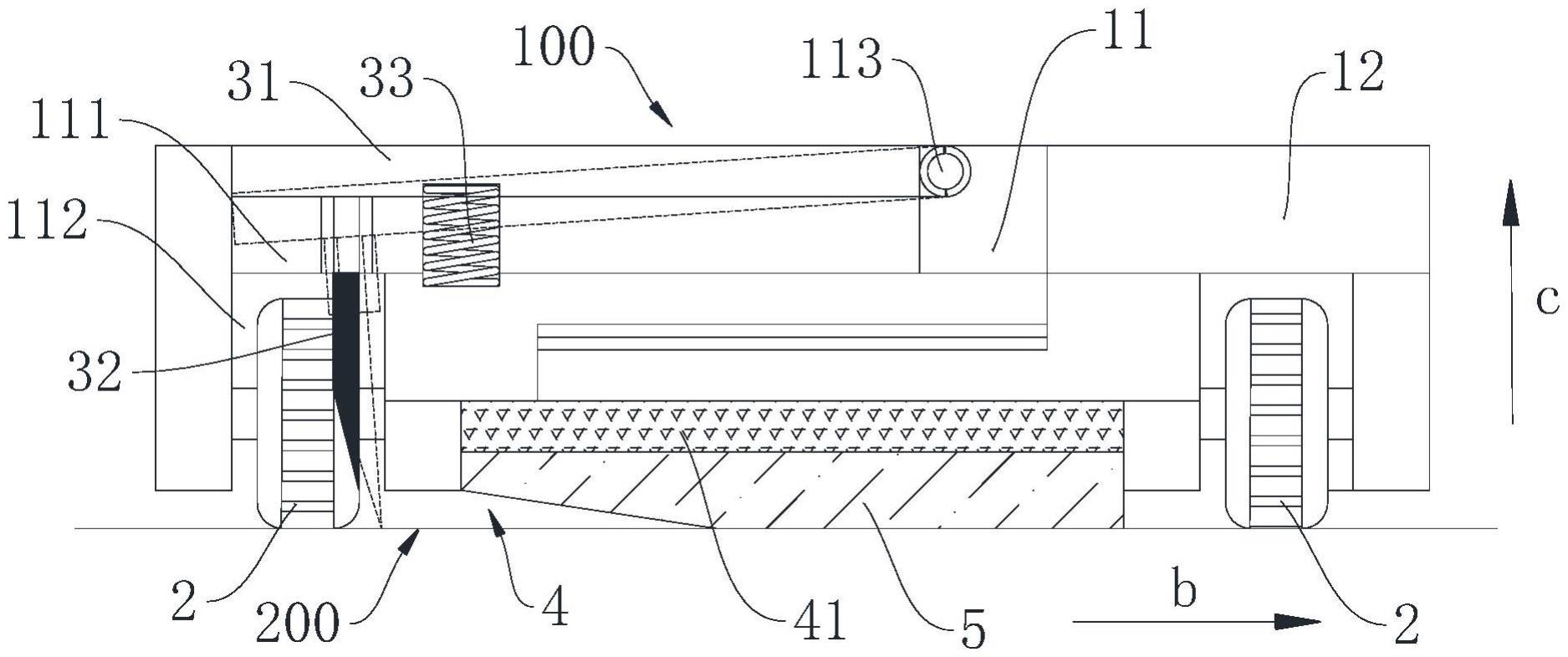

3、架体，包括第一支架和与所述第一支架滑动连接的第二支架；

4、轮组，与所述架体连接，以带动所述架体移动；

5、切割组件，与所述架体活动连接，具有切割状态和收容状态，在外力作用下，所述切割组件处于所述切割状态以对纸张进行切割，撤销外力后，所述切割组件处于所述收容状态以收容至所述架体内；

6、直尺收容部，设置在所述架体的底部且沿所述架体的纵长方向延伸；

7、其中，所述第一支架和所述第二支架相对移动，以改变所述直尺收容部的宽度，从而夹持直尺；

8、所述直尺收容部具有朝向待放纸张的水平面的顶壁，所述顶壁上设置有弹性结构，在所述弹性结构的作用下，以使得位于所述直尺收容部内的直尺抵持位于水平面上的纸张。

9、进一步地，所述第一支架具有凹槽及与所述凹槽连通的贯通部，所述切割组件包括与所述第一支架活动连接且位于所述凹槽内的压板、与所述压板连接且位于所述贯通部内的切割刀、及设置在所述压板和所述凹槽底部之间的弹性件，施力在所述压板上，以驱动所述切割刀在所述贯通部内朝向水平面所在方向移动，以处于所述切割状态；撤销外力，在所述弹性件的作用下，所述压板带动所述切割刀复位至所述收容状态。

10、进一步地，所述切割刀包括与所述压板连接的切割刀头、及与所述切割刀头可拆卸连接的切割刀片。

11、进一步地，所述第一支架上设置有转轴，所述压板通过转轴与所述第一支架转动连接。

12、进一步地，所述切割刀朝向水平面所在方向移动并可超过轮组所在面的尺寸最大为1mm。

13、进一步地，所述弹性结构为海绵或弹力压缩垫。

14、进一步地，所述弹性结构为弹簧。

15、进一步地，所述弹性结构与水平面之间距离为2mm-5mm。

16、进一步地，所述第一支架和所述第二支架通过至少两组连接组件连接，所述连接组件包括设置在所述第一支架和所述第二支架中的一个上的滑槽、及设置在所述第一支架和所述第二支架中的另一个上的滑条，通过所述滑条和所述滑槽配合，以实现所述第一支架和所述第二支架相对滑动，所述滑槽和所述滑条沿所述架体的横长方向延伸。

17、进一步地，所述直尺的宽度范围为2cm-5cm。

18、本实用新型的有益效果在于：简便裁纸器的切割组件具有切割状态和收容状态，在进行裁切时，使用手指按压切割组件即可使其处于切割状态，当不需要裁切时，切割组件收容在架体内，安全性高，其直尺收容部可收容市面上大部分规格的直尺，实用范围广，在弹性结构的作用下，以使得位于直尺收容部内的直尺抵持位于水平面上的纸张，当进行裁剪时，一手按压直尺，即可实现裁纸器沿着直尺所在方向移动，从而实现沿目标路径进行裁切，裁切规整，操作简单，且架体上设置有轮组，在进行裁切的过程中，更加省力，使用方便，同时，这个装置结构紧凑小巧，携带便捷，取代机器裁切，降低成本。

19、上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。

技术特征：

1.一种简便裁纸器，其特征在于，包括：

2.如权利要求1所述的简便裁纸器，其特征在于，所述第一支架具有凹槽及与所述凹槽连通的贯通部，所述切割组件包括与所述第一支架活动连接且位于所述凹槽内的压板、与所述压板连接且位于所述贯通部内的切割刀、及设置在所述压板和所述凹槽底部之间的弹性件，施力在所述压板上，以驱动所述切割刀在所述贯通部内朝向水平面所在方向移动，以处于所述切割状态；撤销外力，在所述弹性件的作用下，所述压板带动所述切割刀复位至所述收容状态。

3.如权利要求2所述的简便裁纸器，其特征在于，所述切割刀包括与所述压板连接的切割刀头、及与所述切割刀头可拆卸连接的切割刀片。

4.如权利要求2所述的简便裁纸器，其特征在于，所述第一支架上设置有转轴，所述压板通过转轴与所述第一支架转动连接。

5.如权利要求2所述的简便裁纸器，其特征在于，所述切割刀朝向水平面所在方向移动并可超过轮组所在面的尺寸最大为1mm。

6.如权利要求1所述的简便裁纸器，其特征在于，所述弹性结构为海绵或弹力压缩垫。

7.如权利要求1所述的简便裁纸器，其特征在于，所述弹性结构为弹簧。

8.如权利要求1所述的简便裁纸器，其特征在于，所述弹性结构与水平面之间距离为2mm-5mm。

9.如权利要求1所述的简便裁纸器，其特征在于，所述第一支架和所述第二支架通过至少两组连接组件连接，所述连接组件包括设置在所述第一支架和所述第二支架中的一个上的滑槽、及设置在所述第一支架和所述第二支架中的另一个上的滑条，通过所述滑条和所述滑槽配合，以实现所述第一支架和所述第二支架相对滑动，所述滑槽和所述滑条沿所述架体的横长方向延伸。

10.如权利要求1所述的简便裁纸器，其特征在于，所述直尺的宽度范围为2cm-5cm。

技术总结
本申请涉及一种简便裁纸器，其包括架体、轮组、切割组件和直尺收容部，切割组件具有切割状态和收容状态，在进行裁切时，使用手指按压切割组件即可使其处于切割状态，当不需要裁切时，切割组件收容在架体内，安全性高，其直尺收容部可收容市面上大部分规格的直尺，实用范围广，在弹性结构的作用下，以使得位于直尺收容部内的直尺抵持位于水平面上的纸张，当进行裁剪时，一手按压直尺，即可实现裁纸器沿着直尺所在方向移动，从而实现沿目标路径进行裁切，裁切规整，操作简单，且架体上设置有轮组，在进行裁切的过程中，更加省力，使用方便，同时，这个装置结构紧凑小巧，携带便捷，取代机器裁切，降低成本。

技术研发人员：王知知
受保护的技术使用者：苏州大学
技术研发日：20221214
技术公布日：2024/1/11
