剪裁设备的制作方法

本技术涉及工程施工，尤其涉及一种剪裁设备。

背景技术：

1、防水卷材是铺设于建筑墙体、屋面以及隧道、路面等处的柔性建材产品，用于抵御雨水和地下水的渗漏。在工程施工时，需要根据待铺设面的尺寸和形状对防水卷材进行剪裁，以使其贴合待铺设面。

2、在授权公告号为cn 1653225 b的专利文件中，公开了一种剪裁装置，包括工作台、移动导轨、固定导轨和剪裁头。工作台上设置有传送带，固定导轨固设于工作台上，移动导轨滑动设置于固定导轨上，滑动方向平行于传送带的输送方向；剪裁头滑动设置于移动导轨上，滑动方向垂直于传送带的输送方向。使用时，传送带将防水卷材等被剪裁物输送到工作台上的剪裁区域，通过滑动移动导轨和剪裁头即可将被剪裁物剪裁成多种形状。

3、然而，剪裁头的刀刃方向固定，剪裁头在沿着与刀刃方向呈夹角的方向剪裁时，容易造成被剪裁物的剪裁边缘不平滑，出现毛边，甚至剪裁形状与预期不一致，影响使用。

技术实现思路

1、本实用新型的目的在于提供一种剪裁设备，能够使得防水卷材等被剪裁物的剪裁边缘平滑，不易出现毛边和误差。

2、为达此目的，本实用新型采用以下技术方案：

3、剪裁设备，其中，包括：

4、工作台；

5、支架，所述支架沿第一方向滑动设置于所述工作台上；

6、剪裁单元，所述剪裁单元包括剪裁刀和第一驱动件，所述剪裁刀转动设置于所述支架上，且所述剪裁刀能够相对于所述支架沿第二方向滑动，所述第一方向与所述第二方向呈夹角，所述第一方向与所述第二方向均平行于所述工作台的台面，所述第一驱动件的输出端连接于所述剪裁刀，能够驱动所述剪裁刀绕第三方向转动，所述第三方向垂直于所述工作台的台面。

7、可选地，所述剪裁刀包括相互连接的滑接部和剪裁部，所述支架上设置有长条孔，所述长条孔的长度方向平行于所述第二方向，所述滑接部穿设于所述长条孔，所述滑接部能够沿所述长条孔的长度方向滑动并能够绕自身轴线旋转。

8、可选地，所述剪裁刀还包括限位部，所述限位部设置于所述滑接部上，所述滑接部连接于所述第一驱动件的输出端，所述限位部和所述第一驱动件分别抵靠于所述支架相对的两侧。

9、可选地，所述剪裁单元还包括第二驱动件，所述第二驱动件设置于所述支架上，且所述第二驱动件的输出端连接于所述第一驱动件，用于驱动所述第一驱动件沿着所述第二方向滑动。

10、可选地，所述工作台包括底座、台板、移动轮和扶手，所述台板设置于所述底座的顶端，所述移动轮设置于所述底座的底端，所述扶手设置于所述台板上。

11、可选地，所述工作台还包括滑轨，所述滑轨设置于所述台板上，所述滑轨上设置有滑槽，所述滑槽的长度方向平行于所述第一方向，所述支架上设置有滑块，所述滑块设置于所述滑槽内并能够沿所述滑槽的长度方向滑动。

12、可选地，所述剪裁单元还包括第三驱动件，所述第三驱动件的输出端连接于所述支架，用于驱动所述支架沿着所述第一方向滑动。

13、可选地，所述支架设置有两个，两个所述支架上均设置有所述剪裁刀，两个所述支架之间夹设有所述第三驱动件，所述第三驱动件用于驱动两个所述支架相互靠近或远离。

14、可选地，还包括传送机构，所述传送机构包括传送组件和第四驱动件，所述传送组件设置于所述工作台上，所述第四驱动件的输出端连接于所述传送组件，用于驱动所述传送组件带动被剪裁物移动至所述剪裁单元处。

15、可选地，所述工作台还包括收纳盒，所述收纳盒连接于所述工作台，被配置为用于容置所述传送组件传送的所述被剪裁物。

16、本实用新型的有益效果：

17、本实用新型提供的剪裁设备，包括工作台、支架和剪裁单元。支架能够相对于工作台沿第一方向滑动，支架上的剪裁刀能够相对于支架沿第二方向滑动，从而在支架和剪裁刀的配合滑动下，剪裁刀能够在平行于工作台台面的平面上滑动，将防水卷材等被剪裁物剪裁成多种形状。同时，沿着不同方向进行剪裁时，剪裁刀在第一驱动件的驱动下，能够绕第三方向转动，使得刀刃方向转动至与剪裁方向相同，进而被剪裁物剪裁后的边缘平滑性好，不易出现毛边，剪裁结果与预期之间误差较小，可靠性强。

技术特征：

1.剪裁设备，其特征在于，包括：

2.根据权利要求1所述的剪裁设备，其特征在于，所述剪裁刀(31)包括相互连接的滑接部(311)和剪裁部(312)，所述支架(2)上设置有长条孔(21)，所述长条孔(21)的长度方向平行于所述第二方向，所述滑接部(311)穿设于所述长条孔(21)，所述滑接部(311)能够沿所述长条孔(21)的长度方向滑动并能够绕自身轴线旋转。

3.根据权利要求2所述的剪裁设备，其特征在于，所述剪裁刀(31)还包括限位部，所述限位部设置于所述滑接部(311)上，所述滑接部(311)连接于所述第一驱动件(32)的输出端，所述限位部和所述第一驱动件(32)分别抵靠于所述支架(2)相对的两侧。

4.根据权利要求1所述的剪裁设备，其特征在于，所述剪裁单元(3)还包括第二驱动件(33)，所述第二驱动件(33)设置于所述支架(2)上，且所述第二驱动件(33)的输出端连接于所述第一驱动件(32)，用于驱动所述第一驱动件(32)沿着所述第二方向滑动。

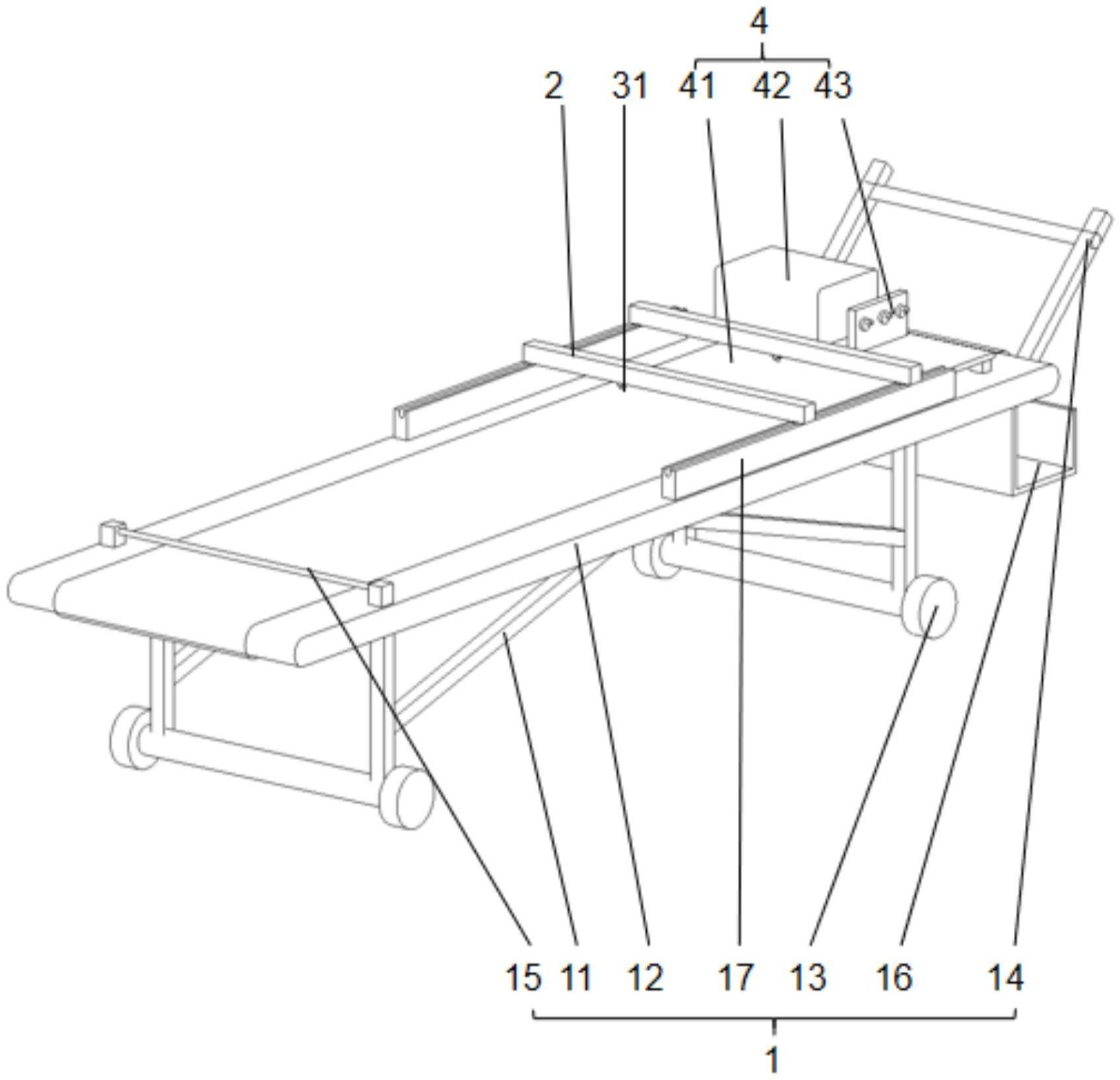

5.根据权利要求1所述的剪裁设备，其特征在于，所述工作台(1)包括底座(11)、台板(12)、移动轮(13)和扶手(14)，所述台板(12)设置于所述底座(11)的顶端，所述移动轮(13)设置于所述底座(11)的底端，所述扶手(14)设置于所述台板(12)上。

6.根据权利要求5所述的剪裁设备，其特征在于，所述工作台(1)还包括滑轨(17)，所述滑轨(17)设置于所述台板(12)上，所述滑轨(17)上设置有滑槽，所述滑槽的长度方向平行于所述第一方向，所述支架(2)上设置有滑块，所述滑块设置于所述滑槽内并能够沿所述滑槽的长度方向滑动。

7.根据权利要求1所述的剪裁设备，其特征在于，所述剪裁单元(3)还包括第三驱动件，所述第三驱动件的输出端连接于所述支架(2)，用于驱动所述支架(2)沿着所述第一方向滑动。

8.根据权利要求7所述的剪裁设备，其特征在于，所述支架(2)设置有两个，两个所述支架(2)上均设置有所述剪裁刀(31)，两个所述支架(2)之间夹设有所述第三驱动件，所述第三驱动件用于驱动两个所述支架(2)相互靠近或远离。

9.根据权利要求1-8任一项所述的剪裁设备，其特征在于，还包括传送机构(4)，所述传送机构(4)包括传送组件(41)和第四驱动件(42)，所述传送组件(41)设置于所述工作台(1)上，所述第四驱动件(42)的输出端连接于所述传送组件(41)，用于驱动所述传送组件(41)带动被剪裁物移动至所述剪裁单元(3)处。

10.根据权利要求9所述的剪裁设备，其特征在于，所述工作台(1)还包括收纳盒(16)，所述收纳盒(16)连接于所述工作台(1)，被配置为用于容置所述传送组件(41)传送的所述被剪裁物。

技术总结
本技术属于工程施工技术领域，公开了一种剪裁设备，包括工作台、支架和剪裁单元。支架沿第一方向滑动设置于工作台上。剪裁单元包括剪裁刀和第一驱动件，剪裁刀转动设置于支架上，且剪裁刀能够相对于支架沿第二方向滑动，第一方向与第二方向呈夹角，第一方向与第二方向均平行于工作台的台面。第一驱动件的输出端连接于剪裁刀，能够驱动剪裁刀绕第三方向转动，第三方向垂直于工作台的台面。剪裁刀能够在平行于工作台台面的平面上滑动，将防水卷材等被剪裁物剪裁成多种形状。同时，剪裁刀沿着不同方向进行剪裁时，能够绕第三方向转动，使得刀刃方向转动至与剪裁方向相同，进而被剪裁物剪裁后的边缘平滑性好，不易出现毛边。

技术研发人员：路迎春,麻镇韬,卜延磊,孙宇航,曹欣鹏
受保护的技术使用者：北京崇建工程有限公司
技术研发日：20221230
技术公布日：2024/1/11
