一种胶条的切割装置的制作方法

本技术涉及橡胶混炼胶的生产，尤其涉及一种胶条的切割装置。

背景技术：

1、混炼胶是制造橡胶制品的坯料，混炼胶是通过生胶或塑炼胶按配方与配合剂经炼胶机混炼而成，混炼胶在从混炼机混炼后呈胶条状半成品经过冷却、切割后成为片状的半成品，半成品可以进行包装销售或硫化成型各种橡胶制品。

2、目前，混炼胶从混炼机到胶条的冷却都实现了连续自动化的生产作业，相应地，胶条的切割也需要和胶条冷却连续自动化作业相匹配的自动化切割的生产线，以保证胶条从冷却到切割的生产的延续性和高效性。

技术实现思路

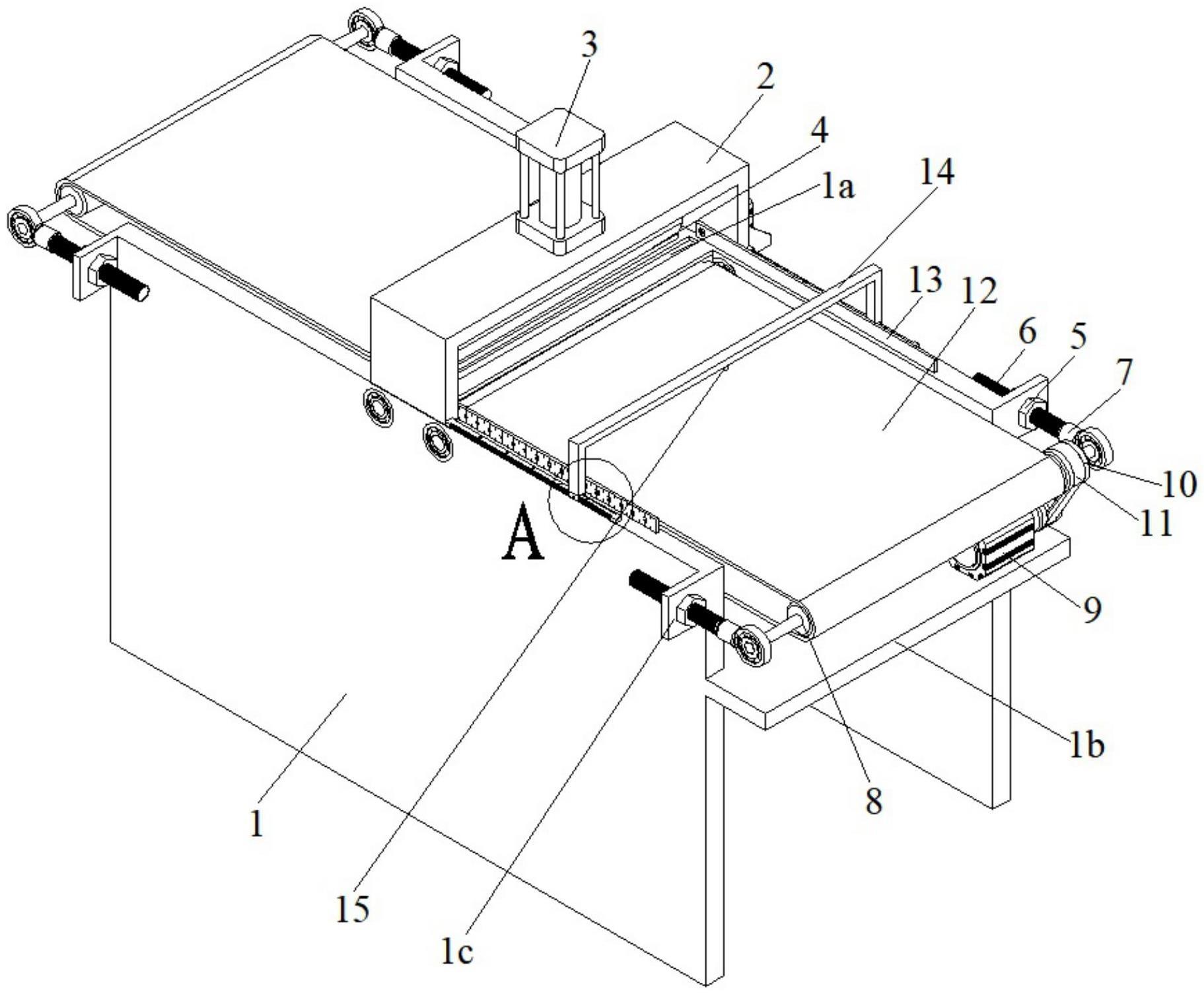

1、为了实现混炼胶在混炼后的胶条的自动化切割问题，以保证胶条从冷却到切割的生产的延续性和高效性，本实用新型通过以下方案实现的：一种胶条的切割装置，包括切割台，所述切割台的中部设有切割孔，所述切割孔的上方架设有支架，所述支架安装有气缸，所述气缸的伸缩杆透过所述支架连接有刀片，所述刀片正对于所述切割孔，所述切割孔的前后两端都设有供胶条移动的传输装置，所述传送装置包括两个转动辊和传输带，所述转动辊之间套设有传输带，一个其中所述转动辊可转动的连接于所述切割台的两侧之间，一个其中所述转动辊可转动的连接于两侧的调节轴承之间，所述调节轴承，其上具有一个螺纹连接的螺杆，所述螺杆通过固定螺母可调节的固定在所述切割台的侧边上，所述切割台的后侧，可活动的架设有活动杆，所述活动杆上安装有感应器，所述感应器朝向所述传输装置的传输带方向。冷却后的胶条通过传输装置传输，当感应器感应到传输带上的胶条时，感应器通过控制装置启动气缸，由气缸驱动刀片，刀片将通过的胶条在切割孔处切断。

2、进一步地，所述切割台，在其后端的两侧设有供所述活动杆前后活动的滑轨，所述活动杆的底部固定有与所述滑轨相配合的滑块，借由滑块和滑轨的配合，所述活动杆可活动的滑移在切割台的后端。

3、进一步地，所述滑块上还包括有用于固定在所述滑轨上的固定螺栓，通过固定螺栓，活动杆可根据胶条产品切割的要求，可调节的固定在切割台的特定位置上。

4、进一步地，所述切割台，在其后端的两侧安装有直尺，所述直尺的零点端设于所述切割孔的中部。利用直尺，活动杆可以更加直观的调节胶条的切割长度。

5、进一步地，所述传输装置，还包括连接于所述转动辊的动力装置。

6、进一步地，所述动力装置为电机。

7、本实用新型，通过设置在切割台前后两端的传输装置，可以很好地衔接胶条的自动连续冷却线，切割台的后端设置有感应器，以检测胶条从切割台的前端传输装置进入到后端传输装置的感应器预设的位置上时，感应器感应后通过控制装置控制气缸，由气缸驱动刀片，通过刀片将通过的胶条在切割孔处切断，胶条的长度可以根据实际的需要，调节活动杆的位置。

8、本实用新型，传输装置的转动辊连接在一个可以可前后调节的调节轴承上，通过调节轴承调节传输带的松紧度，保证传输带能更好的承载胶条，避免由于传输带的变形而造成了切割胶条的长度不准确。

技术特征：

1.一种胶条的切割装置，其特征在于：包括切割台，所述切割台的中部设有切割孔，所述切割孔的上方架设有支架，所述支架安装有气缸，所述气缸的伸缩杆透过所述支架连接有刀片，所述刀片正对于所述切割孔，所述切割孔的前后两端都设有供胶条移动的传输装置，所述传输装置包括两个转动辊和传输带，所述转动辊之间套设有传输带，一个其中所述转动辊可转动的连接于所述切割台的两侧之间，一个其中所述转动辊可转动的连接于两侧的调节轴承之间，所述调节轴承，其上具有一个螺纹连接的螺杆，所述螺杆通过固定螺母可调节的固定在所述切割台的侧边上，所述切割台的后侧，可活动的架设有活动杆，所述活动杆上安装有感应器，所述感应器朝向所述传输装置的传输带方向。

2.根据权利要求1所述一种胶条的切割装置，其特征在于：所述切割台，在其后端的两侧设有供所述活动杆前后活动的滑轨，所述活动杆的底部固定有与所述滑轨相配合的滑块，借由滑块和滑轨的配合，所述活动杆可活动的滑移在切割台的后端。

3.根据权利要求2所述一种胶条的切割装置，其特征在于：所述滑块上还包括有用于固定在所述滑轨上的固定螺栓。

4.根据权利要求1所述一种胶条的切割装置，其特征在于：所述切割台，在其后端的两侧安装有直尺，所述直尺的零点端设于所述切割孔的中部。

5.根据权利要求1所述一种胶条的切割装置，其特征在于：所述传输装置，还包括连接于所述转动辊的动力装置。

6.根据权利要求5所述一种胶条的切割装置，其特征在于：所述动力装置为电机。

技术总结
一种胶条的切割装置，包括切割台，切割台的中部设有切割孔，切割孔的上方架设有支架，支架安装有气缸，气缸的伸缩杆透过支架连接有刀片，刀片正对于切割孔，切割孔的前后两端设有传输装置，传输装置包括两个转动辊和传输带，转动辊之间套设有传输带，一个其中转动辊可转动的连接于切割台的两侧之间，一个其中转动辊可转动的连接于两侧的调节轴承之间，调节轴承上具有一个螺纹连接的螺杆，螺杆通过固定螺母可调节的固定在切割台的侧边上，切割台的后侧，可活动的架设有活动杆，活动杆上安装有感应器，感应器朝向传输装置的传输带方向，冷却后的胶条通过传输装置传输，当感应器感应到传输带上的胶条时，由气缸驱动刀片，刀片将通过的胶条切断。

技术研发人员：张林,李毅,杨刚,袁马跳
受保护的技术使用者：氟乐泰科（厦门）新材料有限公司
技术研发日：20221231
技术公布日：2024/1/12
