一种中药材切片装置的制作方法

本发明属于中药材，尤其涉及一种中药材切片装置。

背景技术：

1、中药材是指中国传统中医的地道药材，对于这些宝贵资源的开发与有效利用，已有悠久的历史，也是中国医药发展的物质基础，几千年来，以之作为防治疾病的主要武器，对保障人员健康和民族繁衍起着不可忽视的作用。

2、部分药材在使用时，需要对其进行片剂，这就需要对药材进行切片处理，现有的切片装置在使用时，药材放置在入料口再沿输送槽运动落在切片上，由设置的电机带动套筒沿螺杆升降，滑块还沿滑杆滑动，在水平方向上调整切片的位置，伸缩杆推动切片对放置在切板上的药材进行切片，但在切片时存在固定不便，受力发生松动的问题，切片时，厚度难以保持一致，且容易向外飞溅，不便于后续进行收集。

技术实现思路

1、本发明实施例的目的在于提供一种中药材切片装置，旨在解决上述背景技术中提出的问题。

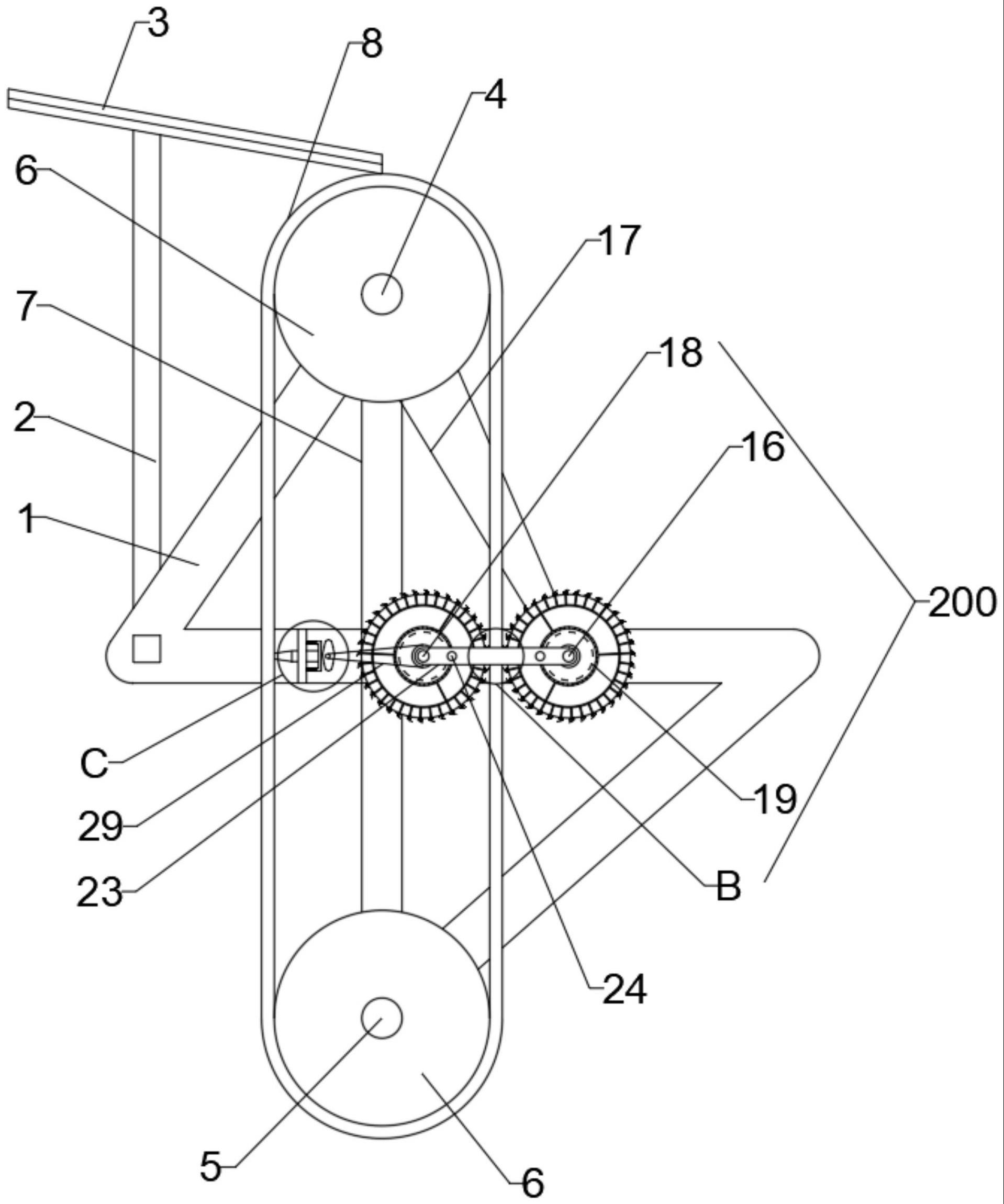

2、本发明实施例是这样实现的，一种中药材切片装置，包括支架，还包括：

3、纵向杆，所述纵向杆安装于支架上，并在所述纵向杆的顶端布置有送料板，且所述送料板与外置的切段设备连接；

4、转盘，所述转盘布置在支架的同侧，所述支架上的两端还安装有转轴一和转轴二，且所述转轴一和转轴二均与转盘固定连接，所述转盘上还安装有输料带；

5、抵紧机构，所述抵紧机构设置有多个，其等间距分布在输料带的表面，用于对经过送料板末端的段状药材进行固定；

6、多级切片机构，所述多级切片机构转动安装于支架上，所述多级切片机构通过同步带二与转轴一传动连接，所述多级切片机构对称布置在输料带两侧，用于对输料带上经过的药材进行切片；

7、同步导出机构，所述同步导出机构布置在多级切片机构上，所述同步导出机构与外置的控制器电性连接，所述同步导出机构在多级切片机构切片结束后将停留多级切片机构上的片状药材向外推出；

8、间歇导向机构，所述间歇导向机构固定安装于支架上，所述间歇导向机构的一端与输料带内侧抵接，所述间歇导向机构还通过同步带三与多级切片机构传动连接，用于将输料带上的余料向外导出。

9、优选地，所述抵紧机构包括多个设置在输料带上的凹槽、安装在凹槽内的承载板以及滑动安装于凹槽一侧的抵紧柱；

10、所述承载板的端部与布置在输料带内的压力传感器连接；

11、所述输料带中还设置有伸缩件一，所述伸缩件一通过自动端设置的衔接杆与抵紧柱连接。

12、优选地，所述多级切片机构包括转动安装于支架上的转轴三和转轴四、布置在转轴三和转轴四上的活动盘；

13、所述活动盘的外侧面等角度安装有多个螺旋板；

14、所述活动盘上位于螺旋板的外侧还安装多个刮刀，且所述刮刀的自由端距离活动盘的轴线线性增加，以便于所述活动盘在急速转动时进行连续切片。

15、优选地，所述转轴三和转轴四上均安装有传动轴，相邻的传动轴啮合，且设置的传动轴数量为偶数，以便于所述转轴三和转轴四同步反向转动。

16、优选地，所述同步导出机构包括安装于转轴三和转轴四端部的横板、对称布置在横板上的伸缩件二以及安装于伸缩件二活动端的滑块；

17、所述活动盘上滑动安装有导轨，所述导轨与滑块滑动连接；

18、所述导轨上还安装有活动架，所述活动架的外端均安装有固定桩，所述固定桩伸缩时沿螺旋板滑动。

19、优选地，所述间歇导向机构包括固定安装于支架上的支撑板、滑动安装于支撑板上的导向柱以及设置在导向柱一端的活动杆；

20、所述活动杆的端部还布置有弹性支撑件二，所述弹性支撑件二的一端与支撑板固定连接；

21、所述支架上还安装有轴，轴上安装有梭轮，所述梭轮与活动杆抵接。

22、优选地，所述输料带内设置有供抵紧柱和衔接杆滑动的槽，并在槽内安装有弹性支撑件一，所述弹性支撑件一的一端与抵紧柱连接；

23、所述压力传感器和伸缩件一均与外置的控制器电性连接，所述压力传感器受力将结果传递给控制器，从而控制伸缩件一工作实现对药材的抵紧。

24、本发明实施例提供的一种中药材切片装置，本申请在切片时，药材不发生偏移，切片时，在活动盘转动一周的情况下，能一次完成药材的切片工作，切出的药片厚度保持一致，便于充分发挥药效，同时在切片的过程中，药片不会向外飞溅，便于对切片后的药材进行自动收集，且药片成螺旋状透气性强。

技术特征：

1.一种中药材切片装置，包括支架，其特征在于，还包括：

2.根据权利要求1所述的中药材切片装置，其特征在于，所述抵紧机构包括多个设置在输料带上的凹槽、安装在凹槽内的承载板以及滑动安装于凹槽一侧的抵紧柱；

3.根据权利要求1所述的中药材切片装置，其特征在于，所述多级切片机构包括转动安装于支架上的转轴三和转轴四、布置在转轴三和转轴四上的活动盘；

4.根据权利要求3所述的中药材切片装置，其特征在于，所述转轴三和转轴四上均安装有传动轴，相邻的传动轴啮合，且设置的传动轴数量为偶数，以便于所述转轴三和转轴四同步反向转动。

5.根据权利要求3所述的中药材切片装置，其特征在于，所述同步导出机构包括安装于转轴三和转轴四端部的横板、对称布置在横板上的伸缩件二以及安装于伸缩件二活动端的滑块；

6.根据权利要求1所述的中药材切片装置，其特征在于，所述间歇导向机构包括固定安装于支架上的支撑板、滑动安装于支撑板上的导向柱以及设置在导向柱一端的活动杆；

7.根据权利要求2所述的中药材切片装置，其特征在于，所述输料带内设置有供抵紧柱和衔接杆滑动的槽，并在槽内安装有弹性支撑件一，所述弹性支撑件一的一端与抵紧柱连接；

技术总结
本发明适用于中药材技术领域，提供了一种中药材切片装置，包括支架，支架上的转轴一和转轴二均与转盘固定连接，转盘上还安装有输料带；抵紧机构等间距分布在输料带的表面，用于对经过送料板末端的段状药材进行固定；多级切片机构通过同步带二与转轴一传动连接，用于对输料带上经过的药材进行切片；同步导出机构在多级切片机构切片结束后，将停留多级切片机构上的片状药材向外推出；间歇导向机构通过同步带三与多级切片机构传动连接，用于将输料带上的余料向外导出；本申请在切片时，药材不发生偏移，切片时，在活动盘转动一周的情况下，能一次完成药材的切片工作，切出的药片厚度保持一致，药片不会向外飞溅，便于对切片后的药材进行自动收集。

技术研发人员：李淑玲,马小龙,白映红,徐景
受保护的技术使用者：甘肃省农业机械化技术推广总站（甘肃省农业机械应用研究所）
技术研发日：
技术公布日：2024/1/13
