吸附式紧固工具的制作方法

本技术涉及紧固工具，具体涉及一种吸附式紧固工具。

背景技术：

1、当需要对紧固件进行紧固时，往往需要使用到紧固工具。现有的紧固工具需要设计有与紧固件相匹配的匹配面才能有效使用（如扳手等），而当匹配面损坏时，会导致无法紧固。此外，当操作环境比较复杂时，采用现有的紧固工具紧固前，有时还需要拆卸紧固件周边后再进行紧固，较为繁琐。

技术实现思路

1、本实用新型要解决的技术问题是：克服现有技术的不足，提供一种吸附式紧固工具，采用吸附式贴紧紧固件，无需设计与紧固件相匹配的匹配面即可进行紧固，不受紧固件形状的限制，适用范围广，特别适用于对固定美观性要求较高、周边环境比较复杂的紧固件。

2、本实用新型的技术方案为：

3、吸附式紧固工具，包括吸盘，吸盘顶部的中心处连接有排气管，排气管内安装有第一单向阀；排气管一侧设置有气嘴，排气管的顶部设置有操作部。

4、优选地，所述吸盘顶部设置有气囊，排气管一侧连通有充气管，充气管内安装有第二单向阀；充气管通过连通管与气囊连通。

5、优选地，所述操作部呈内六角型、外六角型或米字型。

6、优选地，所述操作部上设置有把手。

7、优选地，所述操作部可拆卸地连接在排气管上。

8、优选地，所述操作部螺纹连接在排气管上，可依据实际使用情况进行随意更换。

9、本实用新型与现有技术相比，具有以下有益效果：

10、本实用新型的紧固工具采用吸附式贴紧紧固件，无需设计与紧固件相匹配的匹配面即可进行紧固，不受紧固件形状的限制，适用范围广，特别适用于对固定美观性要求较高、周边环境比较复杂的紧固件。同时，由于本实用新型的紧固工具采用吸附方式，因此在紧固过程中不会损坏紧固件，可有效的保护紧固件表面状态。

技术特征：

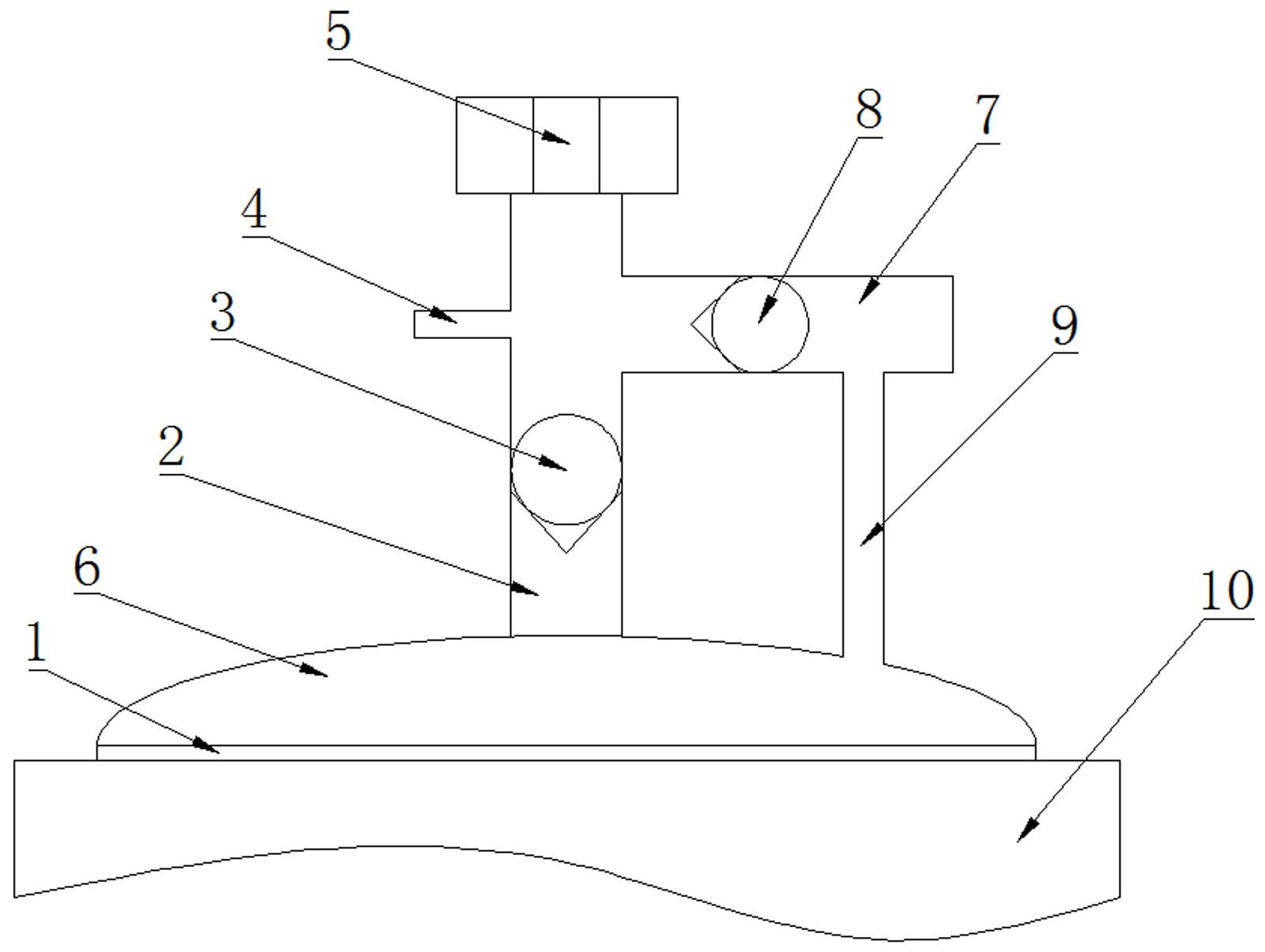

1.吸附式紧固工具，其特征在于，包括吸盘（1），吸盘（1）顶部的中心处连接有排气管（2），排气管（2）内安装有第一单向阀（3）；排气管（2）一侧设置有气嘴（4），排气管（2）的顶部设置有操作部（5）。

2.如权利要求1所述的吸附式紧固工具，其特征在于，所述吸盘（1）顶部设置有气囊（6），排气管（2）一侧连通有充气管（7），充气管（7）内安装有第二单向阀（8）；充气管（7）通过连通管（9）与气囊（6）连通。

3.如权利要求1所述的吸附式紧固工具，其特征在于，所述操作部（5）呈内六角型、外六角型或米字型。

4.如权利要求1所述的吸附式紧固工具，其特征在于，所述操作部（5）上设置有把手。

5.如权利要求1所述的吸附式紧固工具，其特征在于，所述操作部（5）可拆卸地连接在排气管（2）上。

6.如权利要求1所述的吸附式紧固工具，其特征在于，所述操作部（5）螺纹连接在排气管（2）上。

技术总结
本技术公开了一种吸附式紧固工具，属于紧固工具技术领域。其技术方案为：包括吸盘，吸盘顶部的中心处连接有中空的排气管，排气管内安装有第一单向阀；排气管一侧设置有气嘴，排气管的顶部设置有操作部。本技术采用吸附式贴紧紧固件，无需设计与紧固件相匹配的匹配面即可进行紧固，不受紧固件形状的限制，适用范围广，特别适用于对固定美观性要求较高、周边环境比较复杂的紧固件。

技术研发人员：刘庆宽,刘思宇,白清盼,赵晨亮,邓文鑫,孟祥前,赵军帅,姜腾,王志庆,王培文,周聪聪,刘思超,王翠翠,刘成
受保护的技术使用者：青岛地铁运营有限公司
技术研发日：20230104
技术公布日：2024/1/13
