一种成型机中牵引辊的切刀装置的制作方法

本技术属于片材成型机，尤其涉及一种成型机中牵引辊的切刀装置。

背景技术：

1、现有设备中，当pet、pp片材机生产宽度较小的片材时，由于自身机器设备的限制，无法在机器设备本身进行直接分切，只能生产两倍宽度的片材，然后再进行二次分切，造成生产效率低。

2、然而，现有技术中亟需一种能够进行分切，提高生产效率的切刀装置，解决效率低的问题。

技术实现思路

1、本实用新型实施例的目的在于提供一种成型机中牵引辊的切刀装置，能够避免小片材的二次分切，提高生产效率。

2、本实用新型实施例是这样实现的：

3、一种成型机中牵引辊的切刀装置，包括底座和牵引辊，牵引辊安装在底座上，片材穿设在牵引辊上，还包括：

4、气缸、切刀和切刀固定杆，气缸的固定端安装在底座上，切刀安装在气缸的活动端上，切刀还滑动安装在切刀固定杆上，切刀固定杆安装在底座上，气缸申缩方向、切刀固定杆的轴向及牵引辊的轴向相互平行。

5、其中，切刀固定杆设有滑块，切刀固定在滑块上。

6、其中，所述切刀的刀尖位置与所述牵引辊上片材进出口位置相应。

7、本实用新型实施例通过在原有的授权牵引辊上设计一套切刀装置，该切刀装置固定在牵引辊固定架上，切刀装置一头使用气缸连接，当需要生产宽度较小的片材时，使用气缸将切刀装置送到设定位置，直接进行分切片材，当不需要使用切刀装置时，则使用气缸将切刀位置收回，直接实现在设备本身进行了二次分切，生产效率大大提高。

技术特征：

1.一种成型机中牵引辊的切刀装置，包括底座和牵引辊，牵引辊安装在底座上，片材穿设在牵引辊上，其特征在于，还包括：

2.根据权利要求1所述的一种成型机中牵引辊的切刀装置，其特征在于：切刀固定杆设有滑块，切刀固定在滑块上。

3.根据权利要求1所述的一种成型机中牵引辊的切刀装置，其特征在于：所述切刀的刀尖位置与所述牵引辊上片材进出口位置相应。

技术总结

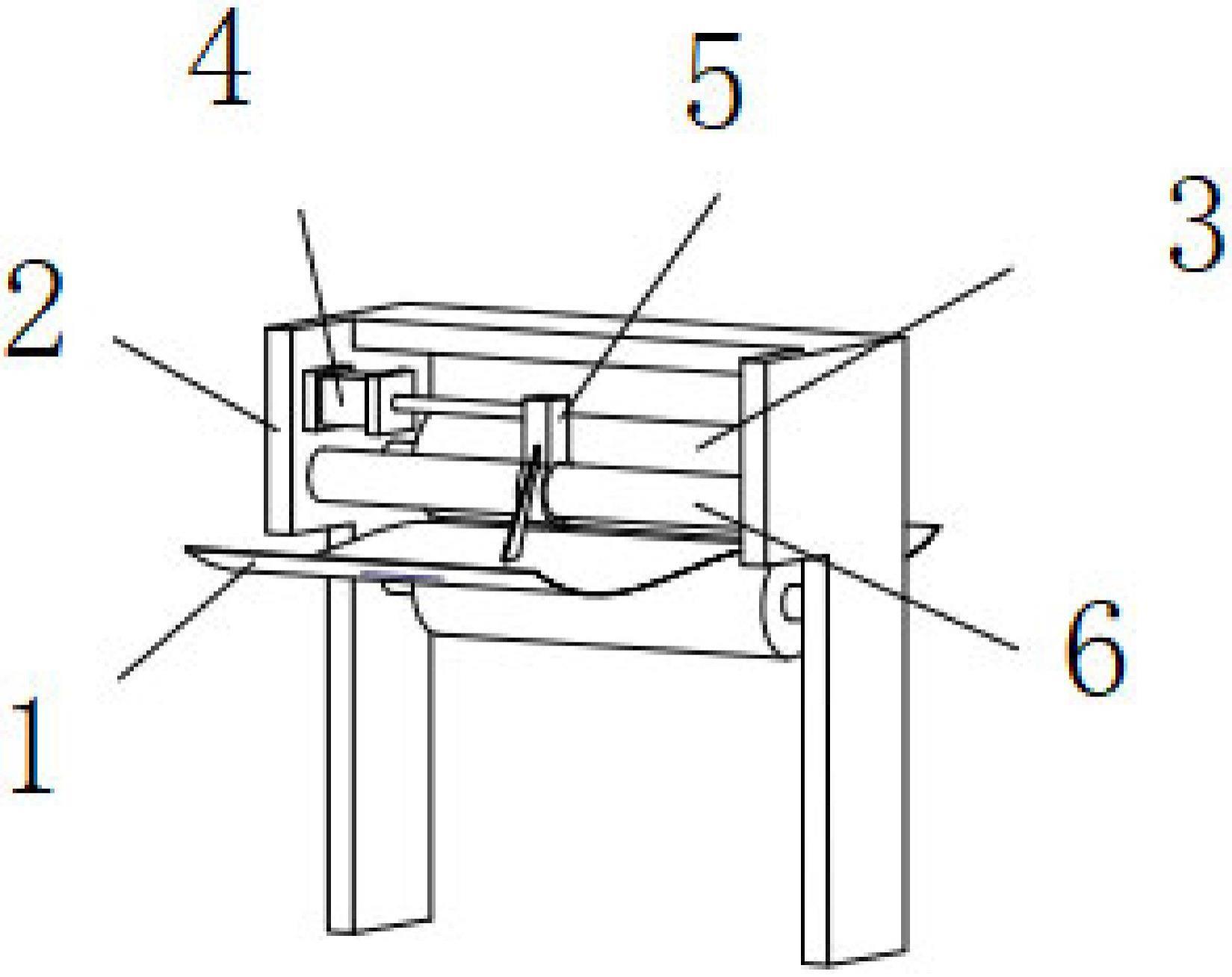

本技术属于片材成型机技术领域，公开了一种成型机中牵引辊的切刀装置，包括底座(2)和牵引辊(3)，牵引辊安装在底座上，片材(1)穿设在牵引辊上，还包括：气缸(4)、切刀(5)和切刀固定杆(6)，气缸的固定端安装在底座上，切刀安装在气缸的活动端上，切刀还滑动安装在切刀固定杆上，切刀固定杆安装在底座上，气缸申缩方向、切刀固定杆的轴向及牵引辊的轴向相互平行。本技术能够避免小片材的二次分切，提高生产效率。
