剁刀式切药装置的制作方法

本技术涉及中药饮片加工，特别涉及剁刀式切药装置。

背景技术：

1、中药饮片是中药材经产地加工后，根据药材的性质和医疗的需要，把药材切成薄片、厚片、斜片、丝状或破碎成段状、块状等一定的规格，使药物有效成分易于溶出，并便于进行其他炮制及储藏和调剂等，为更加方便对中药饮片进行剁切，就需要使用此类剁刀式切药装置；

2、专利文件cn212706945u公开了一种中药饮片加工用剁刀式切药装置，包括机架和承载板，机架的加工面上设置有可滑动的承载板，承载板两侧的上表面均加工有传动齿条，机架上设置有传动组件，传动组件包括定位座和传动轴，定位座固定在机架上，传动轴可转动地安装于定位座，传动轴一端套装有与传动齿条啮合的传动齿轮，另一端套装有从动皮带轮，机架上安装有支撑架，支撑架上安装有传动皮带轮，传动皮带轮与从动皮带轮通过传输皮带连接，支撑架下表面设置有用剁刀，支撑架上安装有传动箱，传动箱具有与剁刀连接的输出端，传动箱具有与传动皮带轮连接的输出端。本实用新型可在自动剁切程序中实现自动送料和出料的功能，自动化程度进一步提高。

3、然而，上述公开文献的剁刀式切药装置主要考虑如何解决实现自动送料和出料的功能，自动化程度进一步提高的问题，并没有考虑到上述的剁刀式切药装置在使用上依旧存在一些问题：

4、1、剁刀式切药装置在使用时，会对不同类型的中药进行剁切处理，中药的种类不同，其硬度也不同，在长时间使用切刀进行剁切时，切刀不免会有损耗，若切刀刀口较钝，会大大降低其剁切效率；

5、2、此类剁刀式切药装置的切刀是利用液压伸缩杆带动，上下移动进行剁切的，切刀在不断的上下剁切时，如果切刀上下移动位置出现倾斜等问题，不仅会影响该剁刀式切药装置对中药的剁切效果，还会因切刀倾斜，导致刀口崩坏的问题出现。

技术实现思路

1、(一)要解决的技术问题

2、本实用新型的目的是提供剁刀式切药装置，用以解决现有上述的剁刀式切药装置在使用时，会对不同类型的中药进行剁切处理，中药的种类不同，其硬度也不同，在长时间使用切刀进行剁切时，切刀不免会有损耗，若切刀刀口较钝，会大大降低其剁切效率等缺陷。

3、(二)
技术实现要素：

4、为了解决上述技术问题，本实用新型提供如下技术方案：剁刀式切药装置，包括机座、输送带组件和机架，所述机座的内部设置有输送带组件，所述机座的顶端设置有机架；

5、所述机架内部的顶端设置有液压伸缩杆，所述液压伸缩杆的底端设置有刀架，所述刀架的两侧均设置有导向结构，所述刀架的底端设置有切刀，所述刀架的内部设置有更换结构；

6、所述更换结构包括安装槽、通孔、插孔、压块、对接块和对接槽，所述安装槽开设于刀架的内部，所述切刀的内部开设有通孔，所述刀架的一端设置有插孔，所述插孔的内部设置有压块，所述压块的一端固定有对接块，所述对接块的一端贯穿于通孔延伸至对接槽的内部，且对接槽开设于安装槽内部的一端，所述机座顶部的一端设置有料盒。

7、优选的，所述通孔设置有三个，所述通孔在切刀的内部等间距分布。

8、优选的，所述对接块固定于压块的一端，所述压块的横截面大于对接块的横截面。

9、优选的，所述对接块的外部设置有外螺纹，所述对接槽的内部设置有内螺纹，所述对接块与对接槽构成螺纹结构。

10、优选的，所述导向结构包括阻隔板、导向柱和导向块，所述导向块均固定于刀架的两侧，所述导向块的内部设置有导向柱，且导向柱的底端与机座固定连接，所述导向柱的顶端固定有阻隔板。

11、优选的，所述导向柱的外径小于导向块的内径，所述导向柱与导向块构成滑动结构。

12、优选的，所述导向块设置有两个，所述导向块在刀架的两侧呈对称分布。

13、(三)有益效果

14、本实用新型提供的剁刀式切药装置，其优点在于：通过设置更换结构，利用压块与对接块将切刀安装于安装槽的内部，或将压块与对接块取下，将切刀从安装槽的内部拆下，便可进行切刀的更换，对切刀的定期更换，一定程度的防止了因切刀使用较久，其刀口出现钝化，影响切药效率的问题出现；

15、通过设置导向结构，利用导向柱与导向块之间的滑动连接，能够对刀架及其内部安装的切刀的上下移动起到一定的导向作用，以此能够使切刀更加稳定的上下移动进行剁切，一定程度的防止了因切刀上下移动出现倾斜，导致崩刀等影响切药效果的问题出现。

技术特征：

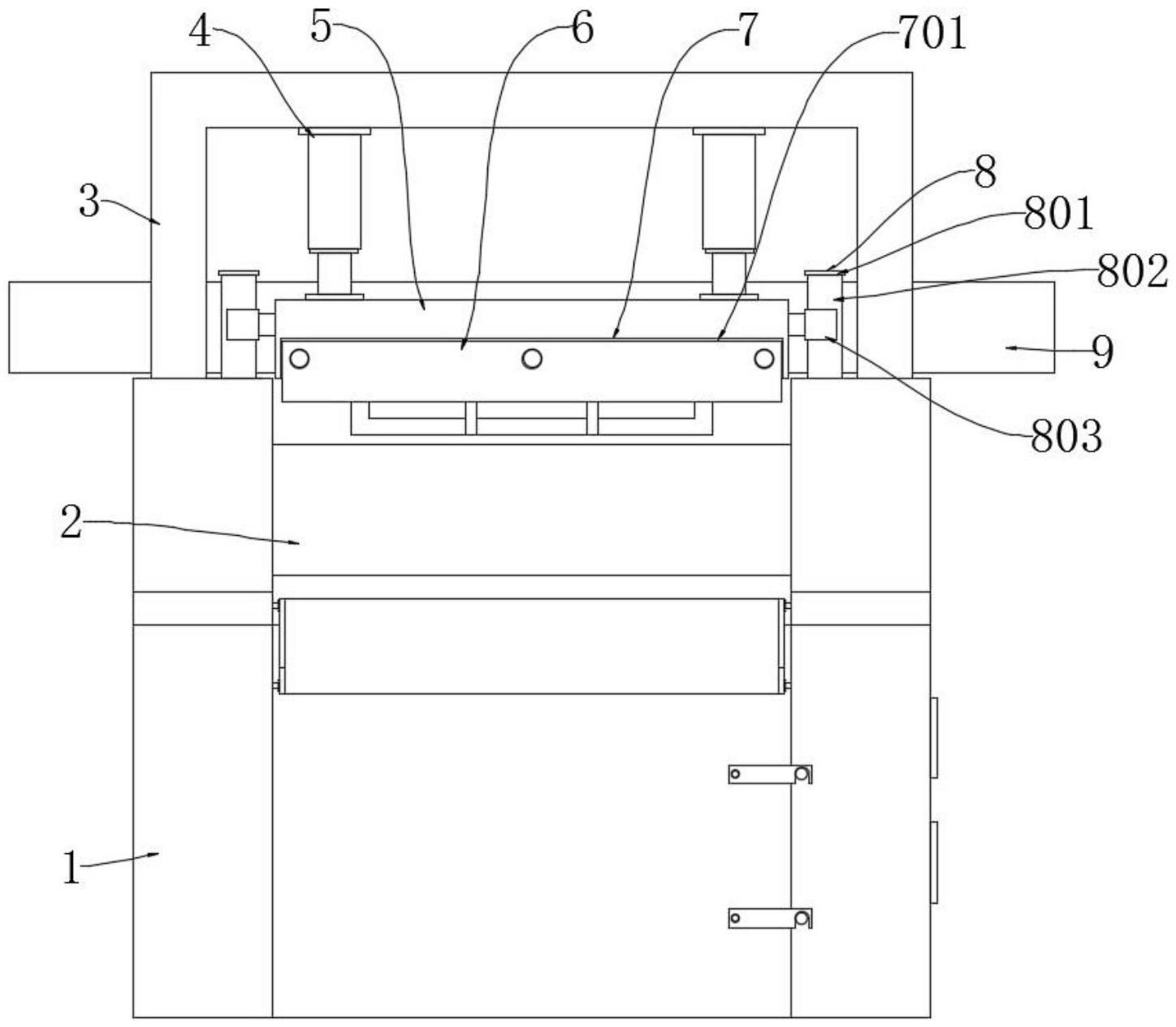

1.剁刀式切药装置，包括机座(1)、输送带组件(2)和机架(3)，其特征在于：所述机座(1)的内部设置有输送带组件(2)，所述机座(1)的顶端设置有机架(3)；

2.根据权利要求1所述的剁刀式切药装置，其特征在于：所述通孔(702)设置有三个，所述通孔(702)在切刀(6)的内部等间距分布。

3.根据权利要求1所述的剁刀式切药装置，其特征在于：所述对接块(705)固定于压块(704)的一端，所述压块(704)的横截面大于对接块(705)的横截面。

4.根据权利要求1所述的剁刀式切药装置，其特征在于：所述对接块(705)的外部设置有外螺纹，所述对接槽(706)的内部设置有内螺纹，所述对接块(705)与对接槽(706)构成螺纹结构。

5.根据权利要求1所述的剁刀式切药装置，其特征在于：所述导向结构(8)包括阻隔板(801)、导向柱(802)和导向块(803)，所述导向块(803)均固定于刀架(5)的两侧，所述导向块(803)的内部设置有导向柱(802)，且导向柱(802)的底端与机座(1)固定连接，所述导向柱(802)的顶端固定有阻隔板(801)。

6.根据权利要求5所述的剁刀式切药装置，其特征在于：所述导向柱(802)的外径小于导向块(803)的内径，所述导向柱(802)与导向块(803)构成滑动结构。

7.根据权利要求5所述的剁刀式切药装置，其特征在于：所述导向块(803)设置有两个，所述导向块(803)在刀架(5)的两侧呈对称分布。

技术总结
本技术涉及中药饮片加工技术领域，提供剁刀式切药装置，包括机座、输送带组件和机架，机座的内部设置有输送带组件，机座的顶端设置有机架，机架内部的顶端设置有液压伸缩杆，液压伸缩杆的底端设置有刀架，刀架的两侧均设置有导向结构，刀架的底端设置有切刀，刀架的内部设置有更换结构，更换结构包括安装槽、通孔、插孔、压块、对接块和对接槽，安装槽开设于刀架的内部。本技术通过设置更换结构，利用压块与对接块将切刀安装于安装槽的内部，或将压块与对接块取下，将切刀从安装槽的内部拆下，便可进行切刀的更换，对切刀的定期更换，一定程度的防止了因切刀使用较久，其刀口出现钝化，影响切药效率的问题出现。

技术研发人员：孙静涛,胡田魁,孙铱
受保护的技术使用者：云南三江本草药业有限公司
技术研发日：20230209
技术公布日：2024/1/13
