一种风力发电叶片用夹持装置的制作方法

本技术涉及风力发电叶片夹持，具体为一种风力发电叶片用夹持装置。

背景技术：

1、风力发电机叶片的设计直接影响风能的转换效率，直接影响其年发电量，是风能，利用的重要一环，如今风力发电机叶片的运用已近非常的广泛，为当今社会的电力发展做出了巨大的贡献，风力发电机叶片在运输的过程中需要使用夹持装置进行固定，提高风力发电叶片的稳定性，当前的风力发电机叶片的夹持装置还不够成熟，不能稳定的夹持，且不能做到夹持工作的简单化，移动不便，使用较为困难。

2、根据对比文件(专利名称：一种风力发电叶片夹持装置，授权公告号为cn213574472u申请号为202022182740.5)该装置结构效果显著，但是风力发电叶片与安装板为硬连接，在运输的过程中可能会对叶片造成损伤，且装置移动的效果差，不便于短距离的移动，装置不可调节高度，使用时有一些不便。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型的目的在于提供一种风力发电叶片用夹持装置，解决了根据对比文件(专利名称：一种风力发电叶片夹持装置，授权公告号为cn213574472 u申请号为202022182740.5)该装置结构效果显著，但是风力发电叶片与安装板为硬连接，在运输的过程中可能会对叶片造成损伤，且装置移动的效果差，不便于短距离的移动，装置不可调节高度，使用时有一些不便。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种风力发电叶片用夹持装置，包括上座板，所述上座板上端中心开设限位凹槽，所述限位凹槽的底部设置缓冲垫，所述上座板的上端转动连接紧固件，所述紧固件包括限位壳，所述限位壳的左侧设置铰链，所述限位壳的内部设置限位内圈，所述上座板的上端设置限位器，所述限位器包括固定座，所述固定座贯穿连接调整杆，所述调整杆的端部转动连接调整块，所述调整块的表面设置软垫，所述上座板的下方设置伸缩架，所述伸缩架的内部设置有支撑杆一，所述支撑杆一转动连接支撑杆二，所述伸缩架的内部堆成设置两对支撑杆一和支撑杆二，所述支撑杆一和支撑杆二的上端转动连接滑块，所述滑块滑动连接滑槽，所述伸缩架设置两对，两对所述伸缩架通过若干连接转轴转动连接，若干所述连接转轴中下方中间的连接转轴外套轴套，所述轴套外套两个缸套，两个所述缸套的下端固定连接两个气缸，所述气缸的下端固定连接底座，所述底座的下端设置四个滑轮，所述滑轮设置自锁结构。

5、优选的，所述紧固件以上座板短边中心线为中线设置两个，所述紧固件的铰链转动连接上座板和限位壳，所述紧固件与限位凹槽相适配，便于给发电叶片限位。

6、优选的，所述限位器设置有四个，以上座板短边中心线为轴两两对称分布在上座板上端，所述固定座固定连接上座板，限位器结构稳固，限位效果好。

7、优选的，所述滑槽设置有八条，每四条分布在上座板下端和底座上端，所述滑槽与滑块相适配，便于伸缩架伸缩。

8、优选的，所述伸缩架的上下端转动连接四个滑块，两个所述伸缩架通过若干连接转轴连接，所述伸缩架可通过连接转轴上下伸缩，伸缩结构可以提高效率。

9、优选的，所述气缸设置有两个，以底座短边中心线为中心对称分布，两个所述气缸上端固定连接两个缸套，两个所述缸套内部固定连接轴套，轴套套在下方中心的连接转轴上，气缸可带动两个伸缩架上下伸缩，电动结构效率较高。

10、优选的，所述限位内圈、缓冲垫和软垫的材质为软质橡胶材料，软质橡胶材料夹持的效果好。

11、与现有技术相比，本实用新型的有益效果是：

12、1、该风力发电叶片用夹持装置，设置了限位凹槽和相适配的紧固件、限位器，限位的效果很好，限位凹槽的设置为风力发电机叶片提供了侧向支撑力，紧固件和上座板转动连接，通过螺栓锁紧连接，使用方便，限位器的可调范围大，使用灵活，限位内圈、缓冲垫和软垫的材质为软质橡胶材料，软质橡胶材料和风力发电机叶片软接触，避免造成损伤，非常实用；

13、2、该风力发电叶片用夹持装置，设置了滑槽、伸缩架、滑块、连接转轴、轴套、缸套和气缸，气缸上下可带动伸缩架上下伸缩，抬升和降低风力发电机叶片的高度，便于不同的组装作业，提高了装置的效率，底座下方设置了四个滑轮，提升了装置在夹持风力发电机叶片时短距离转移的能力，非常实用，装置的结构简单，便于组装。

技术特征：

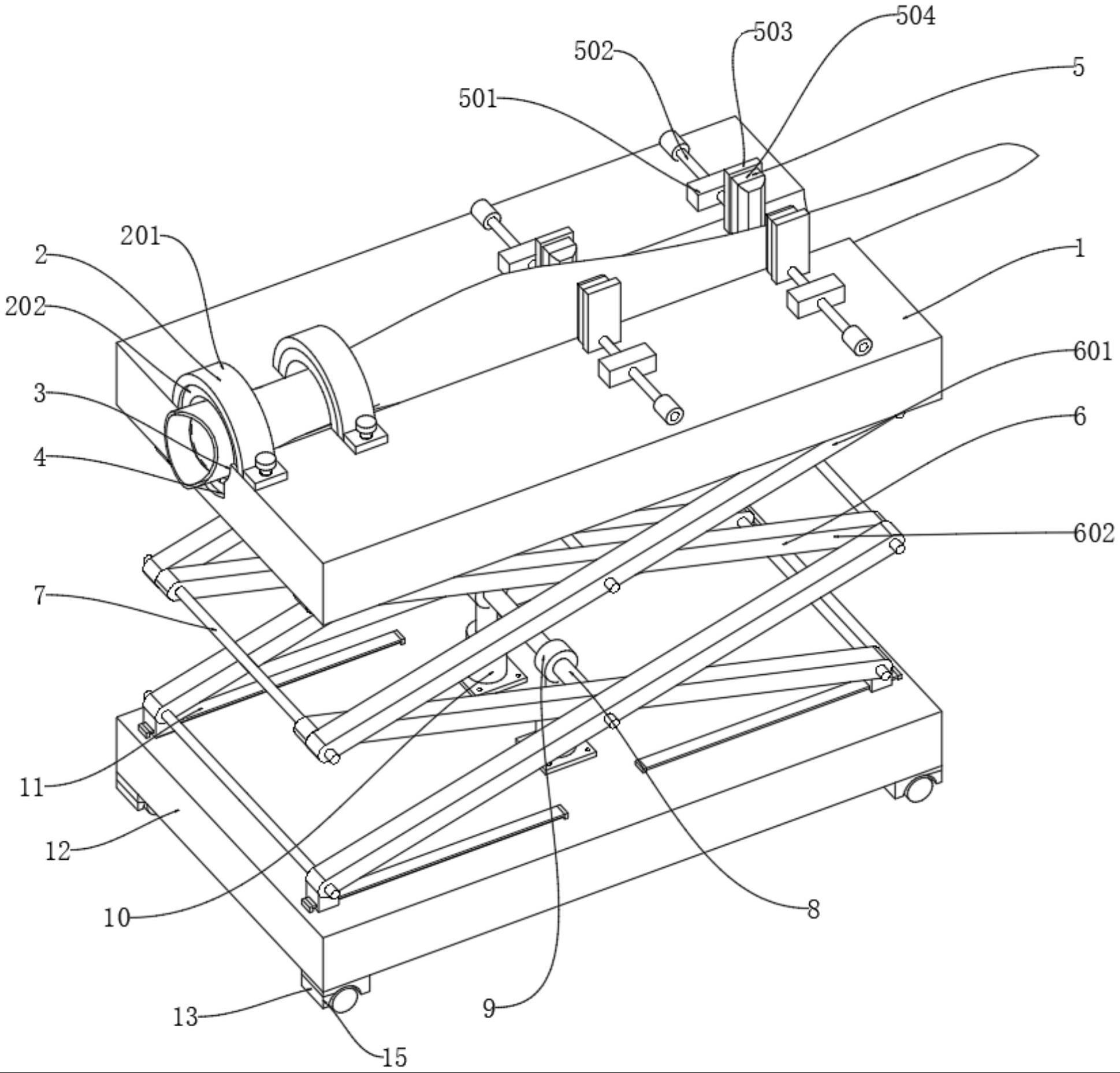

1.一种风力发电叶片用夹持装置，包括上座板(1)，其特征在于：所述上座板(1)上端中心开设限位凹槽(3)，所述限位凹槽(3)的底部设置缓冲垫(4)，所述上座板(1)的上端转动连接紧固件(2)，所述紧固件(2)包括限位壳(201)，所述限位壳(201)的左侧设置铰链(203)，所述限位壳(201)的内部设置限位内圈(202)，所述上座板(1)的上端设置限位器(5)，所述限位器(5)包括固定座(501)，所述固定座(501)贯穿连接调整杆(502)，所述调整杆(502)的端部转动连接调整块(503)，所述调整块(503)的表面设置软垫(504)，所述上座板(1)的下方设置伸缩架(6)，所述伸缩架(6)的内部设置有支撑杆一(601)，所述支撑杆一(601)转动连接支撑杆二(602)，所述伸缩架(6)的内部堆成设置两对支撑杆一(601)和支撑杆二(602)，所述支撑杆一(601)和支撑杆二(602)的上端转动连接滑块(14)，所述滑块(14)滑动连接滑槽(11)，所述伸缩架(6)设置两对，两对所述伸缩架(6)通过若干连接转轴(7)转动连接，若干所述连接转轴(7)中下方中间的连接转轴(7)外套轴套(8)，所述轴套(8)外套两个缸套(9)，两个所述缸套(9)的下端固定连接两个气缸(10)，所述气缸(10)的下端固定连接底座(12)，所述底座(12)的下端设置四个滑轮(13),所述滑轮(13)设置自锁结构(15)。

2.根据权利要求1所述的一种风力发电叶片用夹持装置，其特征在于：所述紧固件(2)以上座板(1)短边中心线为中线设置两个，所述紧固件(2)的铰链(203)转动连接上座板(1)和限位壳(201)，所述紧固件(2)与限位凹槽(3)相适配。

3.根据权利要求1所述的一种风力发电叶片用夹持装置，其特征在于：所述限位器(5)设置有四个，以上座板(1)短边中心线为轴两两对称分布在上座板(1)上端，所述固定座(501)固定连接上座板(1)。

4.根据权利要求1所述的一种风力发电叶片用夹持装置，其特征在于：所述滑槽(11)设置有八条，每四条分布在上座板(1)下端和底座(12)上端，所述滑槽(11)与滑块(14)相适配。

5.根据权利要求1所述的一种风力发电叶片用夹持装置，其特征在于：所述伸缩架(6)的上下端转动连接四个滑块(14)，两个所述伸缩架(6)通过若干连接转轴(7)连接，所述伸缩架(6)可通过连接转轴(7)上下伸缩。

6.根据权利要求1所述的一种风力发电叶片用夹持装置，其特征在于：所述气缸(10)设置有两个，以底座(12)短边中心线为中心对称分布，两个所述气缸(10)上端固定连接两个缸套(9)，两个所述缸套(9)内部固定连接轴套(8)，轴套(8)套在下方中心的连接转轴(7)上，气缸(10)可带动两个伸缩架(6)上下伸缩。

7.根据权利要求1所述的一种风力发电叶片用夹持装置，其特征在于：所述限位内圈(202)、缓冲垫(4)和软垫(504)的材质为软质橡胶材料。

技术总结
本技术涉及风力发电叶片夹持技术领域，尤其为一种风力发电叶片用夹持装置，包括上座板，所述上座板上端中心开设限位凹槽，所述上座板的上端转动连接紧固件所述上座板的上端设置限位器，所述上座板的下方设置伸缩架，所述伸缩架通过若干连接转轴转动连接，若干所述连接转轴中下方中间的连接转轴外套轴套，所述轴套外套两个缸套，两个所述缸套的下端固定连接两个气缸，所述气缸的下端固定连接底座，所述底座的下端设置四个滑轮。该一种风力发电叶片用夹持装置，设置了限位凹槽和相适配的紧固件、限位器，限位的效果很好，限位凹槽的设置为风力发电机叶片提供了侧向支撑力，设置了伸缩结构和滑轮，便于抬升、降低夹持装置高度和短距离运输。

技术研发人员：付占文,赵国鹏,王建平,赵艳阳,白玉宝,曹伟,石业勇
受保护的技术使用者：锡林浩特市京运通风力发电有限公司
技术研发日：20230210
