一种切纸机用辅助输送装置的制作方法

本技术涉及切纸机，更具体地说，涉及一种切纸机用辅助输送装置。

背景技术：

1、切纸机的入料输送机构包括一条输送台，输送台的末端与切纸机的纸材入口通道对接，输送台上一般通过其上设置的电动输送辊，将纸垛由输送台将纸垛送入切纸机中，由切纸机将整条纸垛切多段。

2、目前切纸机用的输送装置一般需要人工对其上的纸垛进行对齐、挤压，从而避免纸垛歪斜、不齐、隆起，但切纸机上的切纸刀都是比较锋利的，人员在整理纸垛过程中，存在一定的安全隐患，且人工整理纸垛受人为因素，整理纸垛的时间和质量不能统一和保证，导致后续的切纸质量受到影响，本实用新型针对以上问题提出了一种新的解决方案。

技术实现思路

1、针对现有技术中存在的问题，本实用新型的目的在于提供一种切纸机用辅助输送装置，以解决背景技术中所提到的技术问题。

2、为解决上述问题，本实用新型采用如下的技术方案。

3、一种切纸机用辅助输送装置，包括与置于切纸机输送通道上的输送台，输送台上设置有多组电动输送辊，所述输送台的前后两侧沿其输送方向对称设置有环状导轨，环状导轨上滑动连接有多组滑块，滑块上设置有通孔，滑块的外侧通过支架设置有推杆电机，推杆电机的工作端上设置有基座，基座滑动连接通孔中，基座靠近输送台工作区的一侧设置有推板，推板的底部与输送台贴合，环状导轨的外侧设置有驱动机构，驱动机构上等间距设置有多组连接机构，连接机构与滑块的外侧可拆卸连接，输送台的前后两侧分别设置有安装架，两组安装架之间平行于输送台宽度方向固定有安装梁，安装梁上对称转动连接有两组第一液压杆，第一液压杆的底部可伸缩端转动连接有压板，压板的上端面一侧转动连接有两组第二液压杆，第二液压杆沿竖直方向固定在安装架上。

4、优选的是，所述滑块的靠近所述输送台工作区的一侧设置有沿输送方向的丝杆，丝杆转动连接在滑块上，丝杆的一端轴向安装有微型伺服电机，微型伺服电机安装到滑块上，丝杆上传动连接有安装座，安装座上设置有电动伸缩杆，电动伸缩杆的可伸缩端固定有t型角板。

5、进一步的是，所述滑块的内侧设置有位置感应片，所述输送台上设置有两组位置传感器，每组所述位置传感器包括两个配合使用的位置传感器，位置感应片与位置传感器配合设置，位置传感器与所述推杆电机、所述电动伸缩杆电性连接。

6、优选的是，所述驱动机构包括环状链条、链轮、第一齿轮、第二齿轮、步进电机，所述链轮设置有多组，多组所述链轮分别转动连接在所述环状导轨上，多组链轮之间通过所述环状链条传动，其中一组链轮上轴向固定在第一齿轮上，步进电机安装到环状导轨上，步进电机的水平输出端轴向固定在第二齿轮上，第一齿轮与第二齿轮啮合。

7、进一步的是，所述连接机构包括连接座、电磁铁、无动力伸缩杆、弹簧，连接座固定在所述环状链条上，连接座上设置有安装槽，无动力伸缩杆的一端固定在安装槽中，无动力伸缩杆的另一端固定在电磁铁，弹簧套接在无动力伸缩杆上，且弹簧的两端分别固定在电磁铁和安装槽中，所述滑块的外侧设置有磁性金属块，磁性金属块与电磁铁配合设置。

8、优选的是，所述输送台的中部沿其输送方向设置有中线。

9、相比于现有技术，本实用新型的优点在于：

10、本实用新型中环状导轨、滑块、推杆电机、驱动机构、连接机构、第一液压杆、第二液压杆的设计，通过驱动机构带动滑块沿着环状导轨运行，运行过程中，利用推杆电机、第一液压杆、第二液压杆对待裁切的纸张进行推压定位，避免人工整理纸垛，保证作业安全，避免纸张歪斜、隆起，保证裁切质量。

技术特征：

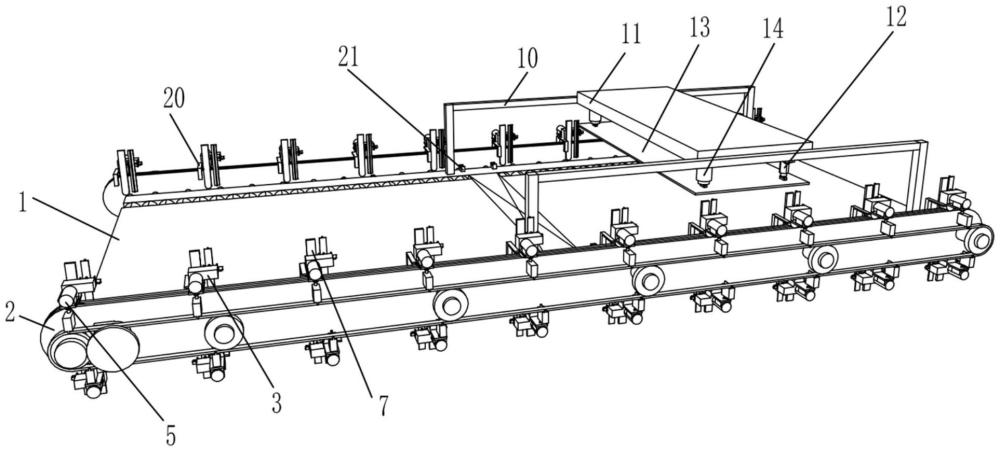

1.一种切纸机用辅助输送装置，包括与置于切纸机输送通道上的输送台(1)，输送台(1)上设置有多组电动输送辊，其特征在于：所述输送台(1)的前后两侧沿其输送方向对称设置有环状导轨(2)，环状导轨(2)上滑动连接有多组滑块(3)，滑块(3)上设置有通孔(4)，滑块(3)的外侧通过支架设置有推杆电机(5)，推杆电机(5)的工作端上设置有基座(6)，基座(6)滑动连接通孔(4)中，基座(6)靠近输送台(1)工作区的一侧设置有推板(7)，推板(7)的底部与输送台(1)贴合，环状导轨(2)的外侧设置有驱动机构(8)，驱动机构(8)上等间距设置有多组连接机构(9)，连接机构(9)与滑块(3)的外侧可拆卸连接，输送台(1)的前后两侧分别设置有安装架(10)，两组安装架(10)之间平行于输送台(1)宽度方向固定有安装梁(11)，安装梁(11)上对称转动连接有两组第一液压杆(12)，第一液压杆(12)的底部可伸缩端转动连接有压板(13)，压板(13)的上端面一侧转动连接有两组第二液压杆(14)，第二液压杆(14)沿竖直方向固定在安装架(10)上。

2.根据权利要求1所述的一种切纸机用辅助输送装置，其特征在于：所述滑块(3)的靠近所述输送台(1)工作区的一侧设置有沿输送方向的丝杆(15)，丝杆(15)转动连接在滑块(3)上，丝杆(15)的一端轴向安装有微型伺服电机(16)，微型伺服电机(16)安装到滑块(3)上，丝杆(15)上传动连接有安装座(17)，安装座(17)上设置有电动伸缩杆(18)，电动伸缩杆(18)的可伸缩端固定有t型角板(19)。

3.根据权利要求2所述的一种切纸机用辅助输送装置，其特征在于：所述滑块(3)的内侧设置有位置感应片(20)，所述输送台(1)上设置有两组位置传感器(21)，每组所述位置传感器(21)包括两个配合使用的位置传感器(21)，位置感应片(20)与位置传感器(21)配合设置，位置传感器(21)与所述推杆电机(5)、所述电动伸缩杆(18)电性连接。

4.根据权利要求1所述的一种切纸机用辅助输送装置，其特征在于：所述驱动机构(8)包括环状链条(801)、链轮(802)、第一齿轮(803)、第二齿轮(804)、步进电机(805)，所述链轮(802)设置有多组，多组所述链轮(802)分别转动连接在所述环状导轨(2)上，多组链轮(802)之间通过所述环状链条(801)传动，其中一组链轮(802)上轴向固定在第一齿轮(803)上，步进电机(805)安装到环状导轨(2)上，步进电机(805)的水平输出端轴向固定在第二齿轮(804)上，第一齿轮(803)与第二齿轮(804)啮合。

5.根据权利要求4所述的一种切纸机用辅助输送装置，其特征在于：所述连接机构(9)包括连接座(901)、电磁铁(902)、无动力伸缩杆(903)、弹簧(904)，连接座(901)固定在所述环状链条(801)上，连接座(901)上设置有安装槽(905)，无动力伸缩杆(903)的一端固定在安装槽(905)中，无动力伸缩杆(903)的另一端固定在电磁铁(902)，弹簧(904)套接在无动力伸缩杆(903)上，且弹簧(904)的两端分别固定在电磁铁(902)和安装槽(905)中，所述滑块(3)的外侧设置有磁性金属块(906)，磁性金属块(906)与电磁铁(902)配合设置。

6.根据权利要求1所述的一种切纸机用辅助输送装置，其特征在于：所述输送台(1)的中部沿其输送方向设置有中线。

技术总结
本技术涉及一种切纸机用辅助输送装置，包括与置于切纸机输送通道上的输送台，输送台的前后两侧沿其输送方向对称设置有环状导轨，环状导轨上滑动连接有多组滑块，滑块上设置有通孔，滑块的外侧设置有推杆电机，推杆电机的工作端上设置有基座，环状导轨的外侧设置有驱动机构，驱动机构上等间距设置有多组连接机构，输送台的前后两侧分别设置有安装架，两组安装架之间固定有安装梁，安装梁上对称转动连接有两组第一液压杆，第一液压杆的底部连接有压板，压板的上端面一侧转动连接有两组第二液压杆；环状导轨、滑块、推杆电机、驱动机构、连接机构、第一液压杆、第二液压杆的设计，对待裁切的纸张进行推压定位，保证裁切质量。

技术研发人员：吴佑轩,李海,冯伟明,李光荣,苟延泉,吴远清,彭富贵,胡文富,吕泉润
受保护的技术使用者：重庆乔远环保科技有限公司
技术研发日：20230927
技术公布日：2024/5/9
