载具和设备的制作方法

本技术属于固定设备，具体地，本技术涉及一种载具和设备。

背景技术：

1、随着用户对产品制备要求的不断提高，产品在加工过程中一般需要经过多个工序；在某些工序中，产品需要通过载具进行固定，以便于产品的加工和成型。

2、现有技术中，单一的载具只能适应单一尺寸的产品，在对不同尺寸产品进行固定时，载具往往也需要更换，增加了载具的设计和制作成本，影响了产品固定的工作效率。

技术实现思路

1、本实用新型的一个目的是提供一种载具和设备的新技术方案。

2、根据本实用新型的第一方面，提供了一种载具，包括：

3、底板；

4、夹持组件，所述夹持组件包括止位件和活动件，所述止位件固定设置于所述底板上，所述活动件活动连接于所述底板上并与所述止位件之间形成夹持空间，所述夹持空间用于固定工件；

5、吸盘，所述吸盘通过调节件活动连接于所述底板上并用于吸附工件。

6、可选地，所述调节件包括连杆，所述连杆的一端连接于所述底板上，所述连杆的另一端连接所述吸盘。

7、可选地，所述底板上具有多个第二安装孔，多个所述第二安装孔呈阵列分布于所述底板上，所述连杆的一端连接于至少一个所述第二安装孔中。

8、可选地，所述调节件包括调节螺母，所述吸盘沿第三方向与所述调节螺母连接；

9、所述止位件和所述活动件在第一方向和第二方向的至少一个方向上相对设置，所述第三方向垂直于所述第一方向和第二方向相交形成的平面。

10、可选地，还包括第一驱动件，所述止位件包括第一止位件，所述活动件包括第一活动件；

11、所述第一活动件和所述第一止位件在第一方向上相对设置于所述底板上；

12、所述第一活动件通过所述第一驱动件连接于所述底板上，所述第一驱动件被配置为驱动所述第一活动件沿第一方向移动。

13、可选地，还包括第二驱动件，所述止位件包括第二止位件，所述活动件包括第二活动件；

14、所述第二活动件和所述第二止位件在第二方向上相对设置于所述底板上，所述第二方向与所述第一方向垂直；

15、所述第二止位件通过所述第二驱动件连接于所述底板上，所述第二驱动件被配置为驱动所述第二活动件沿第二方向移动。

16、可选地，所述底板上具有多个第一安装孔，多个所述第一安装孔沿所述第二方向间隔排布，所述止位件可拆卸连接于至少一个所述第一安装孔中。

17、可选地，所述第一止位件上具有多个装配孔，多个所述装配孔沿第一方向间隔排布，所述第一止位件通过至少一个所述装配孔连接于所述第一安装孔中。

18、可选地，还包括光源组件，所述底板上具有中空区域；

19、所述光源组件连接于所述底板远离所述夹持空间的一侧，并且所述光源组件被配置为通过所述中空区域照射工件。

20、可选地，在所述第三方向上，所述调节螺母在所述底板上的投影位于所述中空区域中。

21、可选地，所述连杆能够带动所述吸盘和所述调节螺母在所述第一方向和第二方向相交形成的平面内活动；

22、在所述第三方向上，所述吸盘和所述调节螺母的活动区域的投影位于所述中空区域中。

23、可选地，所述光源组件包括安装板和光源，所述安装板连接于所述底板远离所述夹持空间的一侧，所述光源安装于所述安装板上并能够与所述工件正对。

24、根据本实用新型的第二方面，提供了一种设备，包括工件和第一方面所述的载具；

25、所述工件能够固定于所述夹持空间。

26、本实用新型的一个技术效果在于：

27、本申请实施例提供了一种载具，所述载具包括底板；夹持组件，所述夹持组件包括止位件和活动件，所述止位件固定设置于所述底板上，所述活动件活动连接于所述底板上并与所述止位件之间形成夹持空间，所述夹持空间用于固定工件；吸盘，吸盘通过调节件活动连接于底板上并用于吸附工件。所述夹持空间在用于固定工件时，能够实现对不同尺寸和形状工件的兼容夹持，提高了所述载具固定工件的工作效率。

28、通过以下参照附图对本实用新型的示例性实施例的详细描述，本实用新型的其它特征及其优点将会变得清楚。

技术特征：

1.一种载具，其特征在于，包括：

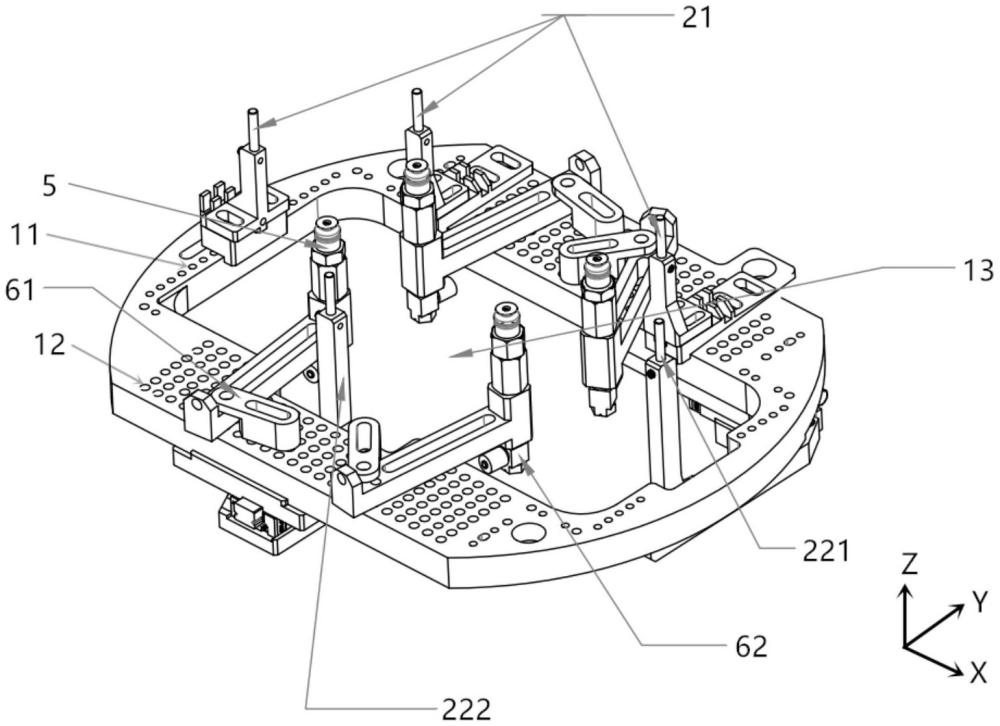

2.根据权利要求1所述的载具，其特征在于，所述调节件(6)包括连杆(61)，所述连杆(61)的一端连接于所述底板(1)上，所述连杆(61)的另一端连接所述吸盘(5)。

3.根据权利要求2所述的载具，其特征在于，所述底板(1)上具有多个第二安装孔(12)，多个所述第二安装孔(12)呈阵列分布于所述底板(1)上，所述连杆(61)的一端连接于至少一个所述第二安装孔(12)中。

4.根据权利要求2所述的载具，其特征在于，所述调节件(6)包括调节螺母(62)，所述吸盘(5)沿第三方向与所述调节螺母(62)连接；

5.根据权利要求1所述的载具，其特征在于，还包括第一驱动件(3)，所述止位件(21)包括第一止位件(211)，所述活动件(22)包括第一活动件(221)；

6.根据权利要求5所述的载具，其特征在于，还包括第二驱动件(4)，所述止位件(21)包括第二止位件(212)，所述活动件(22)包括第二活动件(222)；

7.根据权利要求6所述的载具，其特征在于，所述底板(1)上具有多个第一安装孔(11)，多个所述第一安装孔(11)沿所述第二方向间隔排布，所述止位件(21)可拆卸连接于至少一个所述第一安装孔(11)中。

8.根据权利要求7所述的载具，其特征在于，所述第一止位件(211)上具有多个装配孔(213)，多个所述装配孔(213)沿第一方向间隔排布，所述第一止位件(211)通过至少一个所述装配孔(213)连接于所述第一安装孔(11)中。

9.根据权利要求4所述的载具，其特征在于，还包括光源组件(7)，所述底板(1)上具有中空区域(13)；

10.根据权利要求9所述的载具，其特征在于，在所述第三方向上，所述调节螺母(62)在所述底板(1)上的投影位于所述中空区域(13)中。

11.根据权利要求9所述的载具，其特征在于，所述连杆(61)能够带动所述吸盘(5)和所述调节螺母(62)在所述第一方向和第二方向相交形成的平面内活动；

12.根据权利要求9所述的载具，其特征在于，所述光源组件(7)包括安装板(71)和光源(72)，所述安装板(71)连接于所述底板(1)远离所述夹持空间的一侧，所述光源(72)安装于所述安装板(71)上并能够与所述工件(100)正对。

13.一种设备，其特征在于，包括工件(100)和权利要求1-12任一项所述的载具；

技术总结
本申请实施例提供了一种载具和设备，载具包括底板；夹持组件，夹持组件包括止位件和活动件，止位件固定设置于底板上，活动件活动连接于底板上并与止位件之间形成夹持空间，夹持空间用于固定工件；吸盘，吸盘通过调节件活动连接于底板上并用于吸附工件。夹持空间在用于固定工件时，能够实现对不同尺寸和形状工件的兼容夹持，提高了载具固定工件的工作效率。

技术研发人员：请求不公布姓名,请求不公布姓名,请求不公布姓名,请求不公布姓名,请求不公布姓名
受保护的技术使用者：江苏立导科技有限公司
技术研发日：20231017
技术公布日：2024/7/29
