一种生产线用拆装式翻边辅助架的制作方法

本技术涉及机械加工，具体为一种生产线用拆装式翻边辅助架。

背景技术：

1、在工厂的自动化生产中，时常会遇到需要对板类产品的上下两面进行加工处理，所以在加工完一面之后，需要进行翻面处理，加工另外一个面，有的翻面采用机器手加真空吸盘来进行翻面。

2、目前，现有技术需要一个机械手先吸附抓取板类的产品然后翻转，再由另一个机械手吸附住产品的反面，之后将产品放入到待加工的工位，此种翻面方式需要两个机械手协同工作，定位精度低，且很难与适应生产线的生产方式，两个机械手造价成本过于高昂，导致生产成本较高，因此，亟需一种生产线用拆装式翻边辅助架来解决上述问题。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种生产线用拆装式翻边辅助架，具备成本等优点，解决了要两个机械手协同工作，定位精度低，且很难与适应生产线的生产方式，并且，两个机械手造价成本高昂的问题。

3、(二)技术方案

4、本实用新型解决上述技术问题的技术方案如下：一种生产线用拆装式翻边辅助架，包括加工台和机械手臂，所述加工台的顶部放置有模具，所述模具的内部开设有卡槽，所述卡槽的内部插接有辅助架，所述辅助架的顶部固定连接有放置座，所述辅助架的内部转动连接有螺纹杆，所述螺纹杆的底部螺纹连接有第一楔形块，所述辅助架的内部固定连接有滑动杆，所述滑动杆的外部滑动连接有连接套，所述连接套的顶部固定连接有第二楔形块，所述模具的内部开设有限位槽，所述第二楔形块远离辅助架的一端插接于限位槽的内部。

5、本实用新型的有益效果是：

6、该生产线用拆装式翻边辅助架，通过设置放置座与机械手臂配合对工件进行翻转，造价成本低廉，实用性强，并且，能够便捷对辅助架进行拆卸，提高了使用的便捷性。

7、在上述技术方案的基础上，本实用新型还可以做如下改进。

8、进一步，所述第一楔形块远离螺纹杆的一端与第二楔形块斜面接触，所述第二楔形块的数量为两个，两个所述第二楔形块位于第一楔形块的左右两端。

9、采用上述进一步方案的有益效果是，当第一楔形块向下移动时会对两个第二楔形块进行推离，从而使第二楔形块保持与限位槽的限位状态。

10、进一步，所述滑动杆的外部套设有弹簧，所述弹簧远离辅助架的一端与连接套固定连接。

11、采用上述进一步方案的有益效果是，通过弹簧对连接套进行推离，从而使第二楔形块取消与限位槽的限位状态，便于对辅助架进行拆卸。

12、进一步，所述模具的内部设置有紧固螺栓，所述模具通过紧固螺栓与加工台固定连接。

13、采用上述进一步方案的有益效果是，通过紧固螺栓对模具进行固定，方便调节模具的安装位置。

14、进一步，所述第一楔形块的外部固定连接有滑块，所述辅助架的内部开设有滑槽，所述滑块滑动连接于滑槽的内部，所述螺纹杆的顶部固定连接有旋转把。

15、采用上述进一步方案的有益效果是，第一楔形块通过滑块进行限位，防止第一楔形块移动时偏移，提高结构的稳定性。

16、进一步，所述模具的顶部固定连接有加工座，所述机械手臂靠近加工台的一端固定安装有吸附头。

17、采用上述进一步方案的有益效果是，通过吸附头对工件进行吸附。

技术特征：

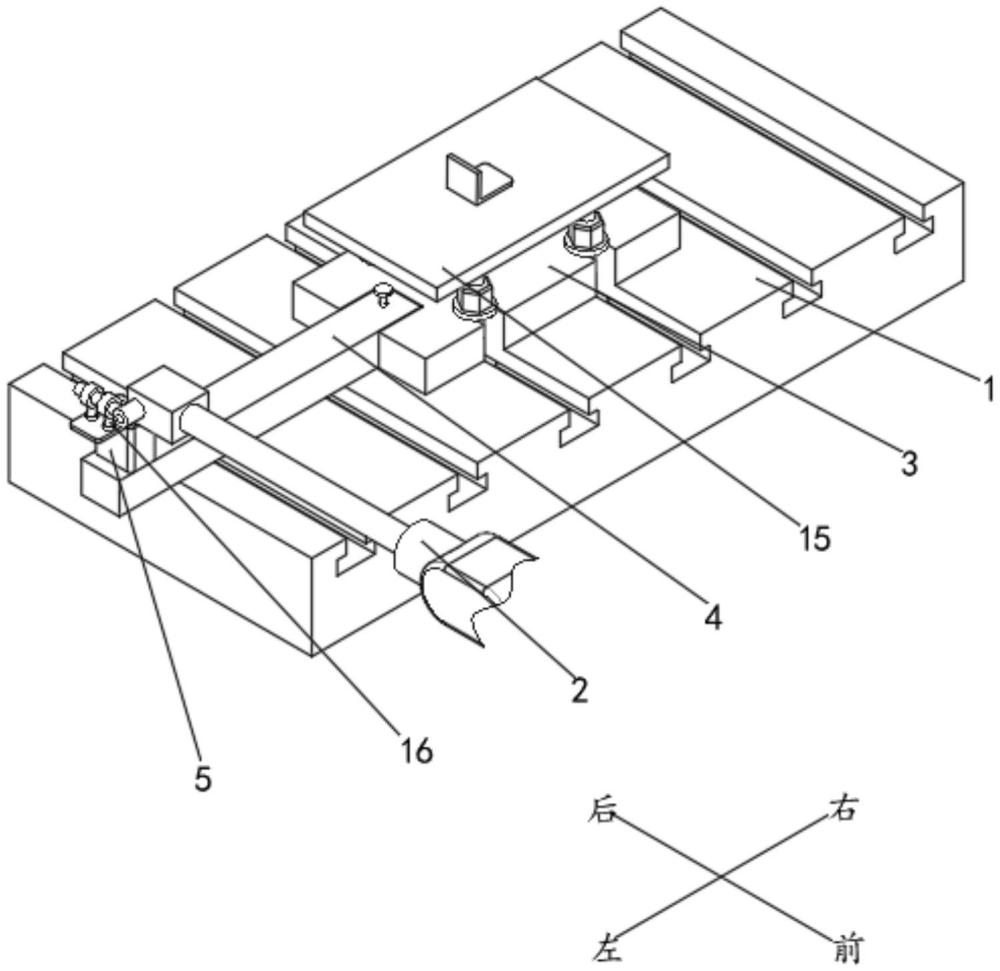

1.一种生产线用拆装式翻边辅助架，包括加工台(1)和机械手臂(2)，其特征在于：所述加工台(1)的顶部放置有模具(3)，所述模具(3)的内部开设有卡槽，所述卡槽的内部插接有辅助架(4)，所述辅助架(4)的顶部固定连接有放置座(5)，所述辅助架(4)的内部转动连接有螺纹杆(6)，所述螺纹杆(6)的底部螺纹连接有第一楔形块(7)，所述辅助架(4)的内部固定连接有滑动杆(8)，所述滑动杆(8)的外部滑动连接有连接套(10)，所述连接套(10)的顶部固定连接有第二楔形块(11)，所述模具(3)的内部开设有限位槽，所述第二楔形块(11)远离辅助架(4)的一端插接于限位槽的内部。

2.根据权利要求1所述的一种生产线用拆装式翻边辅助架，其特征在于：所述第一楔形块(7)远离螺纹杆(6)的一端与第二楔形块(11)斜面接触，所述第二楔形块(11)的数量为两个，两个所述第二楔形块(11)位于第一楔形块(7)的左右两端。

3.根据权利要求1所述的一种生产线用拆装式翻边辅助架，其特征在于：所述滑动杆(8)的外部套设有弹簧(9)，所述弹簧(9)远离辅助架(4)的一端与连接套(10)固定连接。

4.根据权利要求1所述的一种生产线用拆装式翻边辅助架，其特征在于：所述模具(3)的内部设置有紧固螺栓(12)，所述模具(3)通过紧固螺栓(12)与加工台(1)固定连接。

5.根据权利要求1所述的一种生产线用拆装式翻边辅助架，其特征在于：所述第一楔形块(7)的外部固定连接有滑块(13)，所述辅助架(4)的内部开设有滑槽，所述滑块(13)滑动连接于滑槽的内部，所述螺纹杆(6)的顶部固定连接有旋转把(14)。

6.根据权利要求1所述的一种生产线用拆装式翻边辅助架，其特征在于：所述模具(3)的顶部固定连接有加工座(15)，所述机械手臂(2)靠近加工台(1)的一端固定安装有吸附头(16)。

技术总结
本技术涉及机械加工技术领域，且公开了一种生产线用拆装式翻边辅助架，包括加工台和机械手臂，所述加工台的顶部放置有模具，所述模具的内部开设有卡槽，所述卡槽的内部插接有辅助架，所述辅助架的顶部固定连接有放置座，所述辅助架的内部转动连接有螺纹杆，所述螺纹杆的底部螺纹连接有第一楔形块，所述辅助架的内部固定连接有滑动杆，所述滑动杆的外部滑动连接有连接套，所述连接套的顶部固定连接有第二楔形块，所述模具的内部开设有限位槽，所述第二楔形块远离辅助架的一端插接于限位槽的内部。该生产线用拆装式翻边辅助架，通过设置放置座与机械手臂配合对工件进行翻转，造价成本低廉，实用性强，并且，能够便捷对辅助架进行拆卸。

技术研发人员：陈昌金
受保护的技术使用者：数码模冲压技术（武汉）有限公司
技术研发日：20231128
技术公布日：2024/7/23
