一种新型机械加工夹具的制作方法

本技术涉及机械加工，具体为一种新型机械加工夹具。

背景技术：

1、机械加工是指通过一种机械设备对工件的外形尺寸或者性能进行改变，按照所需零件的不同形状，将原料或者毛坯制成产品的全部过程，统称为机械加工，在进行机械加工时，需要用到夹具，将零件或者半成品毛坯进行夹持固定。

2、现有技术存在以下问题：

3、目前现有的机械加工夹具在进行使用时不能够根据被加工工件的大小以及长度的不同进行灵活的调节，从而降低夹具的使用效果，同时在工件进行加工时通常需要对工件进行翻面，而现有的加工夹具不能够对工件进行翻面，从而需要人工手动拆卸翻面，从而大大的降低加工效率。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种新型机械加工夹具，解决了现今存在的机械加工夹具对于不同大小长度不同的工件夹持时灵活性不足以及不能够做到对工件进行翻面的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种新型机械加工夹具，包括底座，所述底座的上方设置有滑轨，所述滑轨的上方设置有滑座，所述滑座的上方设置有固定板，所述滑座的下方内部设置有凹槽，所述底座的表面开设有滑槽，所述套筒的内部设置有锁紧螺杆，所述锁紧螺杆的一侧设置有卡板，所述卡板的一侧设置有防滑垫，其特征在于：所述底座的一侧设置有调节机构，所述固定板的表面设置有旋转机构，所述固定板的内部设置有轴承套，所述轴承套的内部设置有套筒。

3、作为本实用新型的一种优选技术方案，所述调节机构包括第一电机、隔板、第一螺杆、第二螺杆、螺纹套以及滑块，所述第一电机与底座固定安装，所述第一螺杆和第二螺杆活动连接在隔板的两侧，所述螺纹套与第一螺杆螺纹连接，所述滑块与螺纹套固定安装。

4、作为本实用新型的一种优选技术方案，所述旋转机构包括卡座、第二电机、轴杆、主齿轮以及齿环，所述第二电机固定安装在卡座的内部，所述轴杆与第二电机传动连接，所述主齿轮与齿环齿合连接。

5、作为本实用新型的一种优选技术方案，所述第一电机位于底座的两侧表面，所述第一电机分别与第一螺杆和第二螺杆螺纹连接，所述第一螺杆和第二螺杆镜像排布。

6、作为本实用新型的一种优选技术方案，所述螺纹套与滑座之间固定连接有滑块，所述滑块与滑槽滑动连接，所述滑轨的下方两侧开设的凹槽与滑轨滑动连接。

7、作为本实用新型的一种优选技术方案，所述卡座固定安装在固定板的正面表面，所述齿环固定安装在套筒的一侧外部表面，所述主齿轮与轴杆固定安装。

8、作为本实用新型的一种优选技术方案，所述滑轨固定安装在底座的上部表面两侧，所述滑槽位于滑轨之间，所述锁紧螺杆环绕螺纹连接在套筒的内部四周，所述卡板与锁紧螺杆活动连接。

9、与现有技术相比，本实用新型提供了一种新型机械加工夹具，具备以下有益效果：

10、1、本实用新型提供了一种新型机械加工夹具，通过在底座的两侧表面固定安装的第一电机，而第一电机分别与第一螺杆和第二螺杆传动连接，同时第一螺杆和第二螺杆镜像排布且两者表面均螺纹连接有螺纹套，而螺纹套通过连接块分别与两组滑座固定连接，故而在第一电机的启动下能够使得两组滑座通过固定板带动镜像排布的套筒水平移动调节两者的间距，从而适用于不同长度工件的夹持，同时配合安装在套筒内部的锁紧螺杆以及卡板的作用下使得不同大小的工件均可进行固定，因此本装置在进行使用时能够对夹具进行灵活便捷的调节，从而适用于不同大小长度的工件的夹持固定。

11、2、本实用新型提供了一种新型机械加工夹具，通过在固定板与套筒之间活动连接的轴承套，而套筒的一侧外部表面固定安装有齿环，同时在固定板表面的卡座内部安装有第二电机，故而通过第二电机的启动能够使得轴杆带动主齿轮转动，而由于主齿轮与齿环齿合连接，故而通过齿环以及轴承套的作用下能够使得套筒在固定板的内部进行转动，从而带动套筒内部夹持固定的工件进行转动，从而实现对工件翻面的效果，因此在需要对工件进行翻面加工时无需将工件取下便可进行便捷翻面，从而大大的提高了加工的效率。

技术特征：

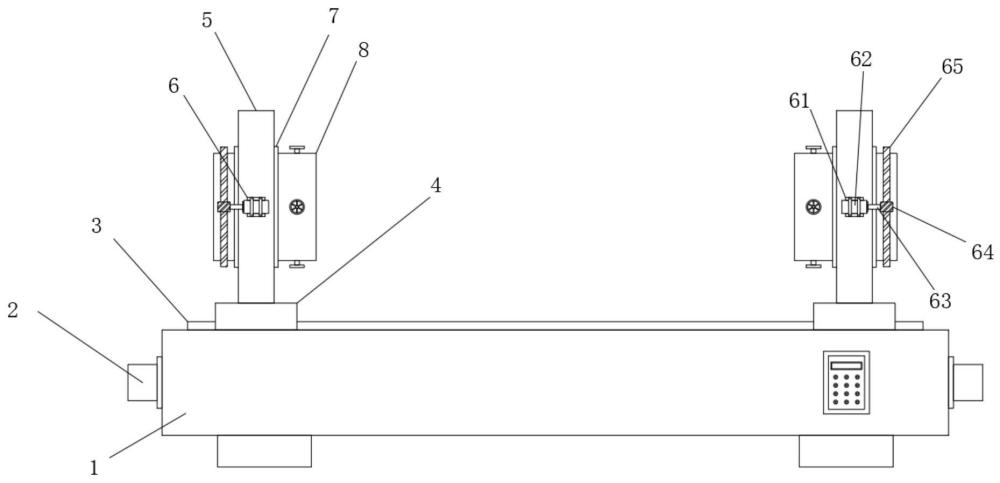

1.一种新型机械加工夹具，包括底座（1），所述底座（1）的上方设置有滑轨（3），所述滑轨（3）的上方设置有滑座（4），所述滑座（4）的上方设置有固定板（5），所述滑座（4）的下方内部设置有凹槽（9），所述底座（1）的表面开设有滑槽（10），所述夹具还包括有套筒（8），所述套筒（8）的内部设置有锁紧螺杆（11），所述锁紧螺杆（11）的一侧设置有卡板（12），所述卡板（12）的一侧设置有防滑垫（13），其特征在于：所述底座（1）的一侧设置有调节机构（2），所述固定板（5）的表面设置有旋转机构（6），所述固定板（5）的内部设置有轴承套（7），所述套筒（8）设置于轴承套（7）的内部。

2.根据权利要求1所述的一种新型机械加工夹具，其特征在于：所述调节机构（2）包括第一电机（21）、隔板（22）、第一螺杆（23）、第二螺杆（24）、螺纹套（25）以及滑块（26），所述第一电机（21）与底座（1）固定安装，所述第一螺杆（23）和第二螺杆（24）活动连接在隔板（22）的两侧，所述螺纹套（25）与第一螺杆（23）螺纹连接，所述滑块（26）与螺纹套（25）固定安装。

3.根据权利要求1所述的一种新型机械加工夹具，其特征在于：所述旋转机构（6）包括卡座（61）、第二电机（62）、轴杆（63）、主齿轮（64）以及齿环（65），所述第二电机（62）固定安装在卡座（61）的内部，所述轴杆（63）与第二电机（62）传动连接，所述主齿轮（64）与齿环（65）齿合连接。

4.根据权利要求2所述的一种新型机械加工夹具，其特征在于：所述第一电机（21）位于底座（1）的两侧表面，所述第一电机（21）分别与第一螺杆（23）和第二螺杆（24）螺纹连接，所述第一螺杆（23）和第二螺杆（24）镜像排布。

5.根据权利要求2所述的一种新型机械加工夹具，其特征在于：所述螺纹套（25）与滑座（4）之间固定连接有滑块（26），所述滑块（26）与滑槽（10）滑动连接，所述滑轨（3）的下方两侧开设的凹槽（9）与滑轨（3）滑动连接。

6.根据权利要求3所述的一种新型机械加工夹具，其特征在于：所述卡座（61）固定安装在固定板（5）的正面表面，所述齿环（65）固定安装在套筒（8）的一侧外部表面，所述主齿轮（64）与轴杆（63）固定安装。

7.根据权利要求1所述的一种新型机械加工夹具，其特征在于：所述滑轨（3）固定安装在底座（1）的上部表面两侧，所述滑槽（10）位于滑轨（3）之间，所述锁紧螺杆（11）环绕螺纹连接在套筒（8）的内部四周，所述卡板（12）与锁紧螺杆（11）活动连接。

技术总结
本技术属于机械加工技术领域，尤其为一种新型机械加工夹具，包括底座，底座的上方设置有滑轨，滑轨的上方设置有滑座，滑座的上方设置有固定板，滑座的下方内部设置有凹槽，底座的表面开设有滑槽，套筒的内部设置有锁紧螺杆，锁紧螺杆的一侧设置有卡板，卡板的一侧设置有防滑垫，其特征在于：底座的一侧设置有调节机构，固定板的表面设置有旋转机构，固定板的内部设置有轴承套，轴承套的内部设置有套筒。本技术通过调节机构配合套筒内部的锁紧螺杆以及卡板的使用下使得本装置适用于不同大小长度的工件的夹持固定，同时当工件需进行翻面加工时壳通过旋转机构进行便捷翻面，从而无需将工件取下，进而大大的提高加工效率。

技术研发人员：刘红军,范庆明,张传运
受保护的技术使用者：江苏航锲科技有限公司
技术研发日：20231211
技术公布日：2024/7/11
