一种可调节孔距的门锁连接板的制作方法

本技术涉及一种门锁配件，更具体地说，它涉及一种可调节孔距的门锁连接板。

背景技术：

1、目前，市场上的执手锁在安装内、外执手面板时如图3所示一般都是先将外连接板3固定在外执手面板7内，然后在外连接板3上设置穿设过门板的调节杆1，然后将内连接板2对称设置在门板的内侧通过调节杆1进行固定，最后将内执手面板8通过螺丝固定在内连接板2上便可以实现安装，现有的门板由于穿设调节杆1的孔位都是根据一定的规格和尺寸进行安装的，因此需要相对应的内连接板2和外连接板3才能配合进行安装，如果门们上的孔位位置不对，需要重新打孔，非常麻烦，不便于安装，急需进行改进。

技术实现思路

1、针对现有技术存在的不足，本实用新型的目的在于提供一种可调节孔距的门锁连接板。

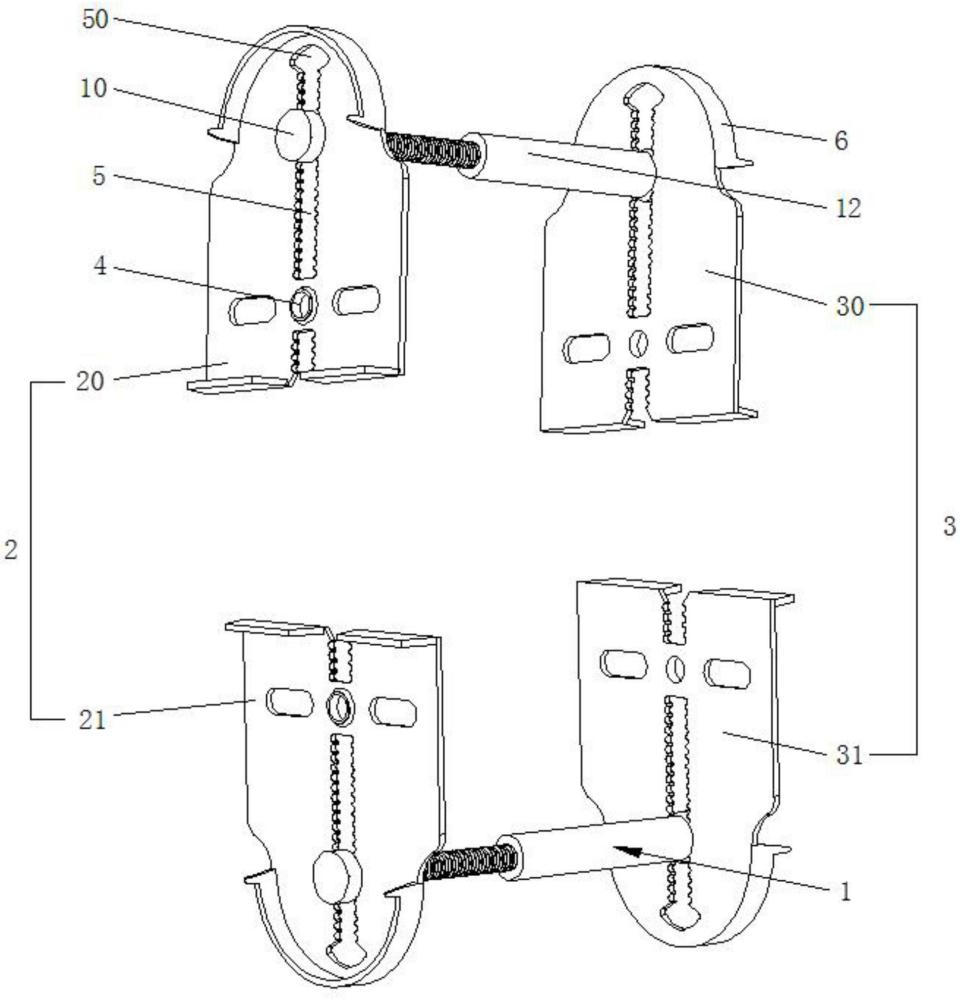

2、为实现上述目的，本实用新型提供了如下技术方案：一种可调节孔距的门锁连接板，包括调节杆以及呈对称设置的内连接板和外连接板，所述内连接板和外连接板的上下两端分别设置有用于固定执手面板的通孔，所述内连接板和外连接板位于通孔的上下两端分别设有供调节杆上下滑动的调节槽，所述内连接板和外连接板之间通过调节杆连接。

3、本实用新型进一步设置为：所述内连接板和外连接板呈分体式设置，所述内连接板包括上内连接板和下内连接板，所述外连接板包括上外连接板和下外连接板，所述内连接板上下两端的通孔分别设置于上内连接板和下内连接板上，所述外连接板上下两端的通孔分别设置于上外连接板和下外连接板上。

4、本实用新型进一步设置为：所述上外连接板、下外连接板、上内连接板和下内连接板的上下两端分别设置有折弯部，所述折弯部与执手面板的内壁贴合设置。

5、本实用新型进一步设置为：所述调节杆包括固定螺栓、固定螺钉和位于外连接板和内连接板之间的套管，在所述套管的两端分别设置有内螺纹，所述固定螺钉位于外连接板外侧并穿设过外连接板的调节槽与套管螺纹固定，所述固定螺栓位于内连接板外侧并穿设过内连接板的调节槽与套管另一端螺纹固定。

6、本实用新型进一步设置为：所述内连接板和外连接板上的调节槽一端分别设置有供调节杆穿设的开口。

7、本实用新型进一步设置为：所述调节槽两侧的内壁上排列设置有位置对应的齿尖。

8、通过采用上述技术方案，本实用的门锁连接板在安装时即使门板上的孔位不对，也可通过调节调节杆在调节槽内的位置实现装配，不用重新打孔，结构简单，非常实用。

技术特征：

1.一种可调节孔距的门锁连接板，其特征在于：包括调节杆以及呈对称设置的内连接板和外连接板，所述内连接板和外连接板的上下两端分别设置有用于固定执手面板的通孔，所述内连接板和外连接板位于通孔的上下两端分别设有供调节杆上下滑动的调节槽，所述内连接板和外连接板之间通过调节杆连接。

2.根据权利要求1所述的一种可调节孔距的门锁连接板，其特征在于：所述内连接板和外连接板呈分体式设置，所述内连接板包括上内连接板和下内连接板，所述外连接板包括上外连接板和下外连接板，所述内连接板上下两端的通孔分别设置于上内连接板和下内连接板上，所述外连接板上下两端的通孔分别设置于上外连接板和下外连接板上。

3.根据权利要求2所述的一种可调节孔距的门锁连接板，其特征在于：所述上外连接板、下外连接板、上内连接板和下内连接板的上下两端分别设置有折弯部，所述折弯部与执手面板的内壁贴合设置。

4.根据权利要求1所述的一种可调节孔距的门锁连接板，其特征在于：所述调节杆包括固定螺栓、固定螺钉和位于外连接板和内连接板之间的套管，在所述套管的两端分别设置有内螺纹，所述固定螺钉位于外连接板外侧并穿设过外连接板的调节槽与套管螺纹固定，所述固定螺栓位于内连接板外侧并穿设过内连接板的调节槽与套管另一端螺纹固定。

5.根据权利要求1所述的一种可调节孔距的门锁连接板，其特征在于：所述内连接板和外连接板上的调节槽一端分别设置有供调节杆穿设的开口。

6.根据权利要求1所述的一种可调节孔距的门锁连接板，其特征在于：所述调节槽两侧的内壁上排列设置有位置对应的齿尖。

技术总结
本技术公开了一种可调节孔距的门锁连接板，包括调节杆以及呈对称设置的内连接板和外连接板，所述内连接板和外连接板的上下两端分别设置有用于固定执手面板的通孔，所述内连接板和外连接板位于通孔的上下两端分别设有供调节杆上下滑动的调节槽，所述内连接板和外连接板之间通过调节杆连接。本实用的门锁连接板在安装时即使门板上的孔位不对，也可通过调节调节杆在调节槽内的位置实现装配，不用重新打孔，结构简单，非常实用。
