一种发电机组、高抗风灯塔系统及其工作方法与流程

本发明涉及发电设备，具体涉及一种发电机组、高抗风灯塔系统及其工作方法。

背景技术：

1、户外使用的灯塔，为了提高照明效果，灯塔的高度设置均较高；但是对于在海岛上使用的灯塔，使用环境恶劣，以及海边风轮较大，传统的灯塔在大风天气中容易损坏。

2、作为灯塔的电能提供单元，发电机组需要持续稳定的工作；因此，发电机组多需要设置检修门，以便于定期检修其内部。为了避免无关人员打开检修门，往往需要对检修门进行上锁；传统的锁，在海风和海水的侵蚀下，使用寿命低，容易出现钥匙插不进或锈蚀现象。因此，研发一种发电机组、高抗风灯塔系统及其工作方法是很有必要的。

技术实现思路

1、本发明的目的是提供一种发电机组、高抗风灯塔系统及其工作方法。

2、为了解决上述技术问题，本发明提供了一种发电机组，包括：

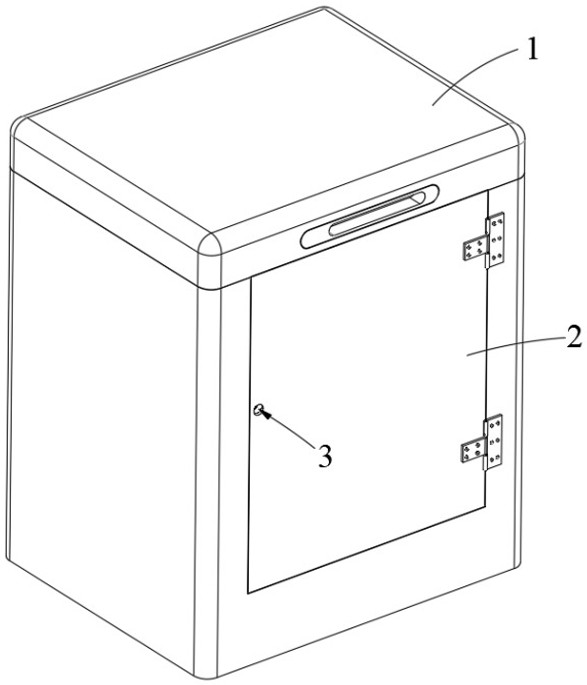

3、机组本体、检修门和防护锁止部，所述机组本体适于为灯塔系统供电；

4、所述检修门铰接在机组本体上；

5、所述防护锁止部转动设置在所述检修门上，且所述防护锁止部适于限位所述检修门。

6、作为优选，所述检修门靠近所述机组本体的侧壁开设有一定位孔，所述防护锁止部滑动设置在所述定位孔内。

7、作为优选，所述防护锁止部包括：锁止块、伸缩杆、复位弹簧和防护块，所述锁止块转动设置在所述定位孔内部，且所述锁止块端部凸出所述检修门内侧壁；

8、所述伸缩杆一端固定在所述锁止块侧壁，所述伸缩杆另一端转动设置在所述防护块侧壁；

9、所述复位弹簧套设在伸缩杆外壁，且所述复位弹簧的两端分别与锁止块和防护块抵接；

10、所述防护块滑动设置在所述定位孔内，且所述防护块适于凸出所述检修门外侧壁。

11、作为优选，所述防护块上开设有一定位槽，所述定位槽沿所述防护块径向开设，钥匙片适于插入所述定位槽内，且钥匙片与所述伸缩杆联动。

12、作为优选，所述定位孔内开设有螺旋槽，所述钥匙片侧壁设置有一凸块，所述凸块适于在所述螺旋槽内滑动。

13、作为优选，所述定位孔沿径向开设有一固定槽，所述防护块侧壁可伸缩的设置有一限位条，所述限位条适于插入所述固定槽内。

14、作为优选，所述锁止块外壁沿周向设置有一锁止片，所述定位孔内开设有与所述锁止片相适配的锁止槽，所述锁止片适于在所述锁止槽内转动。

15、作为优选，所述防护块内部设置有一限位柱，钥匙片插入定位槽内后，所述限位柱适于限位钥匙片，防止其相对防护块周向转动。

16、作为优选，所述锁止块内端侧壁固定有一锁止条，所述锁止条适于与机组本体内壁抵接。

17、另一方面，本发明还提供了一种高抗风灯塔系统，调节支撑、调节灯杆和控制系统，所述机组本体可升降的设置在所述调节支撑上，所述调节灯杆可升降的设置在所述机组本体上；

18、所述控制系统固定在机组本体一侧，且所述控制系统与所述调节支撑和所述调节灯杆电控连接；

19、所述控制系统适于控制调节灯杆和调节支撑上下升降。

20、作为优选，所述调节灯杆上固定有一照明灯，所述调节灯杆上还固定有一风量传感器，所述风量传感器与所述控制系统电信号连接。

21、另一方面，本发明还提供了一种发电机组的工作方法，具体步骤如下：

22、需要打开检修门时，向内按压所述防护块，防护块在向锁止块方向移动时，所述限位条适于向防护块内收缩，防护块的外力消失后，复位弹簧适于推动所述防护块向外移动，以使所述防护块的外端凸出所述检修门外侧壁；

23、将钥匙片插入所述定位槽内，且所述凸块插入螺旋槽内；

24、再次向内推动所述防护块，所述钥匙片适于在所述螺旋槽内周向转动，钥匙片适于带动所述防护块同步周向转动；

25、防护块的周向转动，适于驱动所述锁止块同步周向转动，以使锁止块端部固定的锁止条转动至检修门内侧壁，以便于打开所述检修门。

26、本发明的有益效果是，本发明的一种发电机组，通过防护锁止部的设置，能够避免检修门被误碰打开，同时，避免了水汽进入机组本体内部；而且，在检修门打开时，又能够避免检修门突然关闭而夹伤操作人员。而调节灯杆和调节支撑的设置，在检测到风量增大后，调节灯杆向上收缩，避免了大风损伤了灯塔。

27、本发明的其他特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本发明而了解。

28、为使本发明的上述目的、特征和优点能更明显易懂，下文特举较佳实施例，并配合所附附图，作详细说明如下。

技术特征：

1.一种发电机组，其特征在于，包括：

2.如权利要求1所述的一种发电机组，其特征在于：

3.如权利要求2所述的一种发电机组，其特征在于：

4.如权利要求3所述的一种发电机组，其特征在于：

5.如权利要求4所述的一种发电机组，其特征在于：

6.如权利要求5所述的一种发电机组，其特征在于：

7.如权利要求6所述的一种发电机组，其特征在于：

8.如权利要求7所述的一种发电机组，其特征在于：

9.如权利要求8所述的一种发电机组，其特征在于：

10.一种高抗风灯塔系统，其特征在于，使用如权利要求9所述的一种发电机组，

11.如权利要求10所述的一种高抗风灯塔系统，其特征在于：

12.一种发电机组的工作方法，其特征在于，使用如权利要求9所述的一种发电机组，具体步骤如下：

技术总结
本发明涉及发电设备技术领域，具体涉及一种发电机组、高抗风灯塔系统及其工作方法；本发明提供了一种发电机组，包括：机组本体、检修门和防护锁止部，所述机组本体适于为灯塔系统供电；所述检修门铰接在机组本体上；所述防护锁止部转动设置在所述检修门上，且所述防护锁止部适于限位所述检修门。通过防护锁止部的设置，能够避免检修门被误碰打开，同时，避免了水汽进入机组本体内部；而且，在检修门打开时，又能够避免检修门突然关闭而夹伤操作人员。

技术研发人员：亚细亚
受保护的技术使用者：雅柯斯电力科技（中国）有限公司
技术研发日：
技术公布日：2024/5/8
