快速拆卸式钉枪用钉匣连接结构的制作方法

本技术涉及钉枪用钉匣连接结构领域，具体涉及快速拆卸式钉枪用钉匣连接结构。

背景技术：

1、钉枪分为气动钉枪和电动钉枪，用于将钢钉或者水泥钉打入要求的位置处；钉枪包括充当动力的钉枪主体和提供钢钉和水泥钉的钉匣。

2、目前市面上钉枪的钉匣与钉枪主体是分体的，通常采用螺钉将钉匣与钉枪主体连接；当卡钉或者钉匣内的钉被全部使用后时需要取下钉匣，当拆装钉匣时需要使用扳手拧开螺钉才能将钉匣从钉枪主体上拆卸下来，拆卸效率，更换钉匣不方便，现在急需解决这些问题。

技术实现思路

1、本实用新型的目的是：提供快速拆卸式钉枪用钉匣连接结构，解决以上问题。

2、为了实现上述目的，本实用新型提供如下的技术方案：

3、快速拆卸式钉枪用钉匣连接结构，包括钉枪主体和钉匣部件，所述钉匣部件与钉枪主体活动连接；其特征在于：所述钉枪主体上设置有开口处和连接处，所述钉匣部件通过开口处和连接处与钉枪主体连接；

4、所述开口处设置有凸筋，所述凸筋与钉匣部件卡接；

5、所述钉匣部件包括拨片、扭簧、旋转扣以及钉匣底座，所述拨片贯通扭簧、旋转扣以及钉匣底座，所述旋转扣部分位于钉匣底座内，所述扭簧位于钉匣底座内部，所述扭簧与钉匣底座内的拨片部分固定连接。

6、进一步的，所述拨片上设置有伸出件、第一杆以及第二杆，所述伸出件位于钉匣底座的外部，所述第一杆和第二杆贯通旋转扣以及钉匣底座。

7、进一步的，所述伸出件位于第一杆以及第二杆的端部，所述第一杆贯通扭簧，所述扭簧与钉匣底座的内部接触，所述第二杆与扭簧分离。

8、进一步的，所述伸出件与第一杆和第二杆固定连接，所述第一杆和第二杆远离伸出件的一端上均设置有卡簧，所述卡簧位于钉匣底座的外部。

9、进一步的，所述钉匣底座上设置有第一孔和第二孔，所述第一孔和第二孔均贯通钉匣底座。

10、进一步的，所述第一孔和第二孔均贯通钉匣底座壳体的上壳和下壳。

11、进一步的，所述第一孔的截面具体呈圆形，所述第二孔的截面具体呈圆弧状，所述第二孔轨迹所在圆的圆心与第一孔的圆心同心。

12、进一步的，所述第一杆贯通第一孔，所述第二杆贯通第二孔。

13、进一步的，所述旋转扣包括卡扣件和连接件，所述卡扣件通过连接件与第一杆和第二杆活动连接，所述卡扣件位于钉匣底座外部，所述连接件位于钉匣底座内部。

14、进一步的，所述卡扣件与凸筋尺寸相配合，所述连接件位于扭簧的外部。

15、本实用新型的有益效果为：提供快速拆卸式钉枪用钉匣连接结构，通过钉枪主体、钉匣部件、拨片、扭簧、旋转扣以及钉匣底座相互配合使用，制作快速拆卸式钉枪用钉匣连接结构代替通过螺钉连接的钉枪主体和钉匣，实现使用卡接式连接代替螺钉连接，方便安装和拆卸钉枪主体上钉匣的效果，提高了钉匣拆卸的效率，提高了更换钉匣的方便程度，提高了钉枪的使用效率。

技术特征：

1.一种快速拆卸式钉枪用钉匣连接结构，包括钉枪主体(1)和钉匣部件(4)，所述钉匣部件(4)与钉枪主体(1)活动连接；其特征在于：所述钉枪主体(1)上设置有开口处(2)和连接处，所述钉匣部件(4)通过开口处(2)和连接处与钉枪主体(1)连接；

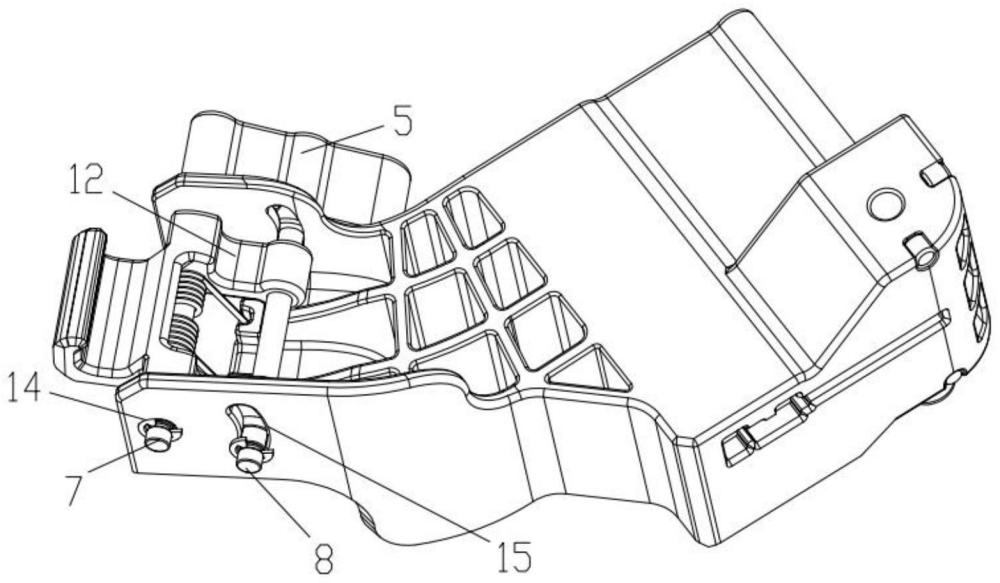

2.根据权利要求1所述的快速拆卸式钉枪用钉匣连接结构，其特征在于：所述拨片(5)上设置有伸出件(6)、第一杆(7)以及第二杆(8)，所述伸出件(6)位于钉匣底座(13)的外部，所述第一杆(7)和第二杆(8)贯通旋转扣(10)以及钉匣底座(13)。

3.根据权利要求2所述的快速拆卸式钉枪用钉匣连接结构，其特征在于：所述伸出件(6)位于第一杆(7)以及第二杆(8)的端部，所述第一杆(7)贯通扭簧(9)，所述扭簧(9)与钉匣底座(13)的内部接触，所述第二杆(8)与扭簧(9)分离。

4.根据权利要求3所述的快速拆卸式钉枪用钉匣连接结构，其特征在于：所述伸出件(6)与第一杆(7)和第二杆(8)固定连接，所述第一杆(7)和第二杆(8)远离伸出件(6)的一端上均设置有卡簧，所述卡簧位于钉匣底座(13)的外部。

5.根据权利要求1所述的快速拆卸式钉枪用钉匣连接结构，其特征在于：所述钉匣底座(13)上设置有第一孔(14)和第二孔(15)，所述第一孔(14)和第二孔(15)均贯通钉匣底座(13)。

6.根据权利要求5所述的快速拆卸式钉枪用钉匣连接结构，其特征在于：所述第一孔(14)和第二孔(15)均贯通钉匣底座(13)壳体的上壳和下壳。

7.根据权利要求5所述的快速拆卸式钉枪用钉匣连接结构，其特征在于：所述第一孔(14)的截面具体呈圆形，所述第二孔(15)的截面具体呈圆弧状，所述第二孔(15)轨迹所在圆的圆心与第一孔(14)的圆心同心。

8.根据权利要求4所述的快速拆卸式钉枪用钉匣连接结构，其特征在于：所述第一杆(7)贯通第一孔(14)，所述第二杆(8)贯通第二孔(15)。

9.根据权利要求1所述的快速拆卸式钉枪用钉匣连接结构，其特征在于：所述旋转扣(10)包括卡扣件(11)和连接件(12)，所述卡扣件(11)通过连接件(12)与第一杆(7)和第二杆(8)活动连接，所述卡扣件(11)位于钉匣底座(13)外部，所述连接件(12)位于钉匣底座(13)内部。

10.根据权利要求9所述的快速拆卸式钉枪用钉匣连接结构，其特征在于：所述卡扣件(11)与凸筋(3)尺寸相配合，所述连接件(12)位于扭簧(9)的外部。

技术总结
本技术涉及快速拆卸式钉枪用钉匣连接结构，包括钉枪主体和钉匣部件，所述钉匣部件与钉枪主体活动连接；其特征在于：所述钉枪主体上设置有开口处和连接处，所述钉匣部件通过开口处和连接处与钉枪主体连接；所述开口处设置有凸筋，所述凸筋与钉匣部件卡接；所述钉匣部件包括拨片、扭簧、旋转扣以及钉匣底座，所述拨片贯通扭簧、旋转扣以及钉匣底座，所述旋转扣部分位于钉匣底座内，所述扭簧位于钉匣底座内部，所述扭簧与钉匣底座内的拨片部分固定连接。本技术提供快速拆卸式钉枪用钉匣连接结构，提高了钉匣拆卸的效率，提高了更换钉匣的方便程度，提高了钉枪的使用效率。

技术研发人员：杨程,彭江华
受保护的技术使用者：而上（苏州）智能科技有限公司
技术研发日：20240329
技术公布日：2024/12/5
