一种滑板定位夹紧装置的制作方法

本技术涉及滑板生产设备，尤其涉及一种滑板定位夹紧装置。

背景技术：

1、滑板车，是极限运动的一种，滑板车通常是由滑板、底座、支架以及轮组构成，底座固定安装在滑板上面，轮组转动连接在支架的两端部，此后安装有轮组的支架固定安装在底座之上。

2、在生产的过程中，需要将滑板与底座通过螺栓连接，在将滑板和底座进行组装的过程中通常为人工进行组装之后进行螺丝锁紧工作。在进行将滑板的组装工作中，通常是将滑板放置在工作台之上在进行锁螺丝加工，在这种加工方式中，不能将滑板进行定位，加工效率比较慢。如专利公告号为cn220260095u名称为一种滑板车组装打螺丝机的中国实用新型专利，是通过机械手进行将滑板与底座的锁螺丝工作，在该技术方案中，能够减少人工的劳动强度，但是在锁螺丝的加工过程中仍是未对滑板进行定位，因此，在生产过程中滑板容易出现移动或者跑动的情况，影响正常的加工生产。

3、因此，目前需要一种能够对滑板进行夹紧定位的装置。

技术实现思路

1、本实用新型的目的在于解决上述的至少一个问题，提供一种滑板定位夹紧装置，其采用的技术方案如下：

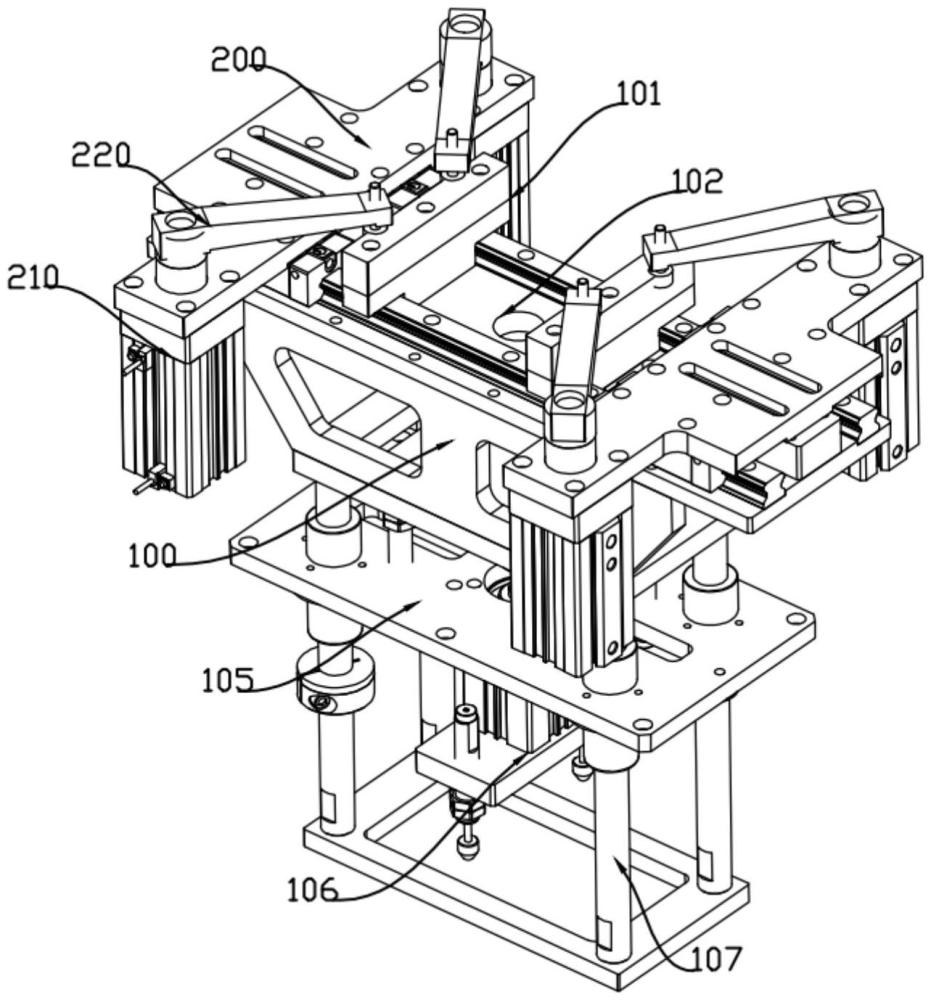

2、一种滑板定位夹紧装置，包括有一个底座，所述底座之上还设置有：

3、限位板，所述限位板为相互对置的两块，并界定出与滑板宽度相适配并将滑板容置其内的限制位；

4、夹紧组件，所述夹紧组件设置为与两个所述限位板相对应的两个，并且分别位于所述限制位两侧，所述夹紧组件把包括有至少一个驱动装置以及夹紧臂，所述夹紧臂一端与所述驱动装置传动连接，另一端朝向所述限制位方向延伸并悬设在所述限制位上方，所述驱动装置用以驱动所述夹紧臂摆动并沿上下方向移动将位于所述限位限制为之内的滑板夹紧。

5、进一步的，所述夹紧组件还包括有安装板，所述安装板设置在所述底座之上，所述驱动装置为旋转式升降气缸，其固定安装在所述安装板之上，所述夹紧臂一端与所述旋转式升降气缸输出端固定连接，其另一端成型有朝向下方的压紧凸块。

6、进一步的，所述压紧凸块包括有与所述夹紧臂固定连接的杆部，所述杆部朝向下方伸出的一端成型有凸台部，所述凸台部之上设置有缓冲件。

7、进一步的，所述安装板与所述底座之间还设置有滑动组件，使得所述夹紧组件能够朝向所述限制位方向往复移动，所述滑动组件包括有固定安装在所述底座之上的至少一个滑轨，还包括有固定安装在所述安装板之上并与所述滑轨滑动连接的滑块。

8、进一步的，所述底座之上还固定安装有锁紧块，所述锁紧块位于所述安装板下侧，锁紧块之上还设置有用以将所述安装板的位置进行锁紧的锁紧结构。

9、进一步的，所述锁紧结构包括有：开设有在所述安装板之上沉头结构的滑动槽，所述滑动槽的长度方向与所述滑轨长度方向相同；所述锁紧结构还包括有螺纹连接在所述锁紧块之上的螺栓，所述螺栓穿过所述滑动槽旋紧在所述锁紧块之上时，将所述安装板的位置锁紧固定。

10、进一步的，还包括有连接板，所述连接板用以与外部机架固定连接，其位于所述底座下侧，固定安装有一升降气缸，所述升降气缸活塞杆与所述底座固定连接，所述连接板沿竖直方向还滑动连接有若干导柱，所述导柱上端与所述底座固定连接。

11、与现有技术相比，本实用新型的有益效果在于：

12、本实施例提供的一种滑板定位夹紧装置，通过限位板以及夹紧组件能够快速的对滑板进行定位夹紧，且夹紧动作简单可靠，能够快速的实现加工动作，方便在滑板锁螺丝加工时，滑板能够保持在稳定状态，避免出现移动和晃动的情况出现。

13、下面结合说明书附图和实施方式对本实用新型做进一步的说明。

技术特征：

1.一种滑板定位夹紧装置，包括有一个底座，其特征在于，所述底座之上还设置有：

2.根据权利要求1所述的一种滑板定位夹紧装置，其特征在于，所述夹紧组件还包括有安装板，所述安装板设置在所述底座之上，所述驱动装置为旋转式升降气缸，其固定安装在所述安装板之上，所述夹紧臂一端与所述旋转式升降气缸输出端固定连接，其另一端成型有朝向下方的压紧凸块。

3.根据权利要求2所述的一种滑板定位夹紧装置，其特征在于，所述压紧凸块包括有与所述夹紧臂固定连接的杆部，所述杆部朝向下方伸出的一端成型有凸台部，所述凸台部之上设置有缓冲件。

4.根据权利要求2所述的一种滑板定位夹紧装置，其特征在于，所述安装板与所述底座之间还设置有滑动组件，使得所述夹紧组件能够朝向所述限制位方向往复移动，所述滑动组件包括有固定安装在所述底座之上的至少一个滑轨，还包括有固定安装在所述安装板之上并与所述滑轨滑动连接的滑块。

5.根据权利要求4所述的一种滑板定位夹紧装置，其特征在于，所述底座之上还固定安装有锁紧块，所述锁紧块位于所述安装板下侧，锁紧块之上还设置有用以将所述安装板的位置进行锁紧的锁紧结构。

6.根据权利要求5所述的一种滑板定位夹紧装置，其特征在于，所述锁紧结构包括有：开设有在所述安装板之上沉头结构的滑动槽，所述滑动槽的长度方向与所述滑轨长度方向相同；所述锁紧结构还包括有螺纹连接在所述锁紧块之上的螺栓，所述螺栓穿过所述滑动槽旋紧在所述锁紧块之上时，将所述安装板的位置锁紧固定。

7.根据权利要求1所述的一种滑板定位夹紧装置，其特征在于，还包括有连接板，所述连接板用以与外部机架固定连接，其位于所述底座下侧，固定安装有一升降气缸，所述升降气缸活塞杆与所述底座固定连接，所述连接板沿竖直方向还滑动连接有若干导柱，所述导柱上端与所述底座固定连接。

技术总结
一种滑板定位夹紧装置，包括有一个底座，所述底座之上还设置有：限位板，所述限位板为相互对置的两块，并界定出与滑板宽度相适配并将滑板容置其内的限制位；夹紧组件，所述夹紧组件设置为与两个所述限位板相对应的两个，并且分别位于所述限制位两侧，所述夹紧组件把包括有至少一个驱动装置以及夹紧臂，所述夹紧臂一端朝向所述限制位方向延伸并悬设在所述限制位上方，所述驱动装置用以驱动所述夹紧臂摆动并沿上下方向移动将位于所述限位限制为之内的滑板夹紧。通过限位板以及夹紧组件能够快速的对滑板进行定位夹紧，且夹紧动作简单可靠，能够快速的实现加工动作，方便在滑板锁螺丝加工时，滑板能够保持在稳定状态。

技术研发人员：肖大放,肖沛雅
受保护的技术使用者：东莞市大研自动化设备有限公司
技术研发日：20240531
技术公布日：2025/3/10
