基于插接的消防带装置的制作方法

一、技术领域

本发明涉及一种基于插接的消防带装置，尤其是一种适基于插接的消防带装置。

二、

背景技术：

在进行消防作业时，消防带装置用于输送消防介质，因此消防带装置是一种重要的消防部件，在现有的消防带装置中，还直接在带管的两端端头安装接头，在通过两个接头把带管连接在一起，由于在两个接头连接时，直接由操作人员的手部对接，没有固定支撑，影响了接头的连接速度。

基于现有的技术问题、技术特征和技术效果，做出本发明的申请技术方案。

三、

技术实现要素：

本发明的客体是一种基于插接的消防带装置。

为了克服上述技术缺点，本发明的目的是提供一种基于插接的消防带装置，因此提高了接头的连接速度。

为达到上述目的，本发明采取的技术方案是：包含有作为主体的带管、设置在带管的一个端头部并且具有上端口部的内接头、设置在带管的另一个端头部并且设置为与内接头联接的外接头、设置为与内接头联接并且使上端口部的中心线与水平中心线之间的夹角α设置为22-38°的底板。

由于设计了内接头、外接头、带管和底板，通过底板使内接头与外接头的连接部位成锐角角度分布，保证了外接头与内接头之间的插接力的方向性，不再直接由操作人员的手部把内接头与外接头对接，因此提高了接头的连接速度。

本发明设计了，按照产生锐角方向的插接力的方式把内接头、外接头、带管和底板相互联接。

本发明设计了，还包含有左档板、右档板、侧板、万向滚珠、搭扣、托座、推力片簧和卡座，

内接头和外接头分别设置在带管的两个端头部并且外接头设置为与内接头插接式联接，

在底板的两侧面部分别设置有侧板并且侧板设置为与底板转动式联接，在侧板上设置有搭扣并且设置在底板的两侧面部的侧板上的搭扣设置为相互联接，在侧板的外侧面部设置有万向滚珠并且在侧板的外侧面部分别设置有左档板和右档板，带管设置在侧板上并且带管设置在左档板和右档板之间，内接头设置在底板上并且在内接头的端口部设置有卡座，卡座设置在托座上并且卡座设置为与托座滑动式联接，在卡座与托座之间设置有推力片簧并且托座设置为通过支撑杆与底板联接。

本发明设计了，内接头包含有上端口部、中间部和下端口部并且上端口部设置为通过中间部与下端口部连通，下端口部设置在底板的上端端面部，中间部设置为圆环的一部分并且中间部设置在底板的端面部的外侧，上端口部设置为与外接头联接并且下端口部设置为与带管的端头部联接。

本发明设计了，还包含有圆球、弹片和压紧片簧，内接头的上端口部的端口的侧面部设置为锥形体并且在内接头的上端口部的端口的端面部设置有凸缘部，在内接头的上端口部的侧面部设置有扩展部并且扩展部设置有圆环状体，凸缘部的轮廓线设置有圆周线并且凸缘部设置为与外接头容纳式联接，压紧片簧设置在锥形体与外接头之间并且圆球设置在扩展部中，圆球设置为沿内接头的周边间隔分布并且在上端口部的孔体内壁上设置有凹槽体，凹槽体的轮廓线设置为直角梯形并且弹片设置在凹槽体中。

本发明设计了，还包含有囊球，在外接头的管体的侧面部设置有容纳腔体部并且在外接头的管体的侧面部上设置有容纳凹部，在容纳腔体部与外接头的管体的连接端部设置有容纳环形凹槽体并且容纳环形凹槽体设置为与内接头容纳式联接，在容纳腔体部的内壁上设置有压紧片簧并且压紧片簧设置为与内接头接触式联接，在容纳凹部中设置有囊球和弹片并且弹片的一端端部设置为与外接头的管体的侧面部联接，弹片的另一端端部设置为与内接头联接，囊球设置在弹片与外接头的管体的侧面部之间并且在外接头的管体的侧面部上设置有与囊球连通的通道。

本发明设计了，左档板和右档板分别设置为条状体并且左档板和右档板设置为相对应平行分布，带管设置为按照折叠方式分布在左档板和右档板之间。

本发明设计了，侧板和底板设置为矩形片状体。

本发明设计了，托座设置为L字形体并且在托座的上端端面部设置有导轨，在托座上设置有U形卡口并且卡座设置在托座的导轨上。

本发明设计了，推力片簧和压紧片簧分别设置有弯形片簧。

本发明设计了，卡座设置为U字形体并且在卡座的下端端部设置有滑动凹槽体，卡座的滑动凹槽体设置为与托座联接。

本发明设计了，囊球设置为圆球状囊体。

本发明设计了，弹片设置为L字形板状体并且弹片的另一端端部设置为梯形体。

本发明设计了，外接头与内接头设置为按照呈倾斜角度的方式分布并且内接头与左档板、右档板、侧板、底板、万向滚珠和搭扣设置为按照移动底盘的方式分布，内接头与圆球设置为按照对高压水流产生水泡释放面的方式分布并且外接头与内接头与托座、推力片簧和卡座设置为按照产生外部压紧力的方式分布，外接头与内接头与囊球和弹片设置为按照产生外涨弹簧力的方式分布并且外接头与内接头与压紧片簧设置为按照产生内压弹簧力的方式分布，托座的中心线、卡座的中心线和底板的中心线设置在同一个平面上并且带管设置为沿侧板的内侧面部排列分布。

在本技术方案中，产生锐角方向的插接力的内接头、外接头、带管和底板为重要技术特征，在基于插接的消防带装置的技术领域中，具有新颖性、创造性和实用性，在本技术方案中的术语都是可以用本技术领域中的专利文献进行解释和理解。

四、附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明的示意图：

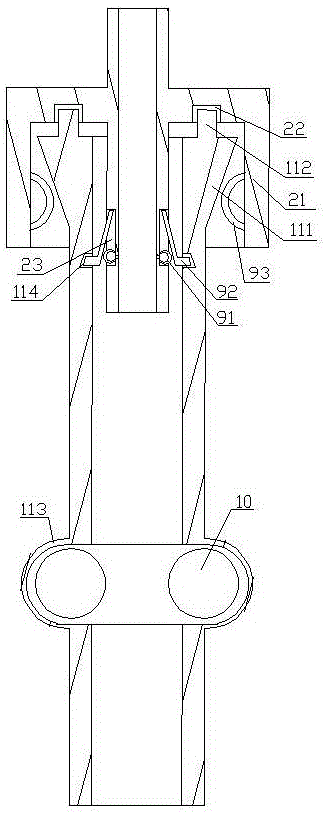

图2为本发明的内接头1、外接头2、圆球10、囊球91、弹片92和压紧片簧93的连接示意图。

五、具体实施方式

根据审查指南，对本发明所使用的诸如“具有”、“包含”以及“包括”术语应当理解为不配出一个或多 个其它元件或其组合的存在或添加。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为一般表述的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

此外，下面所描述的本发明不同实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互结合。

下面将结合本发明实施例中，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

图1为本发明的第一个实施例，结合附图具体说明本实施例，包含有内接头1、外接头2、带管3、左档板4、右档板5、侧板6、底板7、万向滚珠8、搭扣9、圆球10、托座81、推力片簧82、卡座83、囊球91、弹片92和压紧片簧93，

内接头1和外接头2分别设置在带管3的两个端头部并且外接头2设置为与内接头1插接式联接，

在底板7的两侧面部分别设置有侧板6并且侧板6设置为与底板7转动式联接，在侧板6上设置有搭扣9并且设置在底板7的两侧面部的侧板6上的搭扣9设置为相互联接，在侧板6的外侧面部设置有万向滚珠8并且在侧板6的外侧面部分别设置有左档板4和右档板5，带管3设置在侧板6上并且带管3设置在左档板4和右档板5之间，内接头1设置在底板7上并且在内接头1的端口部设置有卡座83，卡座83设置在托座81上并且卡座83设置为与托座81滑动式联接，在卡座83与托座81之间设置有推力片簧82并且托座81设置为通过支撑杆与底板7联接。

在本实施例中，内接头1包含有上端口部11、中间部13和下端口部12并且上端口部11设置为通过中间部13与下端口部12连通，下端口部12设置在底板7的上端端面部并且上端口部11的中心线与水平中心线之间的夹角α设置为22°，中间部13设置为圆环的一部分并且中间部13设置在底板7的端面部的外侧，上端口部11设置为与外接头2联接并且下端口部12设置为与带管3的端头部联接。

在本实施例中，内接头1的上端口部11的端口的侧面部设置为锥形体111并且在内接头1的上端口部11的端口的端面部设置有凸缘部112，在内接头1的上端口部11的侧面部设置有扩展部113并且扩展部113设置有圆环状体，凸缘部112的轮廓线设置有圆周线并且凸缘部112设置为与外接头2容纳式联接，压紧片簧93设置在锥形体111与外接头2之间并且圆球10设置在扩展部113中，圆球10设置为沿内接头1的周边间隔分布并且在上端口部11的孔体内壁上设置有凹槽体114，凹槽体114的轮廓线设置为直角梯形并且弹片92设置在凹槽体114中。

在本实施例中，在外接头2的管体的侧面部设置有容纳腔体部21并且在外接头2的管体的侧面部上设置有容纳凹部23，在容纳腔体部21与外接头2的管体的连接端部设置有容纳环形凹槽体22并且容纳环形凹槽体22设置为与内接头1容纳式联接，在容纳腔体部21的内壁上设置有压紧片簧93并且压紧片簧93设置为与内接头1接触式联接，在容纳凹部23中设置有囊球91和弹片92并且弹片92的一端端部设置为与外接头2的管体的侧面部联接，弹片92的另一端端部设置为与内接头1联接，囊球91设置在弹片92与外接头2的管体的侧面部之间并且在外接头2的管体的侧面部上设置有与囊球91连通的通道。

在本实施例中，左档板4和右档板5分别设置为条状体并且左档板4和右档板5设置为相对应平行分布，带管3设置为按照折叠方式分布在左档板4和右档板5之间。

在本实施例中，侧板6和底板7设置为矩形片状体。

在本实施例中，托座81设置为L字形体并且在托座81的上端端面部设置有导轨，在托座81上设置有U形卡口并且卡座83设置在托座81的导轨上。

在本实施例中，推力片簧82和压紧片簧93分别设置有弯形片簧。

在本实施例中，卡座83设置为U字形体并且在卡座83的下端端部设置有滑动凹槽体，卡座83的滑动凹槽体设置为与托座81联接。

在本实施例中，囊球91设置为圆球状囊体。

在本实施例中，弹片92设置为L字形板状体并且弹片92的另一端端部设置为梯形体。

在本实施例中，外接头2与内接头1设置为按照呈倾斜角度的方式分布并且内接头1与左档板4、右档板5、侧板6、底板7、万向滚珠8和搭扣9设置为按照移动底盘的方式分布，内接头1与圆球10设置为按照对高压水流产生水泡释放面的方式分布并且外接头2与内接头1与托座81、推力片簧82和卡座83设置为按照产生外部压紧力的方式分布，外接头2与内接头1与囊球91和弹片92设置为按照产生外涨弹簧力的方式分布并且外接头2与内接头1与压紧片簧93设置为按照产生内压弹簧力的方式分布，托座81的中心线、卡座83的中心线和底板7的中心线设置在同一个平面上并且带管3设置为沿侧板6的内侧面部排列分布。

把搭扣9打开，使两个侧板6展开，使万向滚珠8与地面接触，使内接头1和底板7放置在地面上，操作人员手持外接头2并且拉动带管3，把带管3从左档板4和右档板5中伸展，把外接头2与另一个消防带装置的内接头1插接，把外接头2放到托座81和卡座83上，在推力片簧82作用下，推动卡座83在托座81上进行移动，把外接头2的容纳腔体部21与内接头1的锥形体111联接，压紧片簧93作用在内接头1的锥形体111上，内接头1的凸缘部112插到外接头2的容纳环形凹槽体22中，当高压水流注入到囊球91，囊球91膨胀并且使弹片92向外扩涨，弹片92卡在内接头1的凹槽体114中，从而把外接头2与另一个消防带装置的内接头1连接，当使用完毕后，囊球91收缩，弹片92向内收拢，把外接头2拔出时，推力片簧82和压紧片簧93被压缩，使外接头2的容纳腔体部21与内接头1的锥形体111分离，把外接头2从托座81和卡座83上取出。

通过试验，实验结果表明：在内接头1的上端口部11向上翘起22-38°的作用下，适合操作人员的人体机能的要求，同时把消防带之间的连接由对接改为插接，提高了消防带之间的连接效率，同时在三个部位的弹簧蓄能作用下，通过作用点的交叉力，提高了消防带之间的连接强度15-20%，在内接头1的中间部13的环形作用下，满足了水流产生的扩张力，提高了消防带之间的连接部位的稳定性能，由于左档板4、右档板5、侧板6、底板7和万向滚珠8，减少了消防带与地面摩擦，延长了消防带的使用寿命。

本发明的第二个实施例，内接头1的上端口部11的中心线与水平中心线之间的夹角α设置为38°。

本发明的第三个实施例，内接头1的上端口部11的中心线与水平中心线之间的夹角α设置为22-38°。

本发明的第四个实施例，内接头1的上端口部11的中心线与水平中心线之间的夹角α设置为30°。

本发明具有下特点：

1、由于设计了内接头1、外接头2、带管3和底板7，通过底板7使内接头1与外接头2的连接部位成锐角角度分布，保证了外接头2与内接头1之间的插接力的方向性，不再直接由操作人员的手部把内接头1与外接头2对接，因此提高了接头的连接速度。

2、由于设计了左档板4、右档板5、侧板6、底板7、万向滚珠8和搭扣9，通过左档板4、右档板5、侧板6、底板7和搭扣9形成的箱体，增加了带管3的长度，通过万向滚珠8，带动带管3移动，提高了带管3的铺展速度。

3、由于设计了圆球10，通过圆球10的晃动，对高压水流中的水泡产生一个释放力，提高了高压水流的流量。

4、由于设计了托座81、推力片簧82和卡座83，通过推力片簧82，增加了外接头2与内接头1的轴向连接力。

5、由于设计了囊球91和弹片92，通过囊球91和弹片92，增加了外接头2与内接头1的径向连接力。

6、由于设计了压紧片簧93，通过压紧片簧93，增加了外接头2与内接头1的径向连接力。

7、由于设计了对结构形状进行了数值范围的限定，使数值范围为本发明的技术方案中的技术特征，不是通过公式计算或通过有限次试验得出的技术特征，试验表明该数值范围的技术特征取得了很好的技术效果。

8、由于设计了本发明的技术特征，在技术特征的单独和相互之间的集合的作用，通过试验表明，本发明的各项性能指标为现有的各项性能指标的至少为1.7倍，通过评估具有很好的市场价值。

还有其它的与产生锐角方向的插接力的内接头1、外接头2、带管3和底板7联接的技术特征都是本发明的实施例之一，并且以上所述实施例的各技术特征可以进行任意的组合，为满足专利法、专利实施细则和审查指南的要求，不再对上述实施例中的各个技术特征所有可能的组合的实施例都进行描述。

因此在内，凡是包含有作为主体的带管3、设置在带管3的一个端头部并且具有上端口部11的内接头1、设置在带管3的另一个端头部并且设置为与内接头1联接的外接头2、设置为与内接头1联接并且使上端口部11的中心线与水平中心线之间的夹角α设置为22-38°的底板7的技术内容都在本发明的保护范围内。
