温度烟光控制自动灭火装置的制作方法

本实用新型涉及消防设备装置领域，特别涉及一种温度烟光控制自动灭火装置。

背景技术：

火灾的发生发展是有一个过程的，根据火灾发生发展时期产生的各种迹象，比如:气味、烟雾、明火等，可以早期发现，并及时扑救。火灾早期识别的目的为：尽可能早的发现火灾并及时控制火势，将火灾危害和造成的损失减少到最低程度。现有的灭火装置多为单一控制，如手动或温度感应材料形变控制。采用温度感应材料形变控制易发生材料老化，导致感应不准确，且感应材料成本高，应用不广。另外，单一采用温度感应控制阀门，易发生误检测、误灭火的情况。

技术实现要素：

为了解决现有火情感应灭火装置感应不准确，感应材料成本高，应用不广，易发生误检测、误灭火的情况的技术问题，本实用新型提供一种感应准确，感应材料成本不高，应用广，不易发生误检测、误灭火的情况的温度烟光控制自动灭火装置。

本实用新型提供的温度烟光控制自动灭火装置包括水源装置、速动控制阀、手动阀、温度烟光感应控制装置、喷头及导水管，所述温度烟光感应控制装置包括温度烟光感应控制阀及温度烟光感应检测仪，所述温度烟光感应检测仪与所述温度烟光感应控制阀电连接，所述温度烟光感应控制阀与所述手动阀通过所述导水管并联连接，且两端分别与所述速动控制阀及所述喷头连接，所述速动控制阀另一端与所述水源装置连接。

在本实用新型提供的温度烟光控制自动灭火装置的一种较佳实施例中，所述水源装置包括水成膜发生装置，所述水成膜发生装置包括消防水池、水成膜罐、水成膜单向阀及水成膜混合池，所述水成膜罐通过所述水成膜单向阀与水成膜混合池连接，所述消防水池与所述水成膜混合池连接。

在本实用新型提供的温度烟光控制自动灭火装置的一种较佳实施例中，所述温度烟光感应控制阀包括阀门开关及开关控制器，所述开关控制器与所述温度烟光感应检测仪连接，所述开关控制器与所述阀门开关连接。

在本实用新型提供的温度烟光控制自动灭火装置的一种较佳实施例中，所述水成膜混合池包括比例控制器，所述比例控制器设于所述水成膜混合池与所述消防水池及所述水成膜罐连接处。

在本实用新型提供的温度烟光控制自动灭火装置的一种较佳实施例中，所述速动控制阀包括常开阀，所述常开阀与所述速动控制阀连接，且与所述温度烟光感应控制阀及所述手动阀并联连接。

相对于现有技术，本实用新型的温度烟光控制自动灭火装置具有如下的有益效果：

采用温度烟光感应控制阀门的方式，对监控到的火情进行及时处理及灭火处理，感应准确，灭火处理迅速，设备制造成本不高，应用广，不易发生误检测、误灭火的情况。采用所述水成膜发生装置，可形成泡沫水雾灭火，增加灭火效率。采用所述温度烟光感应检测仪对火情进行检测，如有火情，则通过所述温度烟光控制阀打开灭火阀门，所述速动控制阀连通水源装置，所述水成膜罐中的水成膜液体通过所述水成膜单向阀进入所述水成膜混合池，与从所述消防水池中进入所述水成膜混合池的水混合，通过所述速动控制阀流通到所述喷头。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图，其中：

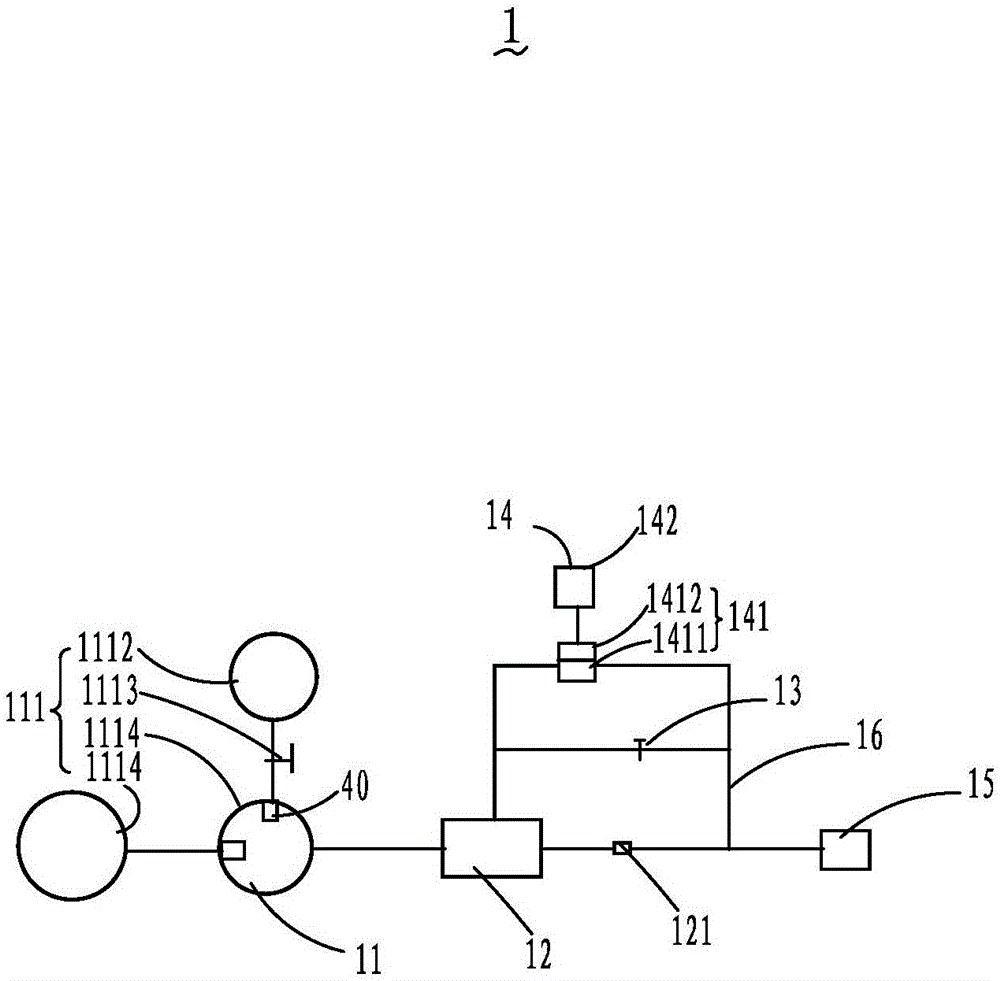

图1是本实用新型提供的温度烟光控制自动灭火装置一较佳实施例的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1，是本实用新型提供的温度烟光控制自动灭火装置一较佳实施例的结构示意图。

所述温度烟光控制自动灭火装置1包括水源装置11、速动控制阀12、手动阀13、温度烟光感应控制装置14、喷头15及导水管16。所述温度烟光感应控制装置14包括温度烟光感应控制阀141及温度烟光感应检测仪142。所述温度烟光感应检测仪142与所述温度烟光感应控制阀141电连接。所述温度烟光感应控制阀141与所述手动阀13通过所述导水管16并联连接，且两端分别与所述速动控制阀12及所述喷头15连接，所述速动控制阀12另一端与所述水源装置11连接。

所述水源装置11包括水成膜发生装置111。所述水成膜发生装置包括消防水池1111、水成膜罐1112、水成膜单向阀1113及水成膜混合池1114。所述水成膜罐1112通过所述水成膜单向阀1113与水成膜混合池1114连接，所述消防水池1111与所述水成膜混合池1114连接。

所述温度烟光感应控制阀141包括阀门开关1411及开关控制器1412。所述开关控制器1412与所述温度烟光感应检测仪142连接，所述开关控制器1412与所述阀门开关1411连接。

所述水成膜混合池1114包括比例控制器40。所述比例控制器40设于所述水成膜混合池1114与所述消防水池1111及所述水成膜罐1112连接处。

所述速动控制阀12包括常开阀121。所述常开阀121与所述速动控制阀12连接，且与所述温度烟光感应控制阀141及所述手动阀13并联连接。

本实用新型的温度烟光控制自动灭火装置1具有如下的有益效果：

采用温度烟光感应控制阀门的方式，对监控到的火情进行及时处理及灭火处理，感应准确，灭火处理迅速，设备制造成本不高，应用广，不易发生误检测、误灭火的情况。采用所述水成膜发生装置111，可形成泡沫水雾灭火，增加灭火效率。采用所述温度烟光感应检测仪142对火情进行检测，如有火情，则通过所述温度烟光控制阀141打开灭火阀门，所述速动控制阀12连通水源装置，所述水成膜罐1112中的水成膜液体通过所述水成膜单向阀1113进入所述水成膜混合池1114，与从所述消防水池1111中进入所述水成膜混合池1114的水混合，通过所述速动控制阀12流通到所述喷头15。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
