一种无人值守的防盗市政管网压力测试装置的制作方法

本实用新型涉及测压设备领域，特别是一种无人值守的防盗市政管网压力测试装置。

背景技术：

水压是判断城市供水管网运行质量最重要的指标之一，供水企业既要保证用户水水压的要求，又要考虑节能和防止爆管、减漏耗等因素，为掌握城市供水管网的运行状况，科学合理的调控城市供水压力，当在线测压点数量不足或需进行加密大规模压力测试时，就需要在消火栓接口安装压力表监测管网压力数据，由于这种测试时间长，需要将压力表留在现场，时有压力表被盗现象，为防止测压设备被盗或损坏的情况发生，保证监测数据的有效性，就需要组织大量人员进行连续测试，费工费时，那么如何研究一种既能避免损坏、被盗，又能省时省工的压力测试装置，成为亟待解决的技术问题。

技术实现要素：

针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种无人值守的防盗市政管网压力测试装置，可有效解决市政管网供水压力监测和设备被盗的问题。

本实用新型解决的技术方案是，包括防盗箱，防盗箱的一侧中心设有与消火栓的消防接口直径配应的圆形开口，防盗箱内中心横向装有连接管，连接管上经压力表连接器装有压力表，连接管一端上装有水龙头，连接管另一端经圆形开口与消防接口连通，防盗箱左侧的门上设有门锁，防盗箱经防盗卡和卡销装在消火栓的消防接口上，构成安全防护结构。

本实用新型结构简单，新颖独特，安全防盗，无需派人值守，省时省工，造价低廉，拆装方便，适用于所有消火栓，可节省大量人力物力，具有良好的社会和经济效益。

附图说明

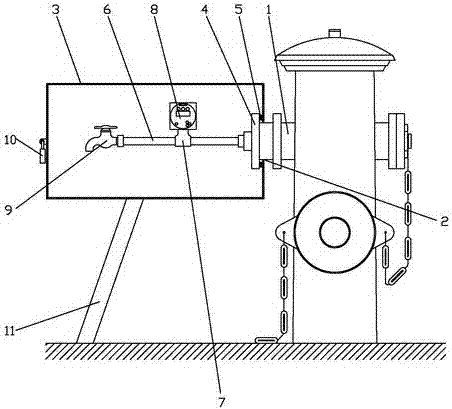

图1为本实用新型的结构主视图（防盗箱剖开）；

图2为本实用新型的左视图。

具体实施方式

以下结合附图对本实用新型的具体实施方式做详细说明。

由图1给出，本实用新型包括防盗箱3，防盗箱3的一侧中心设有与消火栓的消防接口1直径配应的圆形开口2，防盗箱3内中心横向装有连接管6，连接管6上经压力表连接器7装有压力表8，连接管6一端上装有水龙头9，连接管6另一端经圆形开口2与消防接口1连通，防盗箱3左侧的门上设有门锁10，防盗箱3经防盗卡4和卡销5装在消火栓的消防接口1上，构成安全防护结构。

为保证使用效果和使用方便，所述的防盗箱3的底部有对称的两个稳定支架11。

所述的防盗箱3为横置的圆形或方形的空心体。

所述的压力表连接器7还可为三通接头（三通连接器）。

在定期对城市管网进行大规模的压力测试时，只需用消防扳手拧开消火栓上消防接口的盖子，将防盗箱与消防接口对齐，然后用防盗卡和卡销将防盗箱与消防接口卡紧固定，扣严后放下防盗箱稳定支架，支撑防盗箱箱体，转动阀杆直至打开消火栓阀门，同时打开水龙头，排空连接管内的空气，关闭水龙头，确认压力表读数正常后，将门锁锁上，开始进行连续压力测试，即使一时测试不完，工作人员也可以离开现场，由于设置了防盗结构，测压表也不会发生损坏、被盗的情况，起到安全防护作用，待测试完毕后，转动阀杆关闭消火栓阀门，打开门锁，同时打开水龙头排净链接管中的水后，关闭水龙头，收起稳定支架，取下防盗箱，回收装置。

本实用新型结构简单，成本低廉，安全防盗，无需派人值守，可重复使用，节约资源，同时还大大节省人力，省工，效率高，单套装置安装、拆卸方便，使用灵活，可适用于所有消火栓，社会和经济效益巨大。
