一种用于钢管杆的双杆防坠装置的制作方法

本实用新型涉及一种用于钢管杆的双杆防坠装置。

背景技术：

钢管杆上设置有多个电缆和多个横担，在进行电气试验拆接引线等工作时，工作人员需要站在横担上进行操作，而横担距地面有一定的高度，工作人员在上面操作时，为防止发生坠落危险，需要使用安全带或者二次保护绳以保障自身的安全。但由于安全带和二次保护绳较短，在横担上也无合适悬挂点，工作人员只好将安全带或者二次保护绳系在电缆或者横担栏杆上，但如此操作存在较大的损坏电缆的风险，且横担栏杆尺寸较小，称重能力低，存在因横担栏杆断裂导致工作人员坠落的安全风险。

技术实现要素：

本实用新型的目的是针对现有技术的不足，提出一种用于钢管杆的双杆防坠装置，有效防止工作人员坠落，保障其人身安全，扩大作业范围，且避免损坏电缆。

本实用新型通过以下技术方案实现：

一种用于钢管杆的双杆防坠装置，钢管杆具有爬梯钢管，包括安全绳、连接机构和牵拉机构，连接机构包括垂直布置的横杆和竖杆、以及设置在竖杆端部以连接安全绳的连接环，牵拉机构包括两牵拉组件，牵拉组件包括承力杆、万向结和抱箍，承力杆一端可转动地设置在横杆上，万向结可转动地设置在承力杆另一端，抱箍设置在万向结上以锁紧在爬梯钢管上，抱箍包括相对布置以套设在爬梯钢管上的两半圆抱箍，其中一半圆抱箍一端设置在万向结上。

进一步的，所述万向结包括横板、设置在横板两端的两竖板、可转动地设置在两竖板之间的转动杆、以及设置在转动杆与抱箍之间的连接杆，横板与所述承力杆另一端可转动连接。

进一步的，两所述竖板上均设置有供所述转动杆穿过的第一通孔，所述转动杆端部设置有位于竖板外侧的第一挡板。

进一步的，所述承力杆一端通过转动环可转动地设置在所述横杆上，所述横杆端部设置有第二挡板以防止转动环脱落。

进一步的，所述横板与承力杆另一端通过转动机构可转动连接，转动机构包括设置在横板上的第二通孔、设置在承力杆另一端的螺孔和穿过第二通孔后锁紧在螺孔内的第一螺栓，横板与第一螺栓顶部和承力杆之间均存在间隙。

进一步的，所述连接杆一端垂直设置在转动杆上、另一端设置在所述一半圆抱箍上。

进一步的，所述转动杆横截面为圆形，所述连接杆横截面为圆形、矩形或者多边形。

进一步的，所述承力杆由高强度铝合金材料制成。

进一步的，两所述半圆抱箍通过锁紧机构锁紧，锁紧机构包括穿过两半圆抱箍的第二螺栓、设置在第二螺栓上的垫片和锁紧在第二螺栓上的螺母。

本实用新型具有如下有益效果：

本实用新型的安全绳与牵拉机构的连接环连接，抱箍则锁紧在爬梯钢管上，使安全绳通过牵拉机构牢固设置在爬梯钢管上，而无需固定在电缆或者横担栏杆上，因此能够避免损坏电缆或者横担栏杆，且因爬梯钢管尺寸较大，承重能力强，因此能够使安全绳有效发挥牵拉作用，从而防止工作人员坠落，保障其人身安全，扩大业务范围；爬梯钢管沿钢管杆方向延伸，可为牵拉机构提供多个支撑点，且抱箍可随万向结转动，以适应现场爬梯钢管的角度，方便抱箍锁紧在爬梯钢管上，操作更为方便快捷；牵拉机构包括两牵拉组件，各牵拉组件的抱箍均锁紧在爬梯钢管上，使本实用新型能够承受更大的重量，从而可供两人同时使用。

附图说明

下面结合附图对本实用新型做进一步详细说明。

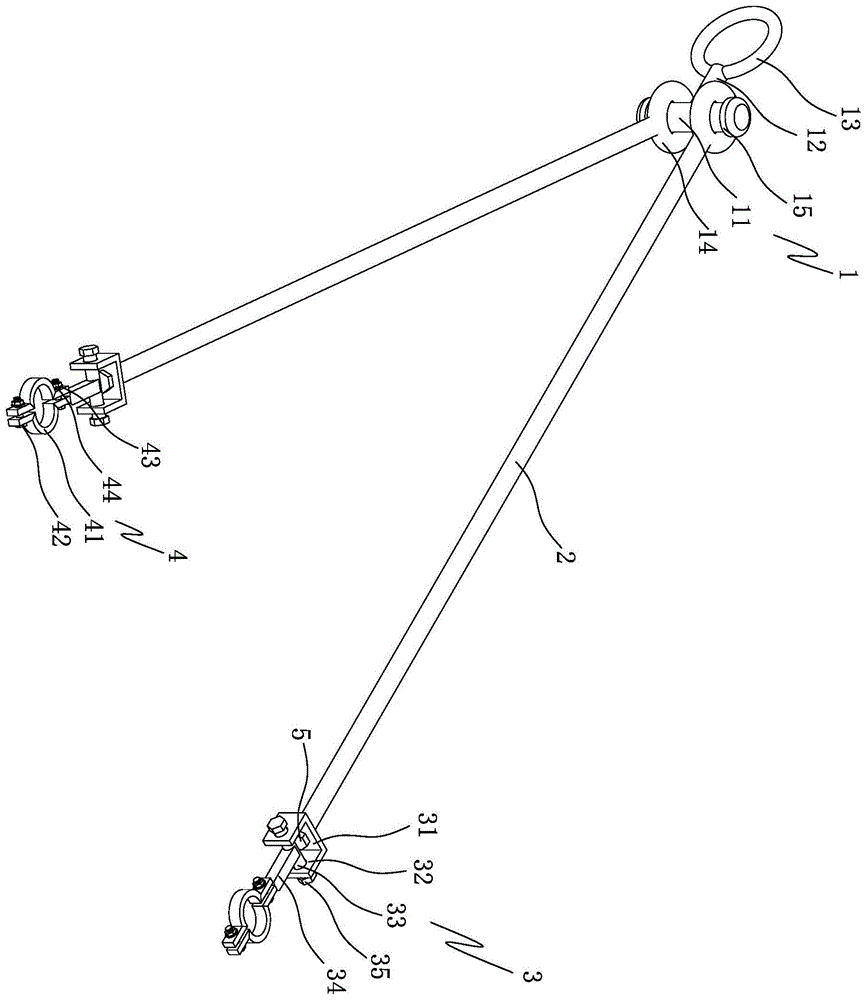

图1为本实用新型的结构示意图。

图2为本实用新型万向结和抱箍的结构示意图。

其中，1、连接机构；11、横杆；12、竖杆；13、连接环；14、转动环；15、第二挡板；2、承力杆；3、万向结；31、横板；32、竖板；33、转动杆；34、连接杆；35、第一挡板；4、抱箍；41、半圆抱箍；42、第二螺栓；43、垫片；44、螺母；5、第一螺栓。

具体实施方式

如图1和图2所示，钢管杆具有沿其方向延伸的爬梯钢管，双杆防坠装置包括包括安全绳、连接机构1和牵拉机构，连接机构1包括垂直布置的横杆11和竖杆12、以及设置在竖杆12端部以连接安全绳的连接环13，牵拉机构包括两牵拉组件，牵拉组件包括承力杆2、万向结3和抱箍4，承力杆2一端通过转动环14可转动地设置在横杆11上，横杆11两端分别设置有两第二挡板15以防止转动环14脱落，万向结3可转动地设置在承力杆2另一端，抱箍4设置在万向结3上以锁紧在爬梯钢管上，抱箍4包括相对布置以套设在爬梯钢管上的两半圆抱箍41，其中一半圆抱箍41一端设置在万向结3上。

万向结3包括横板31、设置在横板31两端的两竖板32、可转动地设置在两竖板32之间的转动杆33、以及设置在转动杆33与抱箍4之间的连接杆34，具体地，连接杆34一端垂直设置在转动杆33上、另一端设置在一半圆抱箍41上。两竖板32上均设置有供转动杆33穿过的第一通孔，转动杆33端部设置有位于竖板32外侧的第一挡板35，第一通孔直径略大于转动杆33直径，用于实现万向结3绕转动杆33转动，且确保在受力时，万向结3不会脱落。

横板31与承力杆2另一端通过转动机构可转动连接。转动机构包括设置在横板31上的第二通孔、设置在承力杆2另一端的螺孔和穿过第二通孔后锁紧在螺孔内的第一螺栓5，横板31与第一螺栓5顶部和承力杆2之间均存在间隙，以使万向结3能够绕第一螺栓5转动。

两半圆抱箍41通过锁紧机构锁紧在爬梯钢管上，锁紧机构包括穿过两半圆抱箍41的第二螺栓42、设置在第二螺栓42上的垫片43和锁紧在第二螺栓42上的螺母44。半圆抱箍41的半圆直径为50mm，能够适用于标准尺寸的钢管杆爬梯钢管，对于非标准尺寸的爬梯钢管，也可通过增减垫片43，使两半圆抱箍41锁紧在爬梯钢管上，以防止抱箍4晃动，使连接更加牢靠，增加安全系数。

在本实施例中，转动杆33横截面为圆形，连接杆34横截面为矩形，承力杆2由高强度铝合金材料制成。

以上所述，仅为本实用新型的较佳实施例而已，故不能以此限定本实用新型实施的范围，即依本实用新型申请专利范围及说明书内容所作的等效变化与修饰，皆应仍属本实用新型专利涵盖的范围内。
