一种带求生哨的消防面罩的制作方法

本公开涉及消防用具，尤其是涉及一种带求生哨的消防面罩。

背景技术：

1、消防面罩是一种保护人体呼吸器官不受外界有毒气体伤害的专用呼吸装置，遇到火灾时可以套在头上，它利用滤毒罐内的药剂、滤烟元件，将火场空气中的有毒成分过滤掉，使之变为较为清洁的空气，供逃生者呼吸用。

2、公开号为cn214074762u的授权专利一种消防防护面罩，公开了包括防护面罩本体、第一固定绳和第二过滤层，所述防护面罩本体的内部固定有第一护目镜，且第一护目镜的前方设置有第二护目镜，并且第二护目镜的底端与防护面罩本体相连接；上述消防面罩实现隔绝强光和呼吸过滤的功能，但是不具备呼救功能，用户佩戴消防面罩后呼救困难，难以发出响亮的声音提示救援人员自己的位置。

技术实现思路

1、本公开提供了一种带求生哨的消防面罩，以解决发明人认识到的技术问题之一。

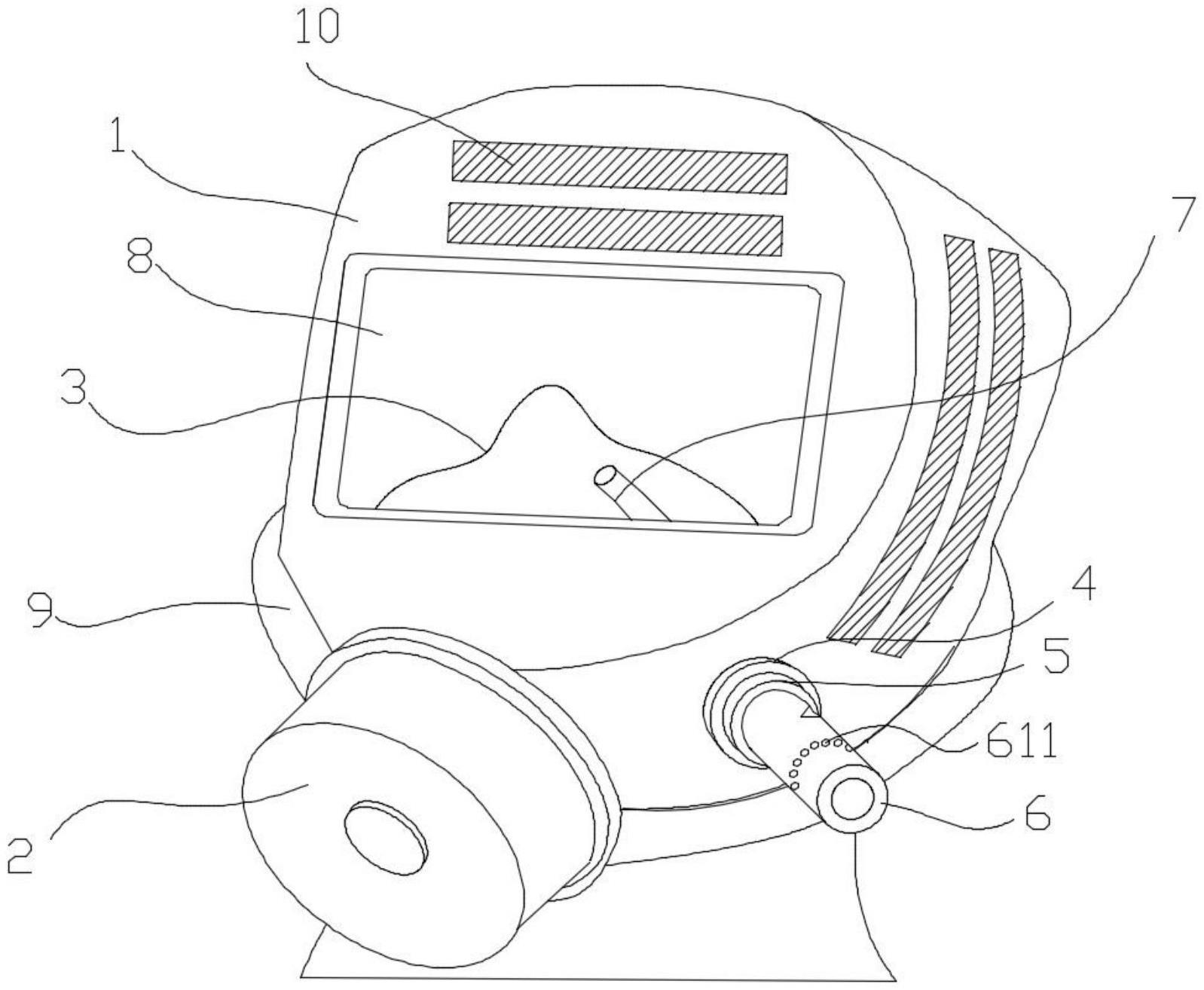

2、本公开提供了一种带求生哨的消防面罩，包括：面罩本体，所述面罩本体的表面固定连接有滤毒罐，所述面罩本体的侧面固定连接有固定座，所述固定座转动连接有单向排气阀，所述单向排气阀的表面可拆卸连接有求生哨，所述面罩本体的内侧设置有半面罩，所述面罩本体内部设置有呼气嘴，所述呼气嘴一端与所述单向排气阀可拆卸连接，且所述呼气嘴与所述单向排气阀贯通连接。

3、优选的，所述单向排气阀的出气口端固定连接有第一安装座，所述单向排气阀的进气口端固定连接有第二安装座，所述第一安装座和第二安装座上均开设有内螺纹。

4、优选的，所述求生哨包括哨体，所述哨体为圆管状结构，所述哨体的进气端外侧设置有外螺纹，所述哨体的进气端与所述第一安装座通过螺纹可拆卸连接，所述哨体的侧面开设有“v”型的发声口，所述哨体的内部位于所述发声口下方的位置固定连接有栏格。

5、优选的，所述哨体的内部固定连接有电路板，所述电路板电连接有若干个灯珠，所述哨体的内部固定连接有电池盒，所述电池盒与所述电路板通过导线连接，所述哨体的侧壁与所述灯珠对应的位置开设有多个透光孔。

6、优选的，所述电池盒的表面盖设有盒盖，所述电池盒内设置有纽扣电池，所述电池盒两端连接有电极片，所述电极片与所述纽扣电池相抵设置，所述盒盖开设有插孔，所述插孔内插设有隔片，所述隔片设置于所述纽扣电池和所述电极片之间。

7、优选的，所述呼气嘴包括呼气管和连接头，所述连接头与所述呼气管固定连接，所述连接头设置有外螺纹，所述连接头与所述第二安装座螺纹可拆卸连接。

8、优选的，所述固定座内侧固定连接有轴承，所述轴承的内侧与所述单向排气阀固定连接。

9、优选的，所述滤毒罐两侧分别固定连接有束紧带。

10、优选的，所述面罩本体的表面固定连接有透明的大眼窗口。

11、优选的，所述面罩本体的表面四周固定连接有多个反光条。

12、本公开的有益效果主要在于：本实用新型通过在单向排气阀表面安装求生哨，使用者通过嘴含内部的呼气嘴进行呼气，气流经过单向排气阀排出进入求生哨，经过求生哨后产生响亮的哨声，用于提示救援人员自己的位置，提高被救几率。

13、应当理解，前述的一般描述和接下来的具体实施方式两者均是为了举例和说明的目的并且未必限制本公开。并入并构成说明书的一部分的附图示出本公开的主题。同时，说明书和附图用来解释本公开的原理。

技术特征：

1.一种带求生哨的消防面罩，其特征在于，包括：面罩本体，所述面罩本体的表面固定连接有滤毒罐，所述面罩本体的侧面固定连接有固定座，所述固定座转动连接有单向排气阀，所述单向排气阀的表面可拆卸连接有求生哨，所述面罩本体的内侧设置有半面罩，所述面罩本体内部设置有呼气嘴，所述呼气嘴一端与所述单向排气阀可拆卸连接，且所述呼气嘴与所述单向排气阀贯通连接；

2.根据权利要求1所述的一种带求生哨的消防面罩，其特征在于，所述哨体的内部固定连接有电路板，所述电路板电连接有若干个灯珠，所述哨体的内部固定连接有电池盒，所述电池盒与所述电路板通过导线连接，所述哨体的侧壁与所述灯珠对应的位置开设有多个透光孔。

3.根据权利要求2所述的一种带求生哨的消防面罩，其特征在于，所述电池盒的表面盖设有盒盖，所述电池盒内设置有纽扣电池，所述电池盒两端连接有电极片，所述电极片与所述纽扣电池相抵设置，所述盒盖开设有插孔，所述插孔内插设有隔片，所述隔片设置于所述纽扣电池和所述电极片之间。

4.根据权利要求1所述的一种带求生哨的消防面罩，其特征在于，所述呼气嘴包括呼气管和连接头，所述连接头与所述呼气管固定连接，所述连接头设置有外螺纹，所述连接头与所述第二安装座螺纹可拆卸连接。

5.根据权利要求1所述的一种带求生哨的消防面罩，其特征在于，所述固定座内侧固定连接有轴承，所述轴承的内侧与所述单向排气阀固定连接。

6.根据权利要求1所述的一种带求生哨的消防面罩，其特征在于，所述滤毒罐两侧分别固定连接有束紧带。

7.根据权利要求1所述的一种带求生哨的消防面罩，其特征在于，所述面罩本体的表面固定连接有透明的大眼窗口。

8.根据权利要求1所述的一种带求生哨的消防面罩，其特征在于，所述面罩本体的表面四周固定连接有多个反光条。

技术总结
本技术公开提供了一种带求生哨的消防面罩，包括：面罩本体，所述面罩本体的表面固定连接有滤毒罐，所述面罩本体的侧面固定连接有固定座，所述固定座转动连接有单向排气阀，所述单向排气阀的表面可拆卸连接有求生哨，所述面罩本体的内侧设置有半面罩，所述面罩本体内部设置有呼气嘴，所述呼气嘴一端与所述单向排气阀可拆卸连接，且所述呼气嘴与所述单向排气阀贯通连接。本技术通过在单向排气阀表面安装求生哨，使用者通过嘴含内部的呼气嘴进行呼气，气流经过单向排气阀排出进入求生哨，经过求生哨后产生响亮的哨声，用于提示救援人员自己的位置，提高被救几率。

技术研发人员：贾卫华,储志利,庄志超,杨靖,吴鹏
受保护的技术使用者：广州壹壹玖安全设备有限公司
技术研发日：20221206
技术公布日：2024/1/15
