一种具有智能物联功能的泡沫比例混合装置的制作方法

本发明涉及泡沫比例混合领域，具体为一种具有智能物联功能的泡沫比例混合装置。

背景技术：

1、泡沫比例混合器是将水与泡沫剂混合用以灭火的设备，包括定比混合型、调比混合型，其中定比混合是泡沫剂与水以固定比例混合，调比混合是泡沫剂与水之间比例可通过调节改变，其原理是利用文丘里原理，压力水通过混合器在其内部与泡沫罐之间产生负压差，将泡沫罐中泡沫剂压出与水混合。

2、如专利号为cn107982828a的申请文件公开了一种泡沫供液车的泡沫混合装置及其控制方法。该泡沫混合装置包括泡沫泵、直段水管路、泡沫流量计、第一电动比例调节阀和第二电动比例调节阀，所述泡沫泵的出口依次通过所述泡沫流量计及所述第一电动比例调节阀与所述直段水管路的侧壁上的接头连接，所述泡沫流量计的与所述泡沫泵的出口连接的一端通过所述第二电动比例调节阀与所述泡沫泵的入口连接。本发明虽然可将供水消防车的输送水带经过连接泡沫供液车的管路后，泡沫供液车按预设的泡沫比例将泡沫原液直接进行注入，混合液再输送到前方主战消防车水泵入水口，主战消防车直接进行耦合喷射泡沫作业灭火。

3、但是上述专利的泡沫比例混合装置采用压差控制泡沫剂排出，在实际使用过程中在水压一定的情况下，难以调整泡沫剂与水的混合比例，而且管路中泡沫流量计、第一电动比例调节阀、第二电动比例调节阀是分别单独控制的，相互之间没有连接，很难实现智能物联的控制，不能及时的反馈信息，从而不利用泡沫比例混合装置的后台控制。

技术实现思路

1、本发明的目的在于提供一种具有智能物联功能的泡沫比例混合装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：

3、一种具有智能物联功能的泡沫比例混合装置，包括泡沫罐，泡沫罐内连接加压机构，泡沫罐上端连接出液管，出液管与混合器连接，混合器连接进水管、出水管，进水管连接压力计，压力计与控制箱电性连接，进水管通过连管连接加压机构，连管侧面连接有与控制箱电性连接的控流阀，控制箱内加装有用于电控制压力计、控流阀以及加压机构的检测控制模块，电控箱内设置蓄电池，本申请采用控制箱的检测控制模块控制控流阀，控制单位时间内水流量，通过水流量控制压力机构加压速率，从而控制泡沫罐中泡沫排出量，可通过控制控流阀调泡沫剂添加量，改变混合比例。

4、优选的，所述加压机构包括转动连接于泡沫罐内的螺杆，螺杆与加压盘螺纹连接，螺杆上同轴固定连接压力扇盘，压力扇盘位于导流筒内，导流筒一端与连管连通，导流管另一端连通至泡沫罐外端，加压机构采用加压盘与螺杆螺纹连接的方式，能够稳定加压，压力扇盘设置于连通连管的导流筒内，能够以较小的驱动力驱动扇筒转动。

5、优选的，所述加压盘侧面设置有滑槽，滑槽与固定于泡沫罐内的滑杆贴合滑动，加压盘侧面设置滑槽与泡沫罐内固定的滑杆配合限位，使螺杆转动能够带动加压盘上、下移动实现加压。

6、优选的，所述螺杆内部设置导液通道，导液通道底端设置有与泡沫罐内部连通的通孔，螺杆顶端与出液管密封转动连接，螺杆内部设置导液通道与出液管连通，用于导通泡沫剂。

7、优选的，所述连管截面为矩形，连管内滑动连接阀芯，阀芯与螺旋阀杆螺纹连接，螺旋阀杆与控流电机的输出轴同轴固定连接，截面为矩形的连管内滑动连接阀芯，控制阀芯位置改变连管内部导流截面大小，从而控制水流量。

8、优选的，所述连管侧面设置滑筒，滑筒内壁与阀芯贴合，滑筒、阀芯截面均为矩形，连管侧面的滑筒用于放置阀芯。

9、优选的，所述混合器包括混合筒，混合筒内部与出液管连通，出液管与混合筒内连通处设置有单向阀，位于混合筒内转动连接有混合轴，混合轴一端连接驱动扇，混合轴上连接混合扇，混合筒内部设置连接驱动扇的混合轴，利用水流驱动连接混合扇的混合轴转动，使泡沫剂进入到混合器中能够与水流充分混合。

10、优选的，所述混合扇有多个，且多个混合扇呈线性阵列于混合轴上。

11、优选的，所述进水管端部连接阻断阀，阻断阀的阀杆同轴固定连接齿盘，齿盘与阻断电机输出轴上固定连接的齿轮啮合，阻断电机与控制箱电性连接，与阻断阀的阀杆连接的阻断电机由控制箱控制，通过控制阻断电机转动控制供水。

12、优选的，所述泡沫罐为立式圆筒状，加压机构包括初始状态位于泡沫罐顶端的加压盘，泡沫罐顶端设置有气孔，泡沫罐底端连接支撑架，进水管、排水管端部连接法兰。

13、与现有技术相比，本发明的有益效果是：

14、控制箱连接控流阀，利用控流阀控制连管中水流量，利用水流量控制压力机构运行将泡沫罐中的泡沫剂压出，可根据需求改变水流量从而改变泡沫剂与水的混合比例；

15、加压机构采用连管连接的导流筒内转动连接压力扇盘，水流驱动压力扇盘转动，采用杠杆原理驱动螺杆转动带动压力盘移动更加省力；

16、通过控制箱的检测控制模块控制控流阀，控制单位时间内水流量，通过水流量控制压力机构加压速率，从而控制泡沫罐中泡沫排出量，可通过控制控流阀调泡沫剂添加量，改变混合比例。

17、控流阀采用矩形的阀芯于截面为矩形的连管中移动改变连管部分截面大小，从而改变流量大小，控制加压机构中加压盘运动速率；

18、驱动扇连接混合轴，在水流驱动下带动混合扇转动，使泡沫剂与水能够在喷出前充分混合均匀。

技术特征：

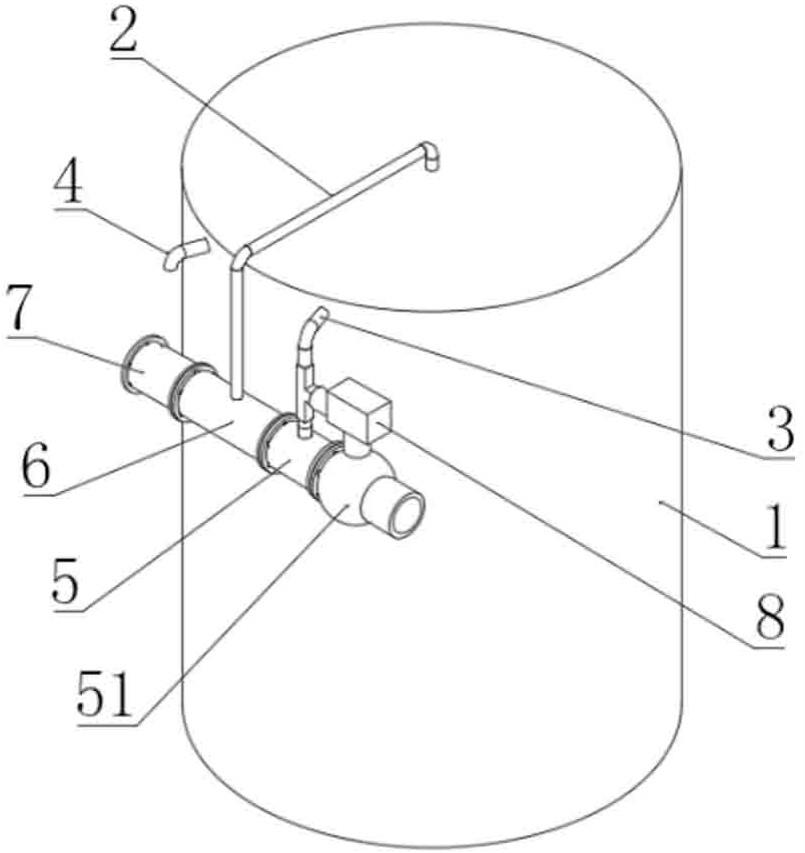

1.一种具有智能物联功能的泡沫比例混合装置,其特征在于，包括泡沫罐(1)，泡沫罐(1)内连接加压机构(9)，泡沫罐(1)上端连接出液管(2)，出液管(2)与混合器(6)连接，混合器(6)连接进水管(5)、出水管(7)，进水管(5)连接压力计，压力计与控制箱(8)电性连接，进水管(5)通过连管(3)连接加压机构(9)，连管(3)侧面连接有与控制箱(8)电性连接的控流阀(81)，所述控制箱内加装有用于电连接控制压力计、控流阀以及加压机构的检测控制模块，电控箱内设置蓄电池。

2.根据权利要求1所述的一种具有智能物联功能的泡沫比例混合装置,其特征在于，所述加压机构(9)包括转动连接于泡沫罐(1)内的螺杆(94)，螺杆(94)与加压盘(91)螺纹连接，螺杆(94)上同轴固定连接压力扇盘(92)，压力扇盘(92)位于导流筒(93)内，导流筒(93)一端与连管(3)连通，导流管另一端连通至泡沫罐(1)外端。

3.根据权利要求2所述的一种具有智能物联功能的泡沫比例混合装置,其特征在于，所述加压盘(91)侧面设置有滑槽，滑槽与固定于泡沫罐(1)内的滑杆贴合滑动。

4.根据权利要求3所述的一种具有智能物联功能的泡沫比例混合装置,其特征在于，所述螺杆(94)内部设置导液通道(942)，导液通道(942)底端设置有与泡沫罐(1)内部连通的通孔(941)，螺杆(94)顶端与出液管(2)密封转动连接。

5.根据权利要求1所述的一种具有智能物联功能的泡沫比例混合装置,其特征在于，所述连管(3)截面为矩形，连管(3)内滑动连接阀芯(812)，阀芯(812)与螺旋阀杆(813)螺纹连接，螺旋阀杆(813)与控流电机(811)的输出轴同轴固定连接。

6.根据权利要求5所述的一种具有智能物联功能的泡沫比例混合装置,其特征在于，所述连管(3)侧面设置滑筒(814)，滑筒(814)内壁与阀芯(812)贴合，滑筒(814)、阀芯(812)截面均为矩形。

7.根据权利要求1所述的一种具有智能物联功能的泡沫比例混合装置,其特征在于，所述混合器(6)包括混合筒，混合筒内部与出液管(2)连通，出液管(2)与混合筒内连通处设置有单向阀(21)，位于混合筒内转动连接有混合轴(61)，混合轴(61)一端连接驱动扇(62)，混合轴(61)上连接混合扇(63)。

8.根据权利要求7所述的一种具有智能物联功能的泡沫比例混合装置,其特征在于，所述混合扇(63)有多个，且多个混合扇(63)呈线性阵列于混合轴(61)上。

9.根据权利要求1所述的一种具有智能物联功能的泡沫比例混合装置,其特征在于，所述进水管(5)端部连接阻断阀(51)，阻断阀(51)的阀杆同轴固定连接齿盘，齿盘与阻断电机输出轴上固定连接的齿轮啮合，阻断电机与控制箱(8)电性连接。

10.根据权利要求1所述的一种具有智能物联功能的泡沫比例混合装置,其特征在于，所述泡沫罐(1)为立式圆筒状，加压机构(9)包括初始状态位于泡沫罐(1)顶端的加压盘(91)，泡沫罐(1)顶端设置有气孔，泡沫罐(1)底端连接支撑架，进水管(5)、排水管(4)端部连接法兰。

技术总结
本发明公开了一种具有智能物联功能的泡沫比例混合装置，具体涉及泡沫比例混合领域，包括泡沫罐，泡沫罐内连接加压机构，泡沫罐上端连接出液管，出液管与混合器连接，混合器连接进水管、出水管，进水管连接压力计，压力计与控制箱电性连接，进水管通过连管连接加压机构，连管侧面连接有与控制箱电性连接的控流阀，电控箱内设置蓄电池，本申请采用控制箱控制控流阀，控制单位时间内水流量，通过水流量控制压力机构加压速率，从而控制泡沫罐中泡沫排出量，可通过控制控流阀调泡沫剂添加量，改变混合比例。

技术研发人员：郑海山,黄发明,陈华荣,王秋良,叶雅婷,林德聪,陈志超,邓世安,姚煌斌,陈锦星
受保护的技术使用者：水力消防科技有限公司
技术研发日：
技术公布日：2024/1/13
