一种糊盒机的辅助粘贴机构的制作方法

本实用新型涉及包装印刷设备领域，尤其涉及一种糊盒机的辅助粘贴机构。

背景技术：

在包装印刷行业中，糊盒机的应用是包装盒加工的最后一道工序，是将印刷好、模切成型的纸板折叠成型并粘好糊口，机器糊盒代替了手工糊盒方式，降低了劳动成本，提高了效率。

糊盒机在完成粘贴工作后即完成糊盒，但由于折叠的纸板的回弹性较大，折叠处会翘起，可能导致粘贴处脱胶，影响产品的质量。

技术实现要素：

鉴于以上所述，本实用新型的目的在于提供一种糊盒机的辅助粘贴机构，来解决现有技术存在的问题。

本实用新型采用如下技术方案：

一种糊盒机的辅助粘贴机构，该辅助粘贴机构的部件包括吹风装置与压实装置，所述吹风装置与所述压实装置依次设置在输送带上。

本实用新型提供一种糊盒机的辅助粘贴机构，优选地，所述吹风装置包括风机，所述风机通过支架一设置在所述输送带上方，其风口方向垂直于所述输送带。

本实用新型提供一种糊盒机的辅助粘贴机构，优选地，所述支架一包括支撑架及设置在所述支撑架上的丝杠升降装置，所述风机固定在所述丝杠升降装置上。

本实用新型提供一种糊盒机的辅助粘贴机构，优选地，所述风机的风口处设置有集风嘴。

本实用新型提供一种糊盒机的辅助粘贴机构，优选地，所述压实装置包括压实器及用于固定所述压实器的支架二，若干所述压实器设置在所述支架二上。

本实用新型提供一种糊盒机的辅助粘贴机构，优选地，所述压实器包括固定块、连杆及压实辊，所述固定块上设置有左右贯穿的固定孔一和上下贯穿的固定孔二，所述固定块通过固定孔一固定在所述支架二上，所述连杆设置在所述固定孔二内，所述压实辊设置在所述连杆底端。

本实用新型提供一种糊盒机的辅助粘贴机构，优选地，所述固定孔一上端设置有紧固螺栓一，所述固定孔二前端设置有紧固螺栓二。

本实用新型的优点和有益效果为：

本实用新型用于辅助糊盒机粘贴糊盒，在纸板上涂胶粘贴后，风机吹风防止纸板翘起导致粘贴处脱胶，同时能加速粘胶冷却，保证纸盒粘贴的牢固性，在经过风机后，又通过压实装置对纸板的粘合处进行压实，进一步保证其粘贴的牢固性，保证了产品的质量。

附图说明

下面结合附图对本实用新型的优选实施方式进行详细或者优选地描述，其中，

图1为本实用新型一种糊盒机的辅助粘贴机构的示意图；

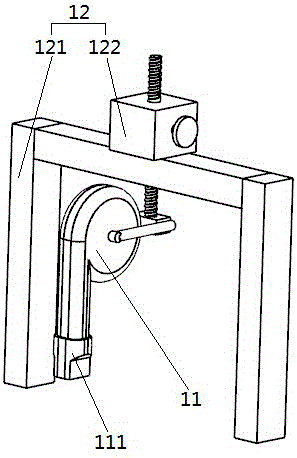

图2为本实用新型一种糊盒机的辅助粘贴机构的吹风装置的示意图；

图3为本实用新型一种糊盒机的辅助粘贴机构的压实装置的示意图；

图4为本实用新型一种糊盒机的辅助粘贴机构的固定块的示意图。

图中：1、吹风装置；11、风机；111、集风嘴；12、支架一；121、支撑架；122、丝杠升降装置；2、压实装置；21、压实器；211、固定块；2111、固定孔一；2112紧固螺栓一；2113、固定孔二；2114、紧固螺栓二；212、连杆；213、压实辊；22、支架二；3、输送带。

具体实施方式

结合图1至图4对本实用新型一种糊盒机的辅助粘贴机构的实施例作进一步说明。

一种糊盒机的辅助粘贴机构，该辅助粘贴机构的部件包括吹风装置1与压实装置2，所述吹风装置1与所述压实装置2依次设置在输送带3上。

所述吹风装置1包括风机11，所述风机11通过支架一12设置在所述输送带3上方，其风口方向垂直于所述输送带3，所述风机11的风口处设置有集风嘴111，纸盒在涂胶粘合后会翘起，风机11吹风将纸盒下压，防止因纸盒翘起而脱胶，同时加速粘胶的冷却，集风嘴111能使风力集中，保证风机11能将纸盒下压。

所述支架一12包括支撑架121及设置在所述支撑架121上的丝杠升降装置122，所述风机11固定在所述丝杠升降装置122上，通过丝杠升降装置122调节风机11的位置，能符合不同的生产要求。

所述压实装置2包括压实器21及用于固定所述压实器21的支架二22，若干所述压实器21设置在所述支架二22上，根据生产要求的不同可设置多个压实器21。

所述压实器21包括固定块211、连杆212及压实辊213，所述固定块211上设置有左右贯穿的固定孔一2111和上下贯穿的固定孔二2113，所述固定块211通过固定孔一2111固定在所述支架二22上，所述连杆212设置在所述固定孔二2113内，所述压实辊213设置在所述连杆212底端。

所述固定孔一2111上端设置有紧固螺栓一2112，旋紧紧固螺栓一2112能将固定块211固定，所述固定孔二2113前端设置有紧固螺栓二2114，旋紧紧固螺栓2114能将连杆212固定。

本实用新型在工作时，完成糊盒的纸盒通过输送带3运输至风机11下方，风机11吹风将纸板下压，防止其翘起导致脱胶，同时加速粘胶的冷却，之后又随着输送带3通过压实装置2，压实辊213将粘合处压实，进一步增加其粘贴的牢固性。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
