羊毛洗涤废水油脂回收提取装置的制作方法

1.本实用新型涉及废水处理技术领域，特别涉及羊毛洗涤废水油脂回收提取装置。


背景技术：

2.羊毛在剔除下来时，上面留有较多污渍，且羊毛废水中有一种油脂，在洗涤的过程中油脂会在废水中残留，在羊毛洗涤废水中加入有机溶液进行沉淀，可使羊毛洗涤废水中的油脂漂浮出来，再对羊毛废水中的油脂进行回收；
3.现有的对羊毛洗涤废水中油脂提取的时候，羊毛洗涤废水中的杂质较多，影响对羊毛洗涤废水中油脂的回收，使油脂不纯。


技术实现要素：

4.(一)要解决的技术问题
5.本实用新型的目的是提供羊毛洗涤废水油脂回收提取装置，用以解决现有的羊毛洗涤废水中油脂回收里面存在杂质的缺陷。
6.(二)实用新型内容
7.为了解决上述技术问题，本实用新型提供如下技术方案：羊毛洗涤废水油脂回收提取装置，包括底座，所述底座的顶端固定有第一箱体，所述第一箱体的内部设置有过滤结构，所述过滤结构包括固定块，所述固定块设置于第一箱体一侧的顶端，所述固定块的底端固定有网体，所述固定块的顶端安装有第一把手，所述第一箱体底端的内部固定有出水口，所述第一箱体的底端安装有出水管，所述底座中间一侧的顶端设置有刮取结构，所述底座顶端的一侧固定有第二箱体，所述第二箱体的一侧设置有收集结构，所述底座的底端固定有承重柱。
8.优选的，所述第一把手设置有两组，两组所述第一把手关于第一箱体的中轴线呈对称分布。
9.优选的，所述刮取结构包括安装板，所述安装板设置于底座中间的一侧，所述安装板的一侧安装有伸缩杆，所述伸缩杆的一侧固定有横板，所述第二箱体的一侧安装有出油口。
10.优选的，所述收集结构包括预留槽，所述预留槽设置于底座顶端的内部，所述预留槽的内部设置有滑轮，所述滑轮的顶端固定有盒体，所述盒体的一侧安装有第二把手。
11.优选的，所述预留槽设置有两组，两组所述预留槽关于底座的中轴线呈对称分布。
12.优选的，所述第二把手设置有两组，两组所述第二把手关于盒体的中轴线呈对称分布。
13.优选的，所述承重柱设置有两组，两组所述承重柱关于底座的中轴线呈对称分布。
14.(三)有益效果
15.本实用新型提供的羊毛洗涤废水油脂回收提取装置，其优点在于：通过向网体灌入废水，使废水在网体上进行过滤，使废水中的杂质留在网体的内部，剩余的废水通过出水
口流走，拉动第一把手能将网体拿走清理，固定块使网体能固定在第一箱体的内部，实现了对羊毛废水中的大杂质进行过滤，避免提取出来的油脂里面存在杂质；
16.通过设置有刮取结构，通过安装板推动伸缩杆，使伸缩杆在第二箱体的内部前后移动，将第二箱体内部沉淀后废水上漂浮的油脂推送到出油口的内部，通过出油口对油脂进行收集，实现了对羊毛洗涤后废水中油脂的收集；
17.通过设置有收集结构，通过出油口收集的油脂流进盒体的内部，当盒体内部收集满时，盒体底端的滑轮可在预留槽的内部滑动，使工作人员拉动第二把手时，盒体可移动，实现了对油脂的收集，同时盒体内部的油脂过多不干净时可拆下盒体进行清洗。
附图说明
18.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

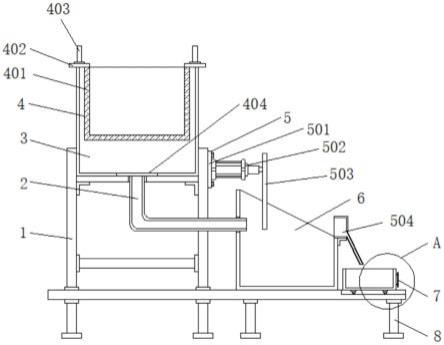

19.图1为本实用新型的正视剖面结构示意图；
20.图2为本实用新型的立体结构示意图；
21.图3为本实用新型的过滤结构立体结构示意图；
22.图4为本实用新型的图1中a处放大结构示意图。
23.图中的附图标记说明：
24.1、底座；2、出水管；3、第一箱体；4、过滤结构；401、网体；402、固定块；403、第一把手；404、出水口；5、刮取结构；501、安装板；502、伸缩杆；503、横板；504、出油口；6、第二箱体；7、收集结构；701、盒体；702、第二把手；703、预留槽；704、滑轮；8、承重柱。
具体实施方式
25.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
27.请参阅图1-4，本实用新型提供的一种实施例：羊毛洗涤废水油脂回收提取装置，包括底座1，底座1的顶端固定有第一箱体3，第一箱体3的内部设置有过滤结构4，第一箱体3的底端安装有出水管2，底座1中间一侧的顶端设置有刮取结构5，底座1顶端的一侧固定有第二箱体6，第二箱体6的一侧设置有收集结构7，底座1的底端固定有承重柱8；
28.过滤结构4包括固定块402，固定块402设置于第一箱体3一侧的顶端，固定块402的
底端固定有网体401，固定块402的顶端安装有第一把手403，第一箱体3底端的内部固定有出水口404，第一把手403设置有两组，两组第一把手403关于第一箱体3的中轴线呈对称分布，对羊毛洗涤废水中的杂质进行过滤；
29.具体地，如图1、图2和图3所示，使用该结构时，首先，将盒体701固定在第二把手702的底端，用手抓住预留槽703将盒体701放置在第一箱体3的内部，使第二把手702架在第一箱体3一侧的顶端，使盒体701在第一箱体3内部固定住，向盒体701的内部灌入废水可通过出水口404流出，便于对羊毛洗涤废水中较大杂质的过滤；
30.刮取结构5包括安装板501，安装板501设置于底座1中间的一侧，安装板501的一侧安装有伸缩杆502，伸缩杆502的一侧固定有横板503，第二箱体6的一侧安装有出油口504，对羊毛洗涤废水中沉淀后漂浮的油脂进行刮取；
31.具体地，如图1、和图2所示，使用该结构时，首先，将伸缩杆502固定在安装板501上，然后将横板503固定在伸缩杆502上面，伸缩杆502工作推动横板503在第二箱体6的内部移动，使第二箱体6内部废水中沉淀漂浮在表面的油脂经过横板503的移动推送到出油口504的内部，使油脂的提取更便捷；
32.收集结构7包括预留槽703，预留槽703设置于底座1顶端的内部，预留槽703的内部设置有滑轮704，滑轮704的顶端固定有盒体701，盒体701的一侧安装有第二把手702，预留槽703设置有两组，两组预留槽703关于底座1的中轴线呈对称分布，第二把手702设置有两组，两组第二把手702关于盒体701的中轴线呈对称分布，对刮取下来的油脂进行收集，同时也便于清理盒体701；
33.具体地，如图1、图2和图4所示，使用该结构时，首先，抓住第二把手702拉动，第二把手702固定的盒体701通过底端固定的滑轮704在预留槽703内滑动，盒体701便于对出油口504流下来的油脂进行收集，通过预留槽703使盒体701能拆卸下来清洗，使盒体701的使用更便捷。
34.工作原理：使用时，首先，抓住第一把手403将网体401放置在第一箱体3的内部，固定块402搭在第一箱体3一侧的顶端，使网体401稳固，然后将废水倒进网体401的内部，使废水经过网体401过滤，通过出水口404流进出水管2的内部，通过出水管2进入第二箱体6的内部沉淀，其次，抓住第二把手702，将盒体701放置在底座1上，使盒体701底端的滑轮704在预留槽703内部滑动，使出油口504的底端在盒体701的内部，最后，将伸缩杆502固定在安装板501，将横板503固定在伸缩杆502上，伸缩杆502工作推动横板503移动，使横板503将第二箱体6内沉淀好的废水中漂浮的油脂退送到出油口504的内部，通过出油口504流进盒体701的内部，最终完成该羊毛洗涤废水油脂回收提取装置的使用工作。
35.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
36.以上所描述的装置实施例仅仅是示意性的，其中所述作为分离部件说明的单元可以是或者也可以不是物理上分开的，作为单元显示的部件可以是或者也可以不是物理单元，即可以位于一个地方，或者也可以分布到多个网络单元上。可以根据实际的需要选择其
中的部分或者全部模块来实现本实施例方案的目的。本领域普通技术人员在不付出创造性的劳动的情况下，即可以理解并实施。
37.最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
