一种涤纶丝侧部吹起加弹装置的制作方法

本技术涉及涤纶丝加弹装置领域，尤其涉及一种涤纶丝侧部吹起加弹装置。

背景技术：

1、涤纶丝的特性是可以抵受化学物质及经常洗涤，减少衣物褪色及脱色现象，所以，酒店制服、石墨蓝牛仔衣物、运动服或者儿童服装都会用涤纶丝制造，涤纶丝在进行纺织加工前，会将多个涤纶丝通过加弹装置进行柔和，来增加涤纶丝的弹性，这样的涤纶丝在纺织加工后，纺织品会更具弹性，且其防火性得到提高。

2、现在的涤纶丝加弹装置，多数是先将多根涤纶丝缠绕在放线轮上，在通过转动将这多根的涤纶丝进行转动糅合，等放线轮上的涤纶丝放完后再将涤纶丝缠绕在放线轮上，这样来回进行缠丝费时费力，大大降低了涤纶丝加弹的效率大大降低，同时现在涤纶丝加弹装置高度多数为固定，无法进行调节，这样在操作人员身高高低不同时，导致操作人员操作不便，大大降低了涤纶丝加弹装置的使用便利性。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种涤纶丝侧部吹起加弹装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种涤纶丝侧部吹起加弹装置，包括工作台，所述工作台顶部左侧固定连接有支架，所述支架上部转动连接有转杆，所述转杆中部固定连接有收线轮，所述工作台顶部右侧固定连接有隔板，所述隔板右部固定连接有高速电机，所述高速电机驱动端固定连接有连接杆，所述连接杆左部固定连接有转盘，所述转盘左部固定连接有多个均匀分布的固定杆，所述固定杆外周设置有放线轮，所述固定杆左部内侧设置有弹力仓，所述弹力仓上下两侧均滑动连接有卡块，两个所述卡块相向一侧固定连接有弹簧杆，所述卡块左右两侧均固定连接有限位块。

3、作为上述技术方案的进一步描述：

4、所述工作台底部固定连接有多个均匀分布的定位柱，所述定位柱底部固定连接在底板顶部边缘处，所述底板左部固定连接有伺服电机，所述伺服电机驱动端固定连接有异纹螺杆，所述异纹螺杆左右两侧外周均滑动连接有推板，所述推板前后两侧均固定连接有滑杆，所述推板顶部转动连接有第一转轴，所述第一转轴外周固定连接有升降杆，所述升降杆顶部转动连接有第二转轴，所述第二转轴固定连接在工作台顶侧中部，所述底板内部前后两侧设置有滑槽。

5、作为上述技术方案的进一步描述：

6、所述异纹螺杆右部转动连接在底板右部。

7、作为上述技术方案的进一步描述：

8、所述底板底部固定连接有多个均匀分布的支撑腿。

9、作为上述技术方案的进一步描述：

10、所述滑杆远离推板一端滑动连接在滑槽内部。

11、作为上述技术方案的进一步描述：

12、所述连接杆贯穿于隔板中部。

13、作为上述技术方案的进一步描述：

14、所述工作台上侧中部固定连接有穿线板，所述穿线板中部设置有穿线孔。

15、本实用新型具有如下有益效果：

16、1、本实用新型中，在需要对涤纶丝进行加弹时，通过将缠有涤纶丝的放线轮卡入固定杆，卡入后卡块弹出，将放线轮进行固定，在放线轮上涤纶丝放完后，按动卡块将放线轮取下，再换上缠有涤纶丝的放线轮，避免来回进行缠丝导致费时费力，从而大大降低了涤纶丝加弹的效率。

17、2、本实用新型中，在需要将涤纶丝加弹装置进行升高时，通过伺服电机驱动异纹螺杆转动，异纹螺杆带动两块推板移动，通过推板移动将升降杆升起，通过升降杆将工作台升高，避免涤纶丝加弹装置高度无法进行调节，在操作人员身高高低不同时，导致操作人员操作不便，从而大大降低了涤纶丝加弹装置的使用便利性。

技术特征：

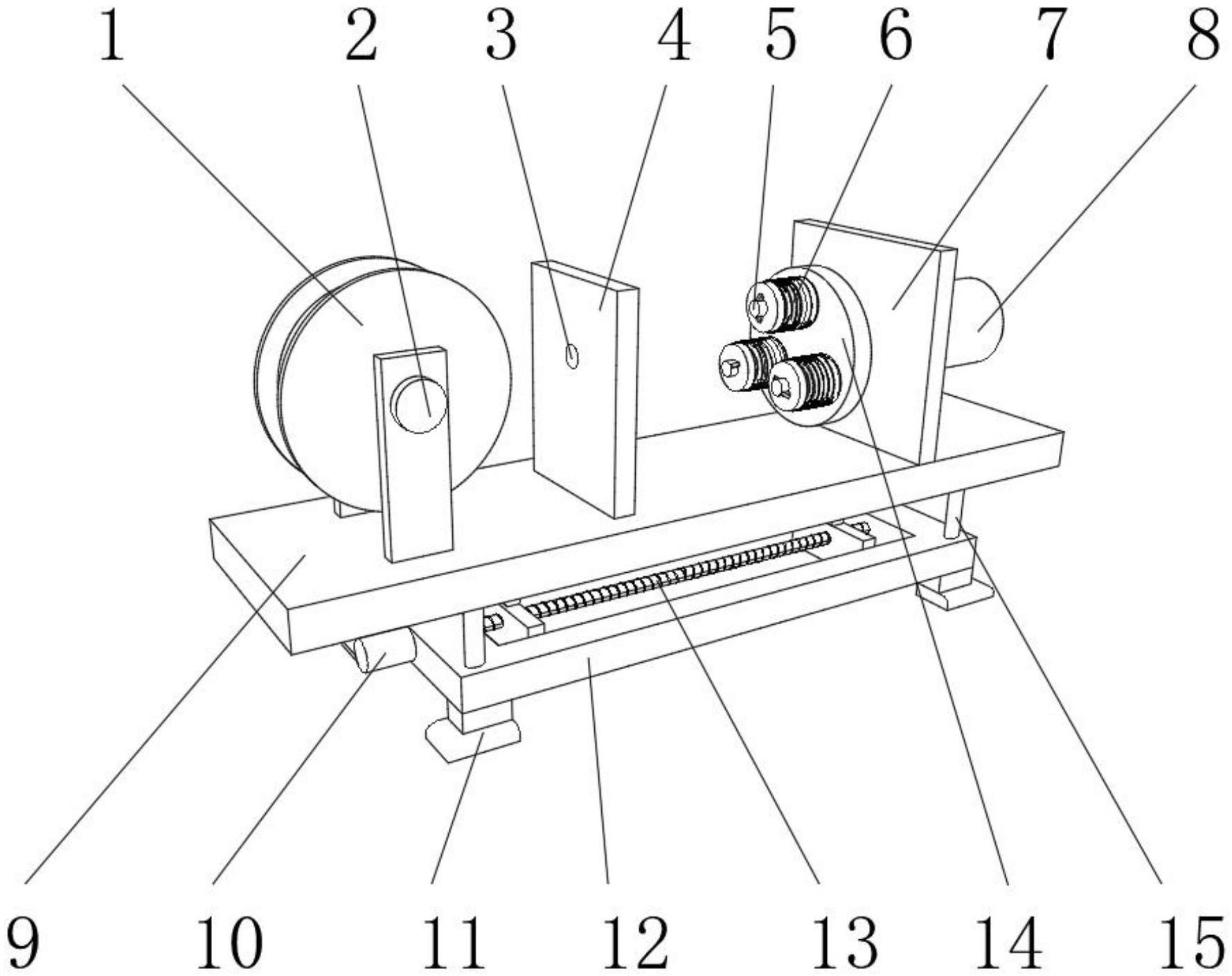

1.一种涤纶丝侧部吹起加弹装置，包括工作台(9)，其特征在于：所述工作台(9)顶部左侧固定连接有支架(27)，所述支架(27)上部转动连接有转杆(2)，所述转杆(2)中部固定连接有收线轮(1)，所述工作台(9)顶部右侧固定连接有隔板(7)，所述隔板(7)右部固定连接有高速电机(8)，所述高速电机(8)驱动端固定连接有连接杆(22)，所述连接杆(22)左部固定连接有转盘(14)，所述转盘(14)左部固定连接有多个均匀分布的固定杆(5)，所述固定杆(5)外周设置有放线轮(6)，所述固定杆(5)左部内侧设置有弹力仓(26)，所述弹力仓(26)上下两侧均滑动连接有卡块(23)，两个所述卡块(23)相向一侧固定连接有弹簧杆(25)，所述卡块(23)左右两侧均固定连接有限位块(24)。

2.根据权利要求1所述的一种涤纶丝侧部吹起加弹装置，其特征在于：所述工作台(9)底部固定连接有多个均匀分布的定位柱(15)，所述定位柱(15)底部固定连接在底板(12)顶部边缘处，所述底板(12)左部固定连接有伺服电机(10)，所述伺服电机(10)驱动端固定连接有异纹螺杆(13)，所述异纹螺杆(13)左右两侧外周均滑动连接有推板(19)，所述推板(19)前后两侧均固定连接有滑杆(21)，所述推板(19)顶部转动连接有第一转轴(16)，所述第一转轴(16)外周固定连接有升降杆(17)，所述升降杆(17)顶部转动连接有第二转轴(20)，所述第二转轴(20)固定连接在工作台(9)顶侧中部，所述底板(12)内部前后两侧设置有滑槽(18)。

3.根据权利要求2所述的一种涤纶丝侧部吹起加弹装置，其特征在于：所述异纹螺杆(13)右部转动连接在底板(12)右部。

4.根据权利要求2所述的一种涤纶丝侧部吹起加弹装置，其特征在于：所述底板(12)底部固定连接有多个均匀分布的支撑腿(11)。

5.根据权利要求2所述的一种涤纶丝侧部吹起加弹装置，其特征在于：所述滑杆(21)远离推板(19)一端滑动连接在滑槽(18)内部。

6.根据权利要求1所述的一种涤纶丝侧部吹起加弹装置，其特征在于：所述连接杆(22)贯穿于隔板(7)中部。

7.根据权利要求1所述的一种涤纶丝侧部吹起加弹装置，其特征在于：所述工作台(9)上侧中部固定连接有穿线板(4)，所述穿线板(4)中部设置有穿线孔(3)。

技术总结
本技术涉及涤纶丝加弹装置领域，公开了一种涤纶丝侧部吹起加弹装置，包括工作台，所述工作台顶部左侧固定连接有支架，所述支架上部转动连接有转杆，所述转杆中部固定连接有收线轮，所述工作台顶部右侧固定连接有隔板，所述隔板右部固定连接有高速电机，所述高速电机驱动端固定连接有连接杆，所述连接杆左部固定连接有转盘，所述转盘左部固定连接有多个均匀分布的固定杆，所述固定杆外周设置有放线轮。本技术中，通过按动卡块将放线轮取下，再换上缠有涤纶丝的放线轮，避免大大降低了涤纶丝加弹的效率，通过升降杆将工作台升高，避免涤纶丝加弹装置高度无法进行调节，导致涤纶丝加弹装置的使用便利性大大降低。

技术研发人员：姜建新,姜全民,陈姣根,金建龙
受保护的技术使用者：浙江锦瑞纤维科技有限公司
技术研发日：20221125
技术公布日：2024/1/11
