一种铝箔袋裁切封边一体机的制作方法

本技术涉及一种铝箔袋加工设备，尤其涉及一种铝箔袋裁切封边一体机。

背景技术：

1、铝箔袋是指铝塑复合真空包装袋，该类产品具有防潮、避光、真空包装与隔温效果良好，因此铝箔袋大多运用于包装食品、药品工业品及日用品上，而铝箔袋是通过对原有的铝箔纸进行封边处理，才能形成铝箔袋的出现，而铝箔袋在留有一开口的情况下，为其余边缘或至少三边是进行封边处理，而需要对三条边缘进行封边处理则需要复次工序的加工。

2、公开号cn213036187u，为一款中国实用新型专利，其公开了一种自立型铝箔袋的封边装置，包括两个机架，两个所述机架之间设置有输送带，其中一个所述机架的侧壁固定连接有用于驱动输送带的驱动电机，两个所述机架的上侧共同固定连接有安装架；本实用新型结构设计合理，通过传动机构与热压机构的设置，可采用一个动力源驱使多个机构运转，能够减少成本，其次，可在热压前将物料进行压平处理，保证了热压封边的效果。

3、结合上述结构，上述中采用热压机构对铝箔纸进行热压成型，但是面对宽度不一致的铝箔纸时，难以适配，并且也难以控制铝箔袋根据需求而切割出来的长度，也难以适配于多条封边的制作，而最后封边完毕后的铝箔袋，则需要增加一道切割裁剪的工序，使其操作更加繁琐。

技术实现思路

1、针对背景技术中存在的技术缺陷，本实用新型提出一种铝箔袋裁切封边一体机，解决了上述技术问题以及满足了实际需求，具体的技术方案如下所示：

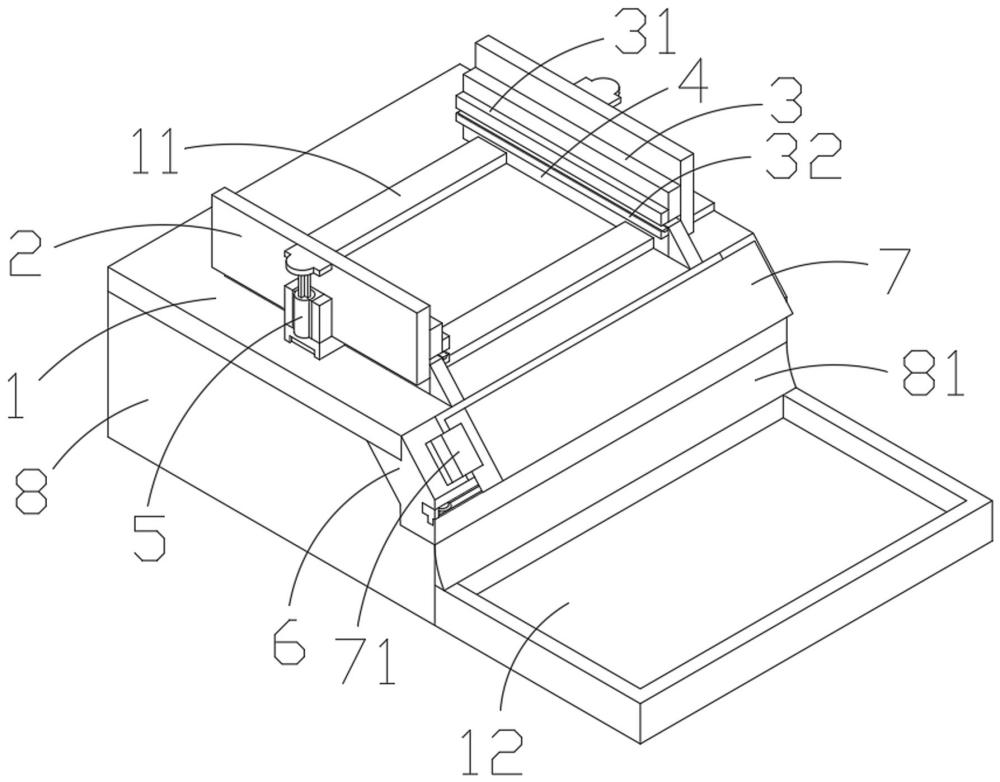

2、一种铝箔袋裁切封边一体机，包括：底板、侧板、第一加热结构、支撑板、升降机构、导向块、第二加热结构、底座与分割开口，所述侧板设置有两块，且两块所述侧板相互对称设置，两块所述侧板相互朝向的一侧分别连接有支撑板，两块所述支撑板分别垂直固定于所述底板上方，两块所述支撑板相互朝向的一面设有垫条，两块所述支撑板顶端分别设有至第一加热结构，两块所述第一加热结构相互朝向的一侧分别设有导热条，两条所述导热条下方与两条所述垫条相互堆成，每一所述第一加热结构分别固定于相对应的每一所述侧板，两块所述侧板分别远离第一加热结构的一侧设有升降机构，每一所述升降机构下端连接于每一所述支撑板外，每一所述升降机构的上端连接每一所述侧板的上方；所述底板上方设置有至少两条导向轨道；两块所述支撑板之一的下方开设有两个槽口，该所述支撑板的两个槽口分别对应嵌入两条所述导向轨道外，两条所述导向轨道的一端分别与另一所述支撑板的侧面相连接，两条所述导向轨道远离另一所述支撑板的一端分别延伸至所述底板边缘，另一所述支撑板沿两条所述导向轨道往一方向往复移动；所述导向块设于所述底板一侧，所述底板远离所述导向块的一侧与外界的导入机构相连；所述导向块沿远离所述底板一侧，往下倾斜；所述导向块的上表面平行设置有所述第二加热结构，所述第二加热结构两侧分别左右相对两侧分别设置有拉伸板，所述第二加热结构通过拉伸板往所述导向块表面往一方向往复移动。

3、进一步，所述底板下方固定于支架上；所述支架内设置有电路板，该电路板与外界的控制单元呈电性连接；所述底板朝向所述导向块的一侧设有导向板，所述导向板呈弧形设置，该所述导向板与弧形面相反的一侧固定于所述支架外，所述导向板的弧形面往下延伸；所述支架设有导向板的一侧连接有收纳槽，所述导向板的弧形面延伸至所述收纳槽上方边缘处。

4、进一步，两块所述支撑板之一的一侧设有推动机箱，所述推动机箱内设有推动电机与导向轮，该推动电机连接有线管，并延伸至所述推动机箱外，与电路板之间呈电性连接；两个所述导向轮外侧开设有齿纹；两条所述导向轨道上表面开设有导向槽，两条所述导向槽内开设有齿纹；每一所述导向槽的齿纹与每一所述导向轮的齿纹相互啮合连接；两块所述支撑板之一通过所述推动机箱内的每一所述导向轮与推动电机相互配合，两块所述支撑板之一沿两条所述导向轨道往一方向往复移动。

5、进一步，每一所述第一加热结构内设有第一加热电阻，且所述第一加热结构内与所述第一加热电阻之间设置有隔热层，所述第一加热电阻连接有线管，并延伸至所述第一加热结构外，并与控制单元呈电性连接；每一所述第一加热结构与所述垫条上下相互对称设置，所述第一加热结构通过所述侧板上下移动。

6、进一步，每一所述升降机构包括：筒体、顶杆、底座、顶板、气孔、进出气口与气泵；所述顶板边缘与所述侧板上端相连接，所述顶板下侧固定连接所述顶杆，所述顶杆从上往下穿设于所述筒体内，所述筒体内为一空腔设置，所述顶杆沿所述筒体内的空腔上下移动，所述筒体远离所述顶杆的一端设置有气孔，所述气孔连接有气管，该气管延伸至所述底座内，所述底座内固定设有气泵，该所述气泵设置有一出气口与一进气口，所述气泵的进气孔连接气管，并通过气管连接于所述气孔，所述气泵的出气口连接气管，并采用该气管连接于所述进出气口；每一所述底座固定于所述每一所述支撑板外，所述侧板通过筒体与所述顶杆相互配合，往上或下方向移动，所述筒体外与所述侧板相互紧贴的一侧设有凸条，所述侧板与所述筒体外紧贴的一侧设有一槽体，该槽体与凸条相互配合连接；所述气泵采用线管连接于控制单元，且呈电性连接。

7、进一步，所述导向块与所述底板之间相互配合连接，且所述导向块开设有若干个螺丝孔，并采用螺钉穿设于螺丝孔，固定在所述导向块外；所述导向块内设有两台伸缩气泵，每一所述伸缩气泵与所述导向块的倾斜面相互水平设置；两台所述伸缩气泵分别采用空心管连接于所述气泵气口，所述气泵气口穿设于所述导向块的背面，每一所述伸缩气泵由气泵和顶杆组合而成；所述导向块的倾斜面正面水平设置所述第二加热结构，所述第二加热结构相对的两端分别采用拉伸板连接于每一所述伸缩气泵的顶杆，所述第二加热结构通过所述伸缩气泵连接所述拉伸板往一方向往复移动。

8、进一步，所述导向块下端，且朝外的一侧开一条形槽，该所述条形槽内设有一切割轮，所述切割轮中心处，从上往下纵贯一转轴，所述切割轮固定于所述转轴外，所述切割轮边缘往所述条形槽外凸出；所述条形槽的上下相对的两侧分别设有一移动槽，设于所述条形槽内，且上侧的移动槽内镶嵌有一滑动座，所述滑动座上方的左右两侧分别设有延伸板，并垫置于所述条形槽上方的移动槽内，所述滑动座内设有轴环，并采用轴环连接于所述切割轮的转轴顶端，所述切割轮的转轴下端延伸至所述条形槽下方的移动槽外，并连接于转动电机，所述转动电机设于所述导向块内。

9、进一步，所述转动电机一侧紧贴于所述导向块内，且导向块紧贴所述转动电机的一侧设有限位槽，所述转动电机的一侧嵌入该限位槽内；所述转动电机下方采用支架连接于带动座，所述带动座相对的两端分别设有凸柱，所述带动座一侧的凸柱嵌入所述导向块内开设的横向槽，所述带动座另一侧的凸柱连接一立板，所述立板开设有横向槽，并采用横向槽固定连接所述带动座的另一凸柱；所述带动座内设有带动电机，该带动电机采用转轴连接于一带动轮，所述带动轮下方设有一移动轨道，且所述带动轮与所述移动轨道之间呈齿纹连接，所述带动座通过所述带动轮、带动电机与所述移动轨道相互配合，往一方向往复移动；所述移动电机通过带动座沿移动槽往一方向往复移动。

10、本实用新型具有的有益效果在于：

11、在铝箔袋加工过程中，本实用新型对两层叠放一齐的铝箔纸进行封边制作，并且本实用新型可对两块叠放一齐的铝箔纸进行三个边进行封闭，使两层叠放的铝箔纸三边封闭后，形成铝箔袋，并且封闭后，本实用新型对铝箔袋处理后的铝箔袋进行裁剪，从而一体式加工，减少后续工序的增加，并且本实用除了对铝箔袋封边裁剪处理，还能根据铝箔纸张的宽度进行调节封边间距，并且在裁剪分为单个的时候，可以根据需要的长度进行持续导出，直至导出停止，对铝箔袋的底边进行封口，再进行裁剪分为单个。

12、本实用新型在通过外界的导纸设备把两块叠放的铝箔纸导入至第一加热结构与支撑板之间，两侧的第一加热机构进行对两层铝箔纸边缘处进行加热，而加热过程中，第一加热结构通过升降机构对进行侧板带动，并上下升降，因此，在第一加热结构加热的同时，第一加热结构把两层铝箔纸往支撑板进行夹持，使两块铝箔纸两边封闭成型，通过导纸设备持续把铝箔纸的导入，把挤压封边后的两块铝箔纸顶出至导向板处，直至铝箔纸顶出至需要封闭第三条边的区域后，通过第二加热结构往导向块的外表面闭合，实现对铝箔袋的第三条边热压闭合，使铝箔袋的三边闭合成型，最后，通过下方的分割开口内的切割设备进行对铝箔袋切割分离为单个。
