一种整经机构的制作方法

本技术涉及整经机构，特别涉及一种整经机构。

背景技术：

1、纺织品是纺织纤维经过加工织造而成的产品，它分为梭织布和针织布两大类，工业用纺织品使用范围广，品种很多，常见的有蓬盖布、枪炮衣、过滤布、路基布等整经是将一定根数的经纱按规定的长度和宽度平行卷绕在经轴或织轴上的工艺过程，经过整经的经纱供浆纱和穿经之用，整经要求各根经纱张力相等，在经轴或织轴上分布均匀，色纱排列符合工艺规定。

2、在cn219342442u中介绍了一种纺织品生产用整经机构，在收卷辊对纱线进行收卷时，梳理齿对纱线表面的进行梳理，防止打结的情况，且在经过密集的刮絮齿对纱线的二次梳理，对产生的毛絮进行收集，避免毛絮粘附在纱线和设备上，解决了对纱线进行整理卷绕时，纱线会出现打结的情况。但是该整经机构在经线整理的过程中由于经线长时间暴露在空气中，经线上容易沾染灰尘或其他杂物，而已梳理下的毛絮也容易飘动再次粘附到经线上，不便于对经线进行清洁。

技术实现思路

1、为此，本实用新型的目的在于提出一种整经机构，以解决背景技术中所提到的问题，克服现有技术中存在的不足。

2、为了实现上述目的，本实用新型一方面的实施例提供一种整经机构，包括经线支撑架，所述经线支撑架的顶端转动连接有若干个经线卷，若干个所述经线卷的一侧设置有理线架，所述理线架的一侧设置有导线架，所述导线架的一端固定安装有除尘吸头，所述除尘吸头的一端连通有导气槽，所述导气槽的一端连通有导气管，所述导气管的一端固定安装有除尘风机，所述导线架的一侧设置有疏导架，所述疏导架的一侧设置有经线输送架。

3、由上述任一方案优选的是，所述经线支撑架的顶端设置有支撑杆，所述支撑杆的中部设置有分隔若干个经线卷的隔板，所述经线卷转动连接于支撑杆的表面。

4、采用上述技术方案：通过支撑杆对若干个经线卷进行支撑，使经线卷在支撑杆的表面进行转动，通过转动的经线卷对经线进行收卷或释放。

5、由上述任一方案优选的是，所述理线架位于经线卷的下方，所述理线架和经线支撑架固定安装，所述理线架的内部开设有若干个理线槽，所述理线槽的内部设置有理线块。

6、采用上述技术方案：将经线卷导出的经线穿过理线槽，通过理线槽将一根根经线分离，避免经线相互吸引缠绕，设置相邻理线槽内部的理线块交叉分布，通过理线块增加相邻经线之间的距离。

7、由上述任一方案优选的是，所述导线架位于理线架的下方，所述导线架固定安装于经线支撑架的一端，所述导线架的内部开设有导线槽，所述除尘吸头位于导线槽的内部。

8、采用上述技术方案：通过导线架内部的导线槽对经线进行导向，通过导线槽使除尘吸头能够和经线对应，便于除尘吸头对经线的表面进行吸附。

9、由上述任一方案优选的是，所述导气槽位于导线架的内部，所述除尘风机位于经线支撑架的一侧。

10、采用上述技术方案：除尘吸头将经线表面的灰尘或杂物吸引到导气槽的内部，通过导气槽将灰尘或杂物输送到导气管的内部，使除尘风机将导气管内部的灰尘或杂物排出，利用除尘风机做的功在除尘吸头的端口形成气流对经线表面进行吸附。

11、由上述任一方案优选的是，所述疏导架包括驱动气缸和推动架，所述驱动气缸固定安装于经线支撑架的内部，所述驱动气缸的输出端固定安装有推动架，所述推动架位于导线架的下方。

12、采用上述技术方案：控制驱动气缸伸缩带动推动架移动，使推动架对经线进行顶起，控制驱动气缸的伸长量实现对经线顶起程度的控制，根据经线的张紧度控制驱动气缸的伸长量。

13、由上述任一方案优选的是，所述经线输送架位于推动架的下方，所述经线输送架固定安装于经线支撑架的一端。

14、采用上述技术方案：通过经线输送架对整理的经线进行输送，为经线提供输送的动力，便于经线的使用。

15、与现有技术相比，本实用新型所具有的优点和有益效果为：

16、1、在整理经线的过程中设置吸气结构对经线的表面进行吸附，利用气体的流动将经线表面粘附的灰尘或其他杂物吸收到导气结构内部，并通过导气结构输送到整经结构的外部，减少整理过程中经线表面的粘附物，实现对经线表面的清洁，能够有效的提高对经线整理的质量，便于经线的后续使用。

17、2、在经线整理的过程中设置可进行伸缩的疏导结构对经线进行疏导，通过调节疏导结构的位置能够对经线的张紧度进行调节，保证经线整理的稳定。

18、本实用新型附加的方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

技术特征：

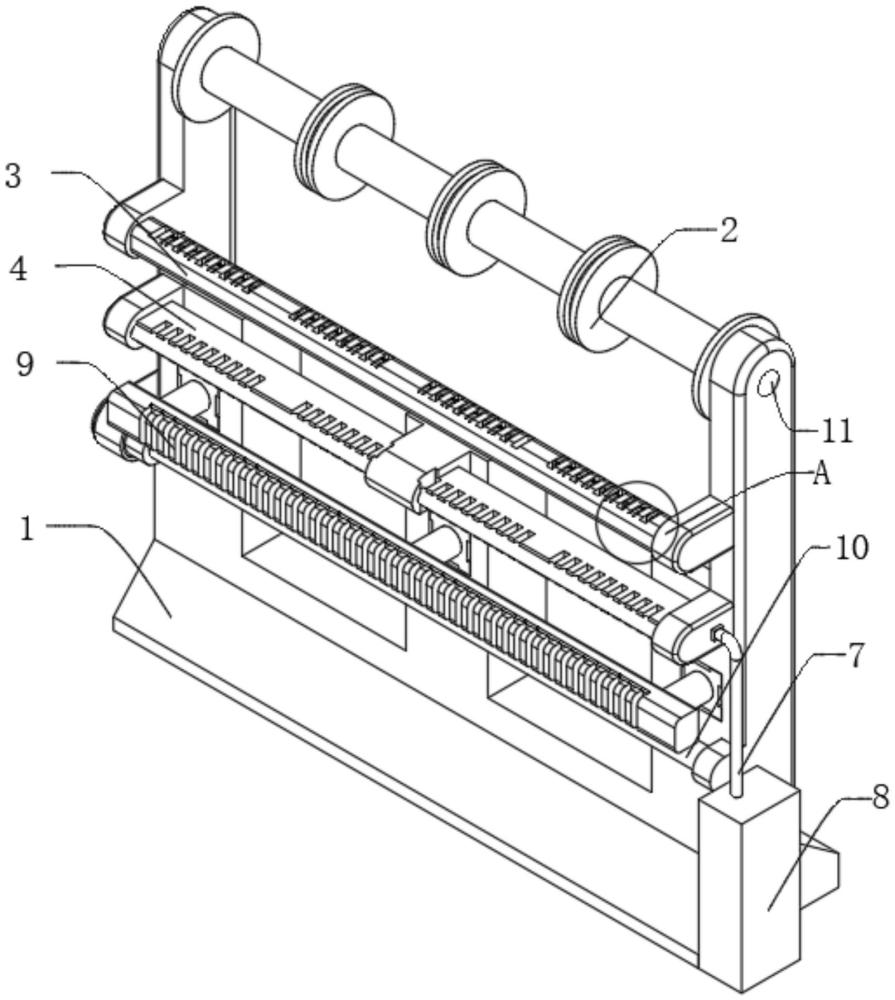

1.一种整经机构，包括经线支撑架(1)，所述经线支撑架(1)的顶端转动连接有若干个经线卷(2)，其特征在于：若干个所述经线卷(2)的一侧设置有理线架(3)，所述理线架(3)的一侧设置有导线架(4)，所述导线架(4)的一端固定安装有除尘吸头(5)，所述除尘吸头(5)的一端连通有导气槽(6)，所述导气槽(6)的一端连通有导气管(7)，所述导气管(7)的一端固定安装有除尘风机(8)，所述导线架(4)的一侧设置有疏导架(9)，所述疏导架(9)的一侧设置有经线输送架(10)。

2.如权利要求1所述的一种整经机构，其特征在于：所述经线支撑架(1)的顶端设置有支撑杆(11)，所述支撑杆(11)的中部设置有分隔若干个经线卷(2)的隔板，所述经线卷(2)转动连接于支撑杆(11)的表面。

3.如权利要求2所述的一种整经机构，其特征在于：所述理线架(3)位于经线卷(2)的下方，所述理线架(3)和经线支撑架(1)固定安装，所述理线架(3)的内部开设有若干个理线槽(12)，所述理线槽(12)的内部设置有理线块(13)。

4.如权利要求3所述的一种整经机构，其特征在于：所述导线架(4)位于理线架(3)的下方，所述导线架(4)固定安装于经线支撑架(1)的一端，所述导线架(4)的内部开设有导线槽，所述除尘吸头(5)位于导线槽的内部。

5.如权利要求4所述的一种整经机构，其特征在于：所述导气槽(6)位于导线架(4)的内部，所述除尘风机(8)位于经线支撑架(1)的一侧。

6.如权利要求5所述的一种整经机构，其特征在于：所述疏导架(9)包括驱动气缸(91)和推动架(92)，所述驱动气缸(91)固定安装于经线支撑架(1)的内部，所述驱动气缸(91)的输出端固定安装有推动架(92)，所述推动架(92)位于导线架(4)的下方。

7.如权利要求6所述的一种整经机构，其特征在于：所述经线输送架(10)位于推动架(92)的下方，所述经线输送架(10)固定安装于经线支撑架(1)的一端。

技术总结
本技术提出了一种整经机构，涉及整经机构技术领域，包括理线架，所述理线架的一侧设置有导线架，所述导线架的一端固定安装有除尘吸头，所述除尘吸头的一端连通有导气槽，所述导气槽的一端连通有导气管，所述导气管的一端固定安装有除尘风机，所述导线架的一侧设置有疏导架，所述疏导架的一侧设置有经线输送架。本技术的优点在于：在整理经线的过程中设置吸气结构对经线的表面进行吸附，利用气体的流动将经线表面粘附的灰尘或其他杂物吸收到导气结构内部，并通过导气结构输送到整经结构的外部，减少整理过程中经线表面的粘附物，实现对经线表面的清洁，能够有效的提高对经线整理的质量，便于经线的后续使用。

技术研发人员：孙洋
受保护的技术使用者：绍兴思奈纺织有限公司
技术研发日：20231122
技术公布日：2024/6/18
