本实用新型涉及打印机技术领域,具体为一种基于微信公众服务平台的便携移动打印装置。
背景技术:
打印机是计算机的输出设备之一,用于将计算机处理结果打印在相关介质上。衡量打印机好坏的指标有三项:打印分辨率,打印速度和噪声。 打印机的种类很多,按打印元件对纸是否有击打动作,分击打式打印机与非击打式打印机。按打印字符结构,分全形字打印机和点阵字符打印机。按一行字在纸上形成的方式,分串式打印机与行式打印机。按所采用的技术,分柱形、球形、喷墨式、热敏式、激光式、静电式、磁式、发光二极管式等打印机。
随着公众服务平台的推广,工作人员经常需要携带打印机外出进行工作,由于打印机运输携带过程中容易发生磕碰,导致打印机损坏,而且在搭建打印机时需要携带桌具进行安置,较为不便,为此,提出一种基于微信公众服务平台的便携移动打印装置。
技术实现要素:
本实用新型的目的在于提供一种基于微信公众服务平台的便携移动打印装置,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种基于微信公众服务平台的便携移动打印装置,包括箱体和打印机,所述箱体的内部左右两侧均设有第一滑槽,所述打印机安装在安装板的顶部,所述安装板的左右两侧均设有滑块,所述滑块位于第一滑槽的内部,所述箱体的顶部左侧设有支架,所述支架销接有盖板,所述箱体的右侧贯穿有第二滑槽,所述安装板的右侧连接有贯穿第二滑槽的连接杆,所述箱体的右侧顶部设有转轴,所述转轴的外侧套接有转筒,所述箱体的右侧顶部设有定位孔,所述转筒的外侧连接有插入于定位孔内部的销钉,所述转筒的外侧通过绳索与连接杆的右侧相接,所述箱体的外部前后两侧均设有套筒,所述套筒的内部连接有滑杆,所述滑杆的底部连接有支撑杆,所述支撑杆的底部左右两侧均安装有滚轮。
优选的,所述箱体的左侧顶部设有推手,所述推手的外侧设有防滑纹。
优选的,所述滑块的外侧与第一滑槽的内侧无缝相接,且滑块的数量不少于四个。
优选的,所述箱体的内侧底部均匀设有橡胶块,所述橡胶块的数量不少于三个。
优选的,所述套筒的外侧连接有紧固螺栓,所述紧固螺栓的底端贯穿套筒与滑杆的外侧相接。
优选的,所述转筒的右侧连接有把手,所述把手的外侧设有橡胶套。
与现有技术相比,本实用新型的有益效果是:该装置通过将打印机安装在安装板的顶部,使得打印机能够自由伸缩在箱体的内部,从而保证在对打印机进行运输时不会被外物碰撞,通过盖板的设置,使得该装置能够快速搭建出临时桌面,方便用户的使用。
附图说明

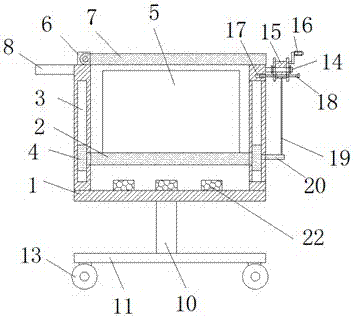

图1为本实用新型主视剖面结构示意图;
图2为本实用新型俯视剖面结构示意图;
图3为本实用新型主视结构示意图。
图中:1箱体、2安装板、3第一滑槽、4滑块、5打印机、6支架、7盖板、8推手、9套筒、10滑杆、11支撑杆、12紧固螺栓、13滚轮、14转轴、15转筒、16把手、17定位孔、18销钉、19绳索、20连接杆、21第二滑槽、22橡胶块。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-3,本实用新型提供一种技术方案:一种基于微信公众服务平台的便携移动打印装置,包括箱体1和打印机5,所述箱体1的内部左右两侧均设有第一滑槽3,所述打印机5安装在安装板2的顶部,所述安装板2的左右两侧均设有滑块4,所述滑块4位于第一滑槽3的内部,所述箱体1的顶部左侧设有支架6,所述支架6销接有盖板7,所述箱体1的右侧贯穿有第二滑槽21,所述安装板2的右侧连接有贯穿第二滑槽21的连接杆20,所述箱体1的右侧顶部设有转轴14,所述转轴14的外侧套接有转筒15,所述箱体1的右侧顶部设有定位孔17,所述转筒15的外侧连接有插入于定位孔17内部的销钉18,所述转筒15的外侧通过绳索19与连接杆20的右侧相接,所述箱体1的外部前后两侧均设有套筒9,所述套筒9的内部连接有滑杆10,所述滑杆10的底部连接有支撑杆11,所述支撑杆11的底部左右两侧均安装有滚轮13。
进一步的:所述箱体1的左侧顶部设有推手8,所述推手8的外侧设有防滑纹,方便于推动箱体1进行移动。
进一步的:所述滑块4的外侧与第一滑槽3的内侧无缝相接,且滑块4的数量不少于四个,使得安装板2在移动时保持平稳。
进一步的:所述箱体1的内侧底部均匀设有橡胶块22,所述橡胶块22的数量不少于三个,减少安装板2在碰撞箱体1底部时对打印机5的震动影响。
进一步的:所述套筒9的外侧连接有紧固螺栓12,所述紧固螺栓12的底端贯穿套筒9与滑杆10的外侧相接,用于锁定滑杆10的位置。
进一步的:所述转筒15的右侧连接有把手16,所述把手16的外侧设有橡胶套,方便于控制转筒15转动。
具体的,在使用时,首先向上打开盖板7,然后拔出销钉18,使得销钉18脱离定位孔17的内部,然后旋转把手16,使得转筒15转动,转筒15转动时会收缩绳索19,绳索19拉动连接杆20向上运动,连接杆20带动安装板2向上运动,从而使得打印机5从箱体1内抬出,当打印机5完全展示出后将销钉18插进定位孔17内,使得转筒15锁定无法转动,从而使得安装板2的位置不易移动,滑块4在第一滑槽3内运动可以保持安装板2运动的平稳性,盖板7打开后会被推手8阻挡,从而使得盖板7能够作为临时桌面进行使用,当需要调节打印机5高度时,松开紧固螺栓12后调整滑杆10的位置,然后拧紧紧固螺栓12即可对打印机5高度进行调节;在收取打印机5时,首先拔出销钉18,使得销钉18脱离定位孔17,然后旋转转筒15,使得绳索19缓慢将安装板2放下,当安装板2的底部接触到橡胶块22的顶部后将销钉18插入定位孔17的内部,然后将盖板7盖在箱体1的顶部,通过推手8可以推动箱体1进行移动,从而方便于打印设备的携带和运输。
