一种定位准确的喷码装置的制作方法

本实用新型属于包装设备技术领域，具体涉及一种定位准确的喷码装置。

背景技术：

在产品包装的过程中，通常都需要在包装上标明生产日期，保质期，批号，企业Logo等标识，在产品表面喷印字符、图标、规格、条码及防伪标识等内容的机器，现在用于进行标识的装置一般都为喷码装置，其工作方式是设置一输送带，并在输送带的上方设置一固定的喷码头，工人手工将产品放上输送带，输送带输送产品从喷码头的下方快速经过，喷码头感应到有产品经过，即喷出墨水并在产品包装上形成字迹，完成标识过程。但由于工人在手动将产品放置到输送带上时，难免会出现不小心放歪的现象，导致产品的喷码位置不正确，或者产品掉出输送带的情况，且为使产品对准喷码头，工人必须每包产品都仔细对准放置，导致在放置产品时不仅速度变慢，工作效率低，而且劳动强度大，特别是一些易碎易坏极难固定的手机等电子产品，所以针对这一问题本实用新型对现有的一些喷码机进行了改进，既能准确的对产品进行喷码又能提高工作效率，解决了绝大部分厂商的喷码问题。

技术实现要素：

为了解决现有技术中存在的上述问题，本实用新型目的在于提供一种定位准确的喷码装置。

本实用新型所采用的技术方案为：

一种定位准确的喷码装置，包括支架、电路控制箱、喷码机、喷码头、感应块、过滤网、传送带和定位夹具，所述电路控制箱和喷码机均设于支架的上部，且电路控制箱设于支架的右侧，喷码机设于支架的左侧，所述喷码头设于喷码机的前方，感应块设于喷码机的一侧，过滤网位于喷码机内，所述传送带设于支架的下部，且传送带上设有多个定位夹具。电路控制箱对整套设备的运作起到控制作用，电路控制箱内设有电路控制模块对传送带及导轨上的喷码机进行控制，且喷码机和控制电路箱同一水平方向设置在导轨上。喷码机上还设有感应块和喷码头，当产品被传送带传输到喷码头下方时，感应块感应到产品停放的位置，此时会向喷码头发出喷码指令。导轨表面设有纵向槽或脊用于固定喷码机和电路控制箱，传送带主要是用于传输产品至支架上方供喷码头进行喷码。本实用新型所指的前、后、左、右均是针对于喷码设备对面的产品放置者而言。

现有的喷码机大多采用工人手工将产品放上输送带，输送带输送产品从喷码头的下方快速经过，经常会出现放歪或倾倒的情况，导致工作效率低下，喷涂不标准的情况，特别是一些易碎易坏的手机等电子产品，放置固定耗时极大。所以本实用新型在现有的喷码设备中增加了固定装置，在传送带上设置有多个定位夹具，用于固定产品在传输过程中停放的位置，工人在摆放产品时，只需将产品放入定位夹具中即可，省时高效。同时，在喷码机内设有过滤网，当喷码机进行喷涂工作时，需要喷出墨汁，此时喷出的墨汁首先会经过过滤网，过滤网对墨汁中的一些杂质进行过滤后，墨汁再喷涂于产品上，这样喷出的墨汁纯度较高，喷印的标识清晰度倍增，既能准确的对产品进行喷码又能提高工作效率及清晰度，解决了绝大部分厂商对产品的喷码问题。

优选地，过滤网设于喷码机的出墨口内侧，且过滤网比喷码机的出墨口稍大，由于墨汁喷码前需要先经过过滤网过滤，而过滤网设于喷码机的出墨口，所以过滤网的面积需要比喷码机出墨口的面积稍大才能保证喷出的所有墨汁都经过了过滤。

优选地，支架的上部还设有导轨，喷码机通过滑轮固定在导轨上，可以左右滑动，且导轨为金属制成，表面设有纵向槽。纵向槽主要用于承接滑轮，当喷码头和喷码头下方的产品位置出现偏差时，喷码头需要进行位置调整，由滑轮带动喷码机在纵向槽内进行滑动。

进一步地，喷码机的顶部还设有手持柄，手持柄与喷码机一体固定连接，手持柄主要是起推拿移动的作用，当喷码机拆装或移动时，手持柄的作用就显而易见了。

优选地，支架的底部两端还设有固定板，且固定板通过螺栓连接，支架底部的固定板主要是对支架起到固定作用，在工人放置产品的过程很难避免会不小心碰到支架，所以本实用新型在支架的两侧均设有固定板，而且通过螺栓与支架固定，更加的牢靠稳固。

具体地，传送带由尼龙及聚酯纤维材料制成，尼龙原料资源丰富，耐疲劳破坏，化学稳定性也很好，强力和耐磨性好；而聚酯纤维同样具有较高的强度，弹性恢复能力强，耐冲击性好，所以尼龙及聚酯纤维材料制成的传送带极大地增加了产品在传输过程中的保障。

本实用新型的有益效果为：

1.本实用新型在支架上加了固定板，在传送带上设置了定位夹具，使喷码机在工作中更加的稳固，产品放置时定位准确，喷码精准。

2.本实用新型在喷码机内设有过滤网，当喷码机进行喷涂工作时，喷出的墨汁首先会经过过滤网，对墨汁中的一些杂质进行过滤，墨汁再喷涂于产品上，这样喷印的标识清晰度倍增。

3.本实用新型设计合理、结构简单、喷涂效率高，喷码效果佳。

附图说明

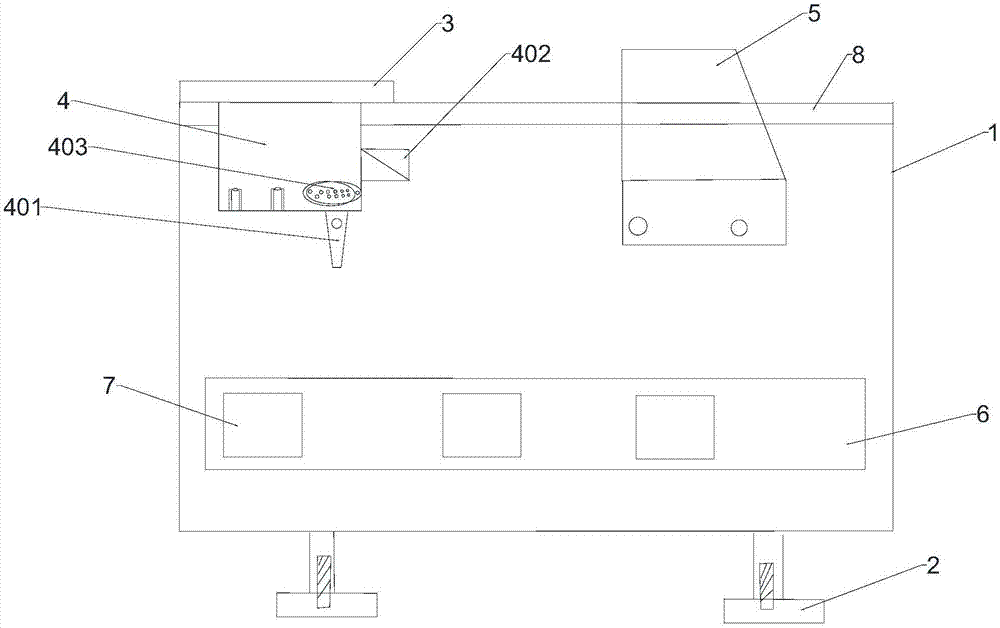

图1是本实用新型的结构示意图。

1-支架；2-固定板；3-手持柄；4-喷码机；401-喷码头；402-感应块；403-过滤网；5-电路控制箱；6-传送带；7-定位夹具；8-导轨。

具体实施方式

为了使本实用新型的技术方案及优点更加清楚明白，下面结合附图及具体实施例对本实用新型作进一步阐述。

如图1所示，一种定位准确的喷码装置，包括支架、电路控制箱、喷码机、喷码头、感应块、过滤网、传送带和定位夹具，所述电路控制箱和喷码机均设于支架的上部，且电路控制箱设于支架的右侧，喷码机设于支架的左侧，所述喷码头设于喷码机的前方，感应块设于喷码机的一侧，过滤网位于喷码机内，所述传送带设于支架的下部，且传送带上设有多个定位夹具。电路控制箱对整套设备的运作起到控制作用，电路控制箱内设有电路控制模块对传送带及导轨上的喷码机进行控制，且喷码机和控制电路箱同一水平方向设置在导轨上。喷码机上还设有感应块和喷码头，当产品被传送带传输到喷码头下方时，感应块感应到产品停放的位置，此时会向喷码头发出喷码指令。导轨表面设有纵向槽或脊用于固定喷码机和电路控制箱，传送带主要是用于传输产品至支架上方供喷码头进行喷码，所以需选择性能稳定强度较高的材料为宜。本实用新型传送带由尼龙及聚酯纤维材料制成，尼龙原料资源丰富，耐疲劳破坏，化学稳定性也很好，强力和耐磨性好；而聚酯纤维同样具有较高的强度，弹性恢复能力强，耐冲击性好，所以尼龙及聚酯纤维材料制成的传送带极大地增加了产品在传输过程中的保障。

现有的喷码机大多采用工人手工将产品放上输送带，输送带输送产品从喷码头的下方快速经过，经常会出现放歪或倾倒的情况，导致工作效率低下，喷涂不标准的情况，特别是一些易碎易坏的手机等电子产品，放置固定耗时极大。所以本实用新型在现有的喷码设备中增加了固定装置，在传送带上设置有多个定位夹具，用于固定产品在传输过程中停放的位置，工人在摆放产品时，只需将产品放入定位夹具中即可，省时高效。同时，在喷码机内设有过滤网，当喷码机进行喷涂工作时，需要喷出墨汁，此时喷出的墨汁首先会经过过滤网，过滤网对墨汁中的一些杂质进行过滤后，墨汁再喷涂于产品上，这样喷出的墨汁纯度较高，喷印的标识清晰度倍增，既能准确的对产品进行喷码又能提高工作效率及清晰度，解决了绝大部分厂商对产品的喷码问题。

过滤网设于喷码机的出墨口内侧，且过滤网比喷码机的出墨口稍大，由于墨汁喷码前需要先经过过滤网过滤，而过滤网设于喷码机的出墨口，所以过滤网的面积需要比喷码机出墨口的面积稍大才能保证喷出的所有墨汁都经过了过滤。支架的上部还设有导轨，喷码机通过滑轮固定在导轨上，可以左右滑动，且导轨为金属制成，表面设有纵向槽。纵向槽主要用于承接滑轮，当喷码头和喷码头下方的产品位置出现偏差时，喷码头需要进行位置调整，由滑轮带动喷码机在纵向槽内进行滑动，喷码机的顶部还设有手持柄，手持柄与喷码机一体固定连接，手持柄主要是起推拿移动的作用，当喷码机拆装或移动时，手持柄的作用就显而易见了。另外，支架的底部两端还设有固定板，且固定板通过螺栓连接，支架底部的固定板主要是对支架起到固定作用，在工人放置产品的过程很难避免会不小心碰到支架，所以本实用新型在支架的两侧均设有固定板，而且通过螺栓与支架固定，更加的牢靠稳固。

本实用新型不局限于上述可选实施方式，任何人在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是落入本实用新型权利要求界定范围内的技术方案，均落在本实用新型的保护范围之内。
