一种环保型羊毛衫生产用印花设备的制作方法

1.本实用新型涉及羊毛衫生产加工设备技术领域，尤其涉及一种环保型羊毛衫生产用印花设备。


背景技术：

2.印花设备是指在成衣上进行个性或者小批量印刷的一款数码全彩色印刷设备，印花设备可以在黑色，红色，白色等任意颜色上的羊毛衫进行无版彩色印刷，不受批量的限制，一件起印，且不会因为批量小而增加单件成本。
3.现有技术中，在对羊毛衫进行印花时，直接通过印花机对羊毛衫进行印花，印花时的熔融的染料具有一定的刺激性气味，这些气味被操作人员吸入会对操作人员的身体造成损害，为此我们设计了一种环保型羊毛衫生产用印花设备来解决以上问题。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中在对羊毛衫进行印花时，直接通过印花机对羊毛衫进行印花，印花时的熔融的染料具有一定的刺激性气味，这些气味被操作人员吸入会对操作人员的身体造成损害的问题，而提出的一种环保型羊毛衫生产用印花设备，其能够在对羊毛衫进行印花时，将加工区间封堵住，并将印花时产生的刺激性气味排出，避免操作人员吸入对其身体造成损害的情况发生。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种环保型羊毛衫生产用印花设备，包括加工台，所述加工台的顶部固定安装有挡框，所述挡框的顶部固定安装有安装架，所述安装架的内顶部固定安装有电动推杆，所述电动推杆的伸缩端固定安装有安装件，所述安装件贯穿挡框的顶部延伸至挡框内并固定安装有印花机，所述挡框的顶部设有换气机构，所述挡框相对的内侧壁之间滑动连接有放置机构，所述挡框的两端侧壁均设有转动机构，两个所述转动机构均与放置机构啮合连接，所述安装件的两端侧壁均设有驱动机构，两个所述驱动机构均与相对的转动机构啮合连接，所述加工台的顶部开设有安装槽，所述安装槽内设有封堵机构，所述封堵机构的顶部与挡框的侧壁相抵。
7.优选地，所述换气机构包括贯穿固定安装在挡框顶部上的与其内部相互连通的进气管，所述挡框的顶部固定安装有排气装置，所述排气装置的进气端延伸至挡框内并与其内部相互连通。
8.优选地，所述放置机构包括滑动连接在挡框相对内侧壁之间的放置板，所述放置板的顶部固定安装有两个第二齿板。
9.优选地，所述转动机构包括贯穿转动连接在挡框侧壁上的转动杆，所述转动杆的两端分别固定安装有第一齿轮和第二齿轮，所述第二齿轮与相对的第二齿板啮合连接。
10.优选地，所述驱动机构包括固定安装在安装件侧壁上的连接杆，所述连接杆的端部固定安装有第一齿板，所述第一齿板与相对的第一齿轮啮合连接。
11.优选地，所述封堵机构包括滑动连接在安装槽内的滑动件，所述滑动件的底部与安装槽的内底部之间固定连接有多个弹簧，所述滑动件的顶部与挡框的侧壁相抵，所述滑动件的后侧壁固定安装有三角板。
12.本实用新型与现有技术相比，其有益效果为：
13.1、通过挡框、换气机构和封堵机构的设置，其能够在对羊毛衫进行印花时，将加工区间封堵住，并将印花时产生的刺激性气味排出，避免操作人员吸入对其身体造成损害的情况发生。
14.2、通过安装架、电动推杆、驱动机构、转动机构和放置机构的设置，其能够在对羊毛衫进行印花后，自动将其从加工区间内推出，方便操作人员取放羊毛衫。
15.综上所述，本实用新型结构设计合理，其能够在对羊毛衫进行印花时，将加工区间封堵住，并将印花时产生的刺激性气味排出，避免操作人员吸入对其身体造成损害的情况发生。
附图说明

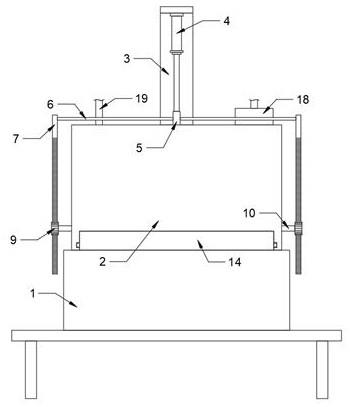

16.图1为本实用新型提出的一种环保型羊毛衫生产用印花设备的结构示意图；
17.图2为本实用新型提出的一种环保型羊毛衫生产用印花设备的剖视图；
18.图3为本实用新型提出的一种环保型羊毛衫生产用印花设备的部分结构侧面剖视图。
19.图中：1加工台、2挡框、3安装架、4电动推杆、5安装件、6连接杆、7第一齿板、8印花机、9第一齿轮、10转动杆、11第二齿轮、12放置板、13第二齿板、14滑动件、15安装槽、16三角板、17弹簧、18排气装置、19进气管。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
21.参照图1-3，一种环保型羊毛衫生产用印花设备，包括加工台1，加工台1的顶部固定安装有挡框2，挡框2的顶部固定安装有安装架3，安装架3的内顶部固定安装有电动推杆4，电动推杆4的伸缩端固定安装有安装件5，安装件5贯穿挡框2的顶部延伸至挡框2内并固定安装有印花机8，挡框2的顶部设有换气机构，换气机构包括贯穿固定安装在挡框2顶部上的与其内部相互连通的进气管19，挡框2的顶部固定安装有排气装置18，排气装置18的进气端延伸至挡框2内并与其内部相互连通；
22.挡框2相对的内侧壁之间滑动连接有放置机构，放置机构包括滑动连接在挡框2相对内侧壁之间的放置板12，放置板12的顶部固定安装有两个第二齿板13；
23.挡框2的两端侧壁均设有转动机构，两个转动机构均与放置机构啮合连接，转动机构包括贯穿转动连接在挡框2侧壁上的转动杆10，转动杆10的两端分别固定安装有第一齿轮9和第二齿轮11，第二齿轮11与相对的第二齿板13啮合连接；
24.安装件5的两端侧壁均设有驱动机构，两个驱动机构均与相对的转动机构啮合连接，驱动机构包括固定安装在安装件5侧壁上的连接杆6，连接杆6的端部固定安装有第一齿
板7，第一齿板7与相对的第一齿轮9啮合连接，通过安装架3、电动推杆4、驱动机构、转动机构和放置机构的设置，其能够在对羊毛衫进行印花后，自动将其从加工区间内推出，方便操作人员取放羊毛衫；
25.加工台1的顶部开设有安装槽15，安装槽15内设有封堵机构，封堵机构的顶部与挡框2的侧壁相抵，封堵机构包括滑动连接在安装槽15内的滑动件14，滑动件14的底部与安装槽15的内底部之间固定连接有多个弹簧17，滑动件14的顶部与挡框2的侧壁相抵，滑动件14的后侧壁固定安装有三角板16，通过挡框2、换气机构和封堵机构的设置，其能够在对羊毛衫进行印花时，将加工区间封堵住，并将印花时产生的刺激性气味排出，避免操作人员吸入对其身体造成损害的情况发生。
26.本实用新型可通过以下操作方式阐述其功能原理：
27.当需要底羊毛衫进行印花时，首先，操作者将排气装置18的排出端通入处理液中，操作者将羊毛衫放置在放置板12上，然后控制电动推杆4带动安装件5上的印花机8向下移动，此时，连接杆6通过第一齿板7带动第一齿轮9转动，第一齿轮9通过转动杆10带动第二齿轮11转动，第二齿轮11通过第二齿板13带动放置板12滑入挡框2内，当放置板12完全滑入挡框2内时，滑动件14脱离放置板12的阻挡，滑动件14在弹簧17弹力的作用下向上滑动将挡框2封堵住，印花机8的底部无限接近羊毛衫上的顶部，此时启动印花机8和排气装置18，印花机8对羊毛衫进行印花，外界的新鲜空气通过进气管19进入，挡框2内的刺激性气味通过排气装置18的排出端排入处理液中，处理液对刺激性气味进行溶解处理，待印花完毕后，关闭印花机8，控制电动推杆4带动印花机8向上移动，并通过上述一系列的传动带动放置板12向前滑动，放置板12向前滑动时，放置板12的前侧壁挤压三角板16的倾斜面带动滑动件14向下滑动，使得滑动件14脱离对挡框2的封堵，待放置板12滑出后，滑动件14的顶部与放置板12的底部相抵，即可将放置板12上的羊毛衫取下再对下一件羊毛衫进行印花操作。
