一种凹印油墨自动调墨装置的制作方法

本技术涉及凹印油墨处理，特别是涉及一种凹印油墨自动调墨装置。

背景技术：

1、凹印是一种特殊的印刷技术，具有较为广泛的应用。

2、现有的凹印设备中，由于其粘度是固定的，无法实现对于粘度的调整，无法实现不同的凹印需要。

3、因此，需要解决现有的凹印印刷工序质量问题，提升整个凹印印刷过程中色相和黏度稳定性，减少产品刀丝质量缺陷。

技术实现思路

1、本实用新型的目的是提供了一种凹印油墨自动调墨装置，提升整个凹印印刷过程中色相和黏度稳定性，减少产品刀丝质量缺陷。

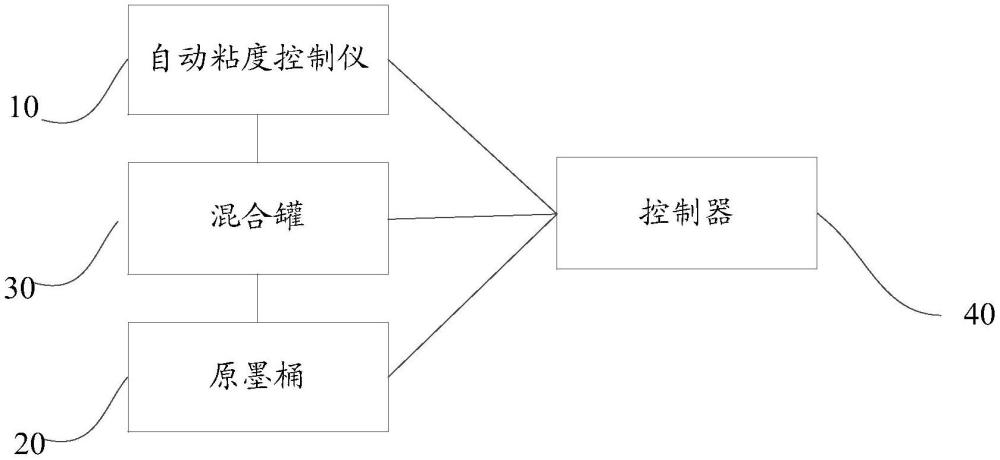

2、为解决上述技术问题，本实用新型实施例提供了一种凹印油墨自动调墨装置，包括：

3、自动粘度控制仪，用于输出油墨溶剂并对输出的油墨溶剂进行计量；

4、原墨桶，用于存储以及输出原墨；

5、混合罐，用于接收所述自动粘度控制仪输出的油墨溶剂以及所述原墨桶输出的原墨，并通过内置的搅拌单元对所述油墨溶剂、所述原墨进行搅拌使得混合均匀；

6、控制器，用于在检测到所述自动粘度控制仪输出的所述油墨溶剂达到预定流量后控制所述自动粘度控制仪停止输出所述油墨溶剂，在所述自动粘度控制仪输出的所述油墨溶剂与所述原墨桶的输出原墨配比达到预定比例后停止所述原墨桶的输出原墨。

7、其中，还包括设置在所述原墨桶、所述混合罐之间的原墨管道以及用于为所述原墨管道输送原墨的油墨泵，所述油墨泵与所述控制器连接，所述控制器控制所述油墨泵的运行状态。

8、其中，还包括与所述原墨管道、所述混合罐连接的内循环支路。

9、其中，还包括设置在所述内循环支路的内循环调压阀，所述油墨泵设置在所述内循环调压阀与所述原墨管道的连接段之间，所述原墨管道位于所述原墨桶、所述内循环调压阀与所述原墨管道的连接处之间设置有原墨控制阀，所述原墨管道位于所述混合罐、所述内循环调压阀与所述原墨管道的连接处之间设置有内循环主控阀。

10、其中，所述搅拌单元包括转动轴、驱动所述转动的电机、设置在所述转动轴中部的双螺旋搅拌器和设置在所述转动轴的底部的一字型搅拌器，所述电机与所述控制器连接，用于通过接收所述控制器的控制指令，带动所述双螺旋搅拌器、所述一字型搅拌器转动，实现对所述油墨溶剂、所述原墨进行混合搅拌。

11、其中，所述一字型搅拌器的两端设置有第一空口和第二空口，所述第一空口的尺寸大于所述第二空口的尺寸，用于在所述油墨溶剂、所述原墨混合过程中产生的气泡从所述一字型搅拌器第一端的所述第一空口进入，从所述一字型搅拌器第二端的所述第二空口输出，并将所述气泡打破。

12、其中，所述双螺旋搅拌器的螺旋结构与水平方向的夹角处处相等，或者所述双螺旋搅拌器的螺旋结构与水平方向的夹角随着高度的增加而增加。

13、其中，还包括与所述控制器连接的计时器以及提示器，所述计时器用于显示所述自动粘度控制仪输出的油墨溶剂时长、所述原墨桶输出原墨的时长以及所述混合罐中的搅拌单元对所述油墨溶剂、所述原墨进行搅拌的时长，所述提示器用于在所述计时器完成当前的计时操作后输出提示信息。

14、其中，所述提示器包括指示灯、蜂鸣器中的至少一个。

15、其中，还包括与所述自动粘度控制仪、所述原墨桶、所述混合罐、所述控制器以及所述油墨泵连接的显示器，用于显示所述自动粘度控制仪的输出状态、所述原墨桶的输出状态、所述混合罐的搅拌状态、所述控制器的指令输出状态以及所述油墨泵的运行状态。

16、本实用新型实施例所提供的凹印油墨自动调墨装置，与现有技术相比，具有以下优点：

17、本实用新型实施例提供的凹印油墨自动调墨装置，通过控制器自动控制自动粘度控制仪输出油墨溶剂、原墨桶输出原墨并在混合罐通过内置的搅拌单元混合均匀，减少人工调墨存在的误差，提升凹印印刷的色相和黏度稳定性，减少产品刀丝质量缺陷。

技术特征：

1.一种凹印油墨自动调墨装置，其特征在于，包括：

2.如权利要求1所述凹印油墨自动调墨装置，其特征在于，还包括设置在所述原墨桶、所述混合罐之间的原墨管道以及用于为所述原墨管道输送原墨的油墨泵，所述油墨泵与所述控制器连接，所述控制器控制所述油墨泵的运行状态。

3.如权利要求2所述凹印油墨自动调墨装置，其特征在于，还包括与所述原墨管道、所述混合罐连接的内循环支路。

4.如权利要求3所述凹印油墨自动调墨装置，其特征在于，还包括设置在所述内循环支路的内循环调压阀，所述油墨泵设置在所述内循环调压阀与所述原墨管道的连接段之间，所述原墨管道位于所述原墨桶、所述内循环调压阀与所述原墨管道的连接处之间设置有原墨控制阀，所述原墨管道位于所述混合罐、所述内循环调压阀与所述原墨管道的连接处之间设置有内循环主控阀。

5.如权利要求1所述凹印油墨自动调墨装置，其特征在于，所述搅拌单元包括转动轴、驱动所述转动的电机、设置在所述转动轴中部的双螺旋搅拌器和设置在所述转动轴的底部的一字型搅拌器，所述电机与所述控制器连接，用于通过接收所述控制器的控制指令，带动所述双螺旋搅拌器、所述一字型搅拌器转动，实现对所述油墨溶剂、所述原墨进行混合搅拌。

6.如权利要求5所述凹印油墨自动调墨装置，其特征在于，所述一字型搅拌器的两端设置有第一空口和第二空口，所述第一空口的尺寸大于所述第二空口的尺寸，用于在所述油墨溶剂、所述原墨混合过程中产生的气泡从所述一字型搅拌器第一端的所述第一空口进入，从所述一字型搅拌器第二端的所述第二空口输出，并将所述气泡打破。

7.如权利要求6所述凹印油墨自动调墨装置，其特征在于，所述双螺旋搅拌器的螺旋结构与水平方向的夹角处处相等，或者所述双螺旋搅拌器的螺旋结构与水平方向的夹角随着高度的增加而增加。

8.如权利要求1所述凹印油墨自动调墨装置，其特征在于，还包括与所述控制器连接的计时器以及提示器，所述计时器用于显示所述自动粘度控制仪输出的油墨溶剂时长、所述原墨桶输出原墨的时长以及所述混合罐中的搅拌单元对所述油墨溶剂、所述原墨进行搅拌的时长，所述提示器用于在所述计时器完成当前的计时操作后输出提示信息。

9.如权利要求8所述凹印油墨自动调墨装置，其特征在于，所述提示器包括指示灯、蜂鸣器中的至少一个。

10.如权利要求4所述凹印油墨自动调墨装置，其特征在于，还包括与所述自动粘度控制仪、所述原墨桶、所述混合罐、所述控制器以及所述油墨泵连接的显示器，用于显示所述自动粘度控制仪的输出状态、所述原墨桶的输出状态、所述混合罐的搅拌状态、所述控制器的指令输出状态以及所述油墨泵的运行状态。

技术总结
本技术公开了一种凹印油墨自动调墨装置，包括：自动粘度控制仪，用于输出油墨溶剂并对输出的油墨溶剂进行计量；原墨桶，用于存储以及输出原墨；混合罐，用于接收自动粘度控制仪输出的油墨溶剂以及原墨桶输出的原墨，并通过内置的搅拌单元对油墨溶剂、原墨进行搅拌使得混合均匀；控制器，用于在检测到自动粘度控制仪输出的油墨溶剂达到预定流量后控制自动粘度控制仪停止输出油墨溶剂，在自动粘度控制仪输出的油墨溶剂与原墨桶的输出原墨配比达到预定比例后停止原墨桶的输出原墨。通过控制器自动控制油墨溶剂、原墨输出并混合均匀，减少人工调墨存在的误差，提升凹印印刷的色相和黏度稳定性，减少产品刀丝质量缺陷。

技术研发人员：姜汉坤,付志辉,郭磊,聂亿兵,余阳勇,陈龙,叶章敏
受保护的技术使用者：湖北中烟工业有限责任公司
技术研发日：20240111
技术公布日：2024/11/11
