一种方便定位的不干胶标签印刷设备的制作方法

本技术涉及不干胶标签生产，具体为一种方便定位的不干胶标签印刷设备。

背景技术：

1、不干胶商标印刷机主要是为了适应商品品牌标签粘贴方便的需要，在纸张的背面均匀涂布了一层不干胶层，粘附在一层容易剥离的涂蜡纸上，不干胶有卷筒型和单张型两种。常用不干胶商标机是经印刷后用刀线轧印、模切，剥去空白多余部分，在涂蜡纸上留下一定形状的印刷品。使用时只要将成品剥离下来直接粘贴到商品或包装物上，十分方便快捷。不干胶商标除了有铜版纸和其它纸质以外，还有铝箔、金卡、银卡、彩色涤纶薄膜为承印物的不干胶印品。

2、经检索，现有技术中中国专利cn215435536u公开了一种精准套位的不干胶标签印刷设备，包括工作台，工作台的顶部左右两侧均固定连接有支撑板，支撑板的表面均开设有滑槽，滑槽的内部均滑动连接有滑杆，滑杆远离滑槽的一端固定连接有安装板，该实用新型利用顶部工作台支撑板表面开设的滑槽，通过操作人员滑动印刷板在工作台表面进行调节，对不干胶标签进行精准套位。

3、但是，该实用新型不干胶标签印刷设备的印刷板出料位置是固定的，只能实现对同一宽度物品进行印刷处理，如果遇见宽度较宽或较窄的印刷物品时，印刷板就会有部分印刷标签自然印刷在工作台上，导致浪费，不能满足生产需求，故而提出一种方便定位的不干胶标签印刷设备来解决上述中所提出的问题。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种方便定位的不干胶标签印刷设备，具备对印刷物品大小不同能对印刷出料位置进行调节等优点，解决了印刷板出料位置是固定的，只能实现对同一宽度物品进行印刷处理，如果遇见宽度较宽或较窄的印刷物品时，印刷板就会有部分印刷标签自然印刷在工作台上，导致浪费的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种方便定位的不干胶标签印刷设备，包括加工台，所述加工台上端设置有用于对不干胶印刷的印刷设备，所述加工台上侧的左右两端均设置有用于对不干胶标签两侧进行限位的限位结构。

3、所述印刷设备包括固定连接在所述加工台上侧左右两端的连接板、固定连接在两个所述连接板内侧的直齿板、啮合连接在其中一个所述直齿板上侧的第一齿轮、啮合连接在另一个所述直齿板上侧的第二齿轮、固定套接在所述第二齿轮内壁的转轴、固定连接在所述转轴一侧的第二驱动电机、转动套接在所述第一齿轮内壁的连接柱、固定连接在连接柱一侧的印刷箱、固定连接在所述印刷箱内底壁的调节设备、固定连接在所述印刷箱外侧的支撑组件、固定安装在连接板右侧的收卷设备和固定连接在所述印刷箱内部的存料组件。

4、所述调节设备包括固定连接在所述印刷箱内底壁左右两侧的第二电动推杆和转动连接在所述第二电动推杆伸缩端的伸缩导板。

5、进一步，所述限位结构保护固定连接在所述加工台上侧左右两端的第一电动推杆和固定连接在所述第一电动推杆伸缩端的限位板。

6、进一步，所述支撑组件包括固定连接在所述印刷箱左右两侧的导向块和开设在两个所述连接板相对一侧的滑槽，所述导向块外侧在滑槽内滑动连接。

7、进一步，所述收卷设备包括固定安装在其中一个所述连接板一侧的第一驱动电机和固定连接在所述第一驱动电机输出端的收卷辊。

8、进一步，所述存料组件包括固定连接在所述印刷箱内部的三个料仓和固定连接在三个所述料仓下侧的电磁阀，三个所述料仓呈横向等距排列，且料仓上侧开设有注料口。

9、进一步，两个所述连接板靠近直齿板的一侧开设有通孔，两个所述伸缩导板相背一侧均转动连接有活动轴。

10、进一步，所述第一齿轮内壁和印刷箱右侧均固定套接有轴承。

11、与现有技术相比，本实用新型提供了一种方便定位的不干胶标签印刷设备，具备以下有益效果：

12、1、该方便定位的不干胶标签印刷设备，通过第二电动推杆伸缩端延伸伸缩导板相互靠近或分离，能实现对不同印刷宽度物品表面使用，避免造成浪费情况。

13、2、该方便定位的不干胶标签印刷设备，通过第一驱动电机输出端的收卷辊对不干胶标签收卷处理，期间利用第一电动推杆伸缩端延伸限位板对不干胶标签左右两侧起到限位作用避免印刷时产生偏移，解决了印刷板出料位置是固定的，只能实现对同一宽度物品进行印刷处理，如果遇见宽度较宽或较窄的印刷物品时，印刷板就会有部分印刷标签自然印刷在工作台上，导致浪费的问题。

技术特征：

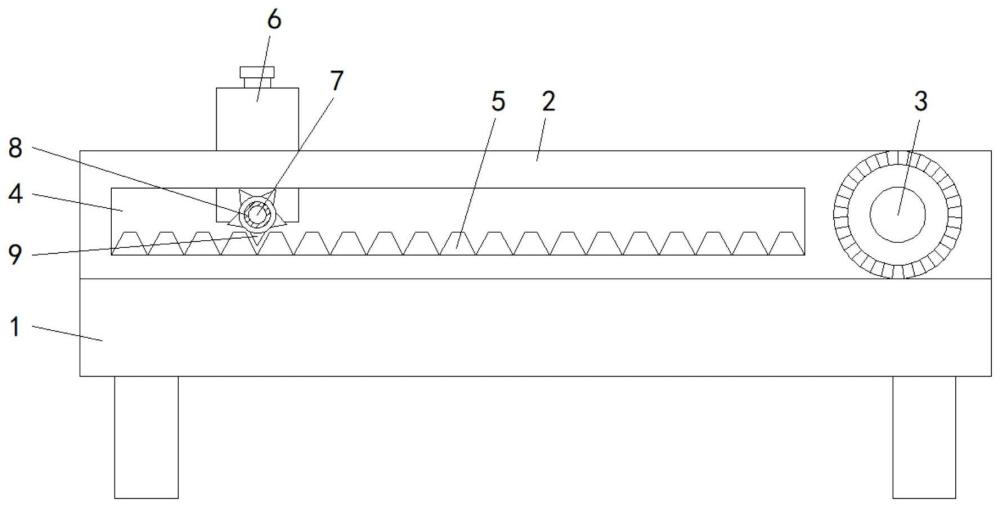

1.一种方便定位的不干胶标签印刷设备，包括加工台(1)，其特征在于：所述加工台(1)上端设置有用于对不干胶印刷的印刷设备，所述加工台(1)上侧的左右两端均设置有用于对不干胶标签两侧进行限位的限位结构；

2.根据权利要求1所述的一种方便定位的不干胶标签印刷设备，其特征在于：所述限位结构保护固定连接在所述加工台(1)上侧左右两端的第一电动推杆(10)和固定连接在所述第一电动推杆(10)伸缩端的限位板(11)。

3.根据权利要求1所述的一种方便定位的不干胶标签印刷设备，其特征在于：所述支撑组件包括固定连接在所述印刷箱(6)左右两侧的导向块(13)和开设在两个所述连接板(2)相对一侧的滑槽(22)，所述导向块(13)外侧在滑槽(22)内滑动连接。

4.根据权利要求1所述的一种方便定位的不干胶标签印刷设备，其特征在于：所述收卷设备包括固定安装在其中一个所述连接板(2)一侧的第一驱动电机(3)和固定连接在所述第一驱动电机(3)输出端的收卷辊(21)。

5.根据权利要求1所述的一种方便定位的不干胶标签印刷设备，其特征在于：所述存料组件包括固定连接在所述印刷箱(6)内部的三个料仓(12)和固定连接在三个所述料仓(12)下侧的电磁阀(14)，三个所述料仓(12)呈横向等距排列，且料仓(12)上侧开设有注料口。

6.根据权利要求1所述的一种方便定位的不干胶标签印刷设备，其特征在于：两个所述连接板(2)靠近直齿板(5)的一侧开设有通孔(4)，两个所述伸缩导板(16)相背一侧均转动连接有活动轴(17)。

7.根据权利要求1所述的一种方便定位的不干胶标签印刷设备，其特征在于：所述第一齿轮(9)内壁和印刷箱(6)右侧均固定套接有轴承(8)。

技术总结
本技术涉及一种方便定位的不干胶标签印刷设备，包括加工台，所述加工台上端设置有用于对不干胶印刷的印刷设备，所述加工台上侧的左右两端均设置有用于对不干胶标签两侧进行限位的限位结构；所述印刷设备包括固定连接在所述加工台上侧左右两端的连接板、固定连接在两个所述连接板内侧的直齿板、啮合连接在其中一个所述直齿板上侧的第一齿轮、啮合连接在另一个所述直齿板上侧的第二齿轮、固定套接在所述第二齿轮内壁的转轴。该方便定位的不干胶标签印刷设备，通过第二电动推杆伸缩端延伸伸缩导板相互靠近或分离，能实现对不同印刷宽度物品表面使用，避免造成浪费情况。

技术研发人员：潘维伟
受保护的技术使用者：苏州三帆包装材料有限公司
技术研发日：20240129
技术公布日：2024/11/11
