像素电路、驱动像素电路的方法以及有机发光显示装置与流程

技术特征：

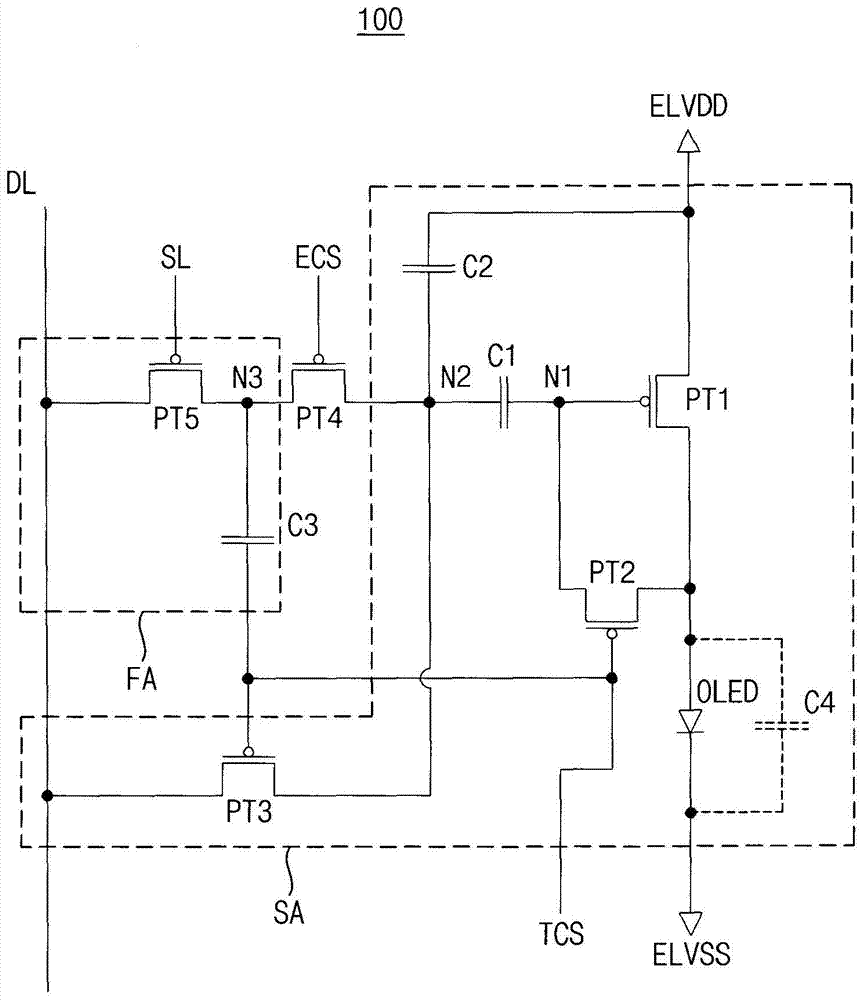

1.像素电路，包括：有机发光二极管，所述有机发光二极管的阴极连接至第二电源电压；第一PMOS晶体管，连接在第一电源电压与所述有机发光二极管的阳极之间，所述第一PMOS晶体管的栅端连接至第一节点；第二PMOS晶体管，连接在所述第一节点与所述有机发光二极管的阳极之间，所述第二PMOS晶体管的栅端接收补偿控制信号；第一电容器，连接在第二节点与所述第一节点之间；第二电容器，连接在所述第一电源电压与所述第二节点之间；第三PMOS晶体管，连接在数据线与所述第二节点之间，所述第三PMOS晶体管的栅端接收所述补偿控制信号；第四PMOS晶体管，连接在第三节点与所述第二节点之间，所述第四PMOS晶体管的栅端接收发射控制信号；第三电容器，连接在所述第三节点与所述第三PMOS晶体管的栅端之间；以及第五PMOS晶体管，连接在所述数据线与所述第三节点之间，所述第五PMOS晶体管的栅端连接至扫描线。2.如权利要求1所述的电路，其中所述电路被配置为交替地执行用于显示左图像的第一显示操作和用于显示右图像的第二显示操作，所述第一显示操作和所述第二显示操作是基于同时发射方法执行的。3.如权利要求2所述的电路，其中，所述第一显示操作包括第一初始数据写入操作、第一复位操作、第一阈值电压补偿操作、第一数据写入操作和第一发射操作；以及所述第二显示操作包括第二初始数据写入操作、第二复位操作、第二阈值电压补偿操作、第二数据写入操作和第二发射操作。4.如权利要求3所述的电路，其中所述电路被配置为同时执行所述第一发射操作和所述第二初始数据写入操作，并且被配置为同时执行所述第二发射操作和所述第一初始数据写入操作。5.如权利要求4所述的电路，其中，在执行所述第一初始数据写入操作的时候，所述第四PMOS晶体管截止，并且当所述第五PMOS晶体管响应于通过所述扫描线施加的扫描信号而导通时通过所述数据线施加的第一图像数据存储在所述第三电容器中；以及在执行所述第二初始数据写入操作的时候，所述第四PMOS晶体管截止，并且当所述第五PMOS晶体管响应于通过所述扫描线施加的扫描信号而导通时通过所述数据线施加的第二图像数据存储在所述第三电容器中。6.如权利要求5所述的电路，其中，在执行所述第一复位操作的时候，所述第二PMOS晶体管至所述第四PMOS晶体管截止，所述第二电源电压具有高电压电平，并且所述第一电源电压具有低电压电平；以及在执行所述第二复位操作的时候，所述第二PMOS晶体管至所述第四PMOS晶体管截止，所述第二电源电压具有高电压电平，并且所述第一电源电压具有低电压电平。7.如权利要求6所述的电路，其中，在执行所述第一阈值电压补偿操作的时候，所述第四PMOS晶体管截止，所述第二PMOS晶体管和所述第三PMOS晶体管导通，所述第二电源电压具有高电压电平，并且所述第一电源电压具有高电压电平；以及在执行所述第二阈值电压补偿操作的时候，所述第四PMOS晶体管截止，所述第二PMOS晶体管和所述第三PMOS晶体管导通，所述第二电源电压具有高电压电平，并且所述第一电源电压具有高电压电平。8.如权利要求7所述的电路，其中，在执行所述第一数据写入操作的时候，所述第四PMOS晶体管导通，所述第二PMOS晶体管和所述第三PMOS晶体管截止，所述第二电源电压具有高电压电平，并且所述第一电源电压具有高电压电平；以及在执行所述第二数据写入操作的时候，所述第四PMOS晶体管导通，所述第二PMOS晶体管和所述第三PMOS晶体管截止，所述第二电源电压具有高电压电平，并且所述第一电源电压具有高电压电平。9.如权利要求8所述的电路，其中，在执行所述第一发射操作的时候，所述第二PMOS晶体管至所述第四PMOS晶体管截止，所述第二电源电压具有低电压电平，并且所述第一电源电压具有高电压电平；以及在执行所述第二发射操作的时候，所述第二PMOS晶体管至所述第四PMOS晶体管截止，所述第二电源电压具有低电压电平，并且所述第一电源电压具有高电压电平。10.如权利要求3所述的电路，其中所述第一显示操作还包括第一偏置截止应用操作，所述第二显示操作还包括第二偏置截止应用操作。11.如权利要求10所述的电路，其中，在执行所述第一偏置截止应用操作的时候，所述第四PMOS晶体管截止，所述第二PMOS晶体管和所述第三PMOS晶体管导通，所述第二电源电压具有高电压电平，并且所述第一电源电压具有低电压电平；以及在执行所述第二偏置截止应用操作的时候，所述第四PMOS晶体管截止，所述第二PMOS晶体管和所述第三PMOS晶体管导通，所述第二电源电压具有高电压电平，并且所述第一电源电压具有低电压电平。12.如权利要求1所述的电路，还包括：第四电容器，连接在所述有机发光二极管的阳极与阴极之间。13.像素电路，包括：有机发光二极管，所述有机发光二极管的阴极连接至第二电源电压；第一PMOS晶体管，连接在第一电源电压与所述有机发光二极管的阳极之间，所述第一PMOS晶体管的栅端连接至第一节点；第二PMOS晶体管，连接在所述第一节点与所述有机发光二极管的阳极之间，所述第二PMOS晶体管的栅端接收补偿控制信号；第一电容器，连接在第二节点与所述第一节点之间；第二电容器，连接在所述第一电源电压与所述第二节点之间；第三PMOS晶体管，连接在数据线与所述第二节点之间，所述第三PMOS晶体管的栅端接收所述补偿控制信号；第四PMOS晶体管，连接在第三节点与所述第二节点之间，所述第四PMOS晶体管的栅端接收发射控制信号；第三电容器，连接在所述第三节点与维持电源电压之间；以及第五PMOS晶体管，连接在所述数据线与所述第三节点之间，所述第五PMOS晶体管的栅端连接至扫描线。14.如权利要求13所述的电路，其中所述电路被配置为交替地执行用于显示左图像的第一显示操作和用于显示右图像的第二显示操作，所述第一显示操作和所述第二显示操作是基于同时发射方法执行的。15.如权利要求14所述的电路，其中，所述第一显示操作包括第一初始数据写入操作、第一复位操作、第一阈值电压补偿操作、第一数据写入操作和第一发射操作；以及所述第二显示操作包括第二初始数据写入操作、第二复位操作、第二阈值电压补偿操作、第二数据写入操作和第二发射操作。16.如权利要求15所述的电路，其中所述电路被配置为同时执行所述第一发射操作和所述第二初始数据写入操作，并且被配置为同时执行所述第二发射操作和所述第一初始数据写入操作。17.如权利要求15所述的电路，其中所述第一显示操作还包括第一偏置截止应用操作，所述第二显示操作还包括第二偏置截止应用操作。18.如权利要求13所述的电路，还包括：第四电容器，连接在所述有机发光二极管的阳极与阴极之间。19.像素电路，包括：有机发光二极管，所述有机发光二极管的阳极连接至第一电源电压；第一NMOS晶体管，连接在第二电源电压与所述有机发光二极管的阴极之间，所述第一NMOS晶体管的栅端连接至第一节点；第二NMOS晶体管，连接在所述第一节点与所述有机发光二极管的阴极之间，所述第二NMOS晶体管的栅端接收补偿控制信号；第一电容器，连接在第二节点与所述第一节点之间；第二电容器，连接在所述第二电源电压与所述第二节点之间；第三NMOS晶体管，连接在数据线与所述第二节点之间，所述第三NMOS晶体管的栅端接收所述补偿控制信号；第四NMOS晶体管，连接在第三节点与所述第二节点之间，所述第四NMOS晶体管的栅端接收发射控制信号；第三电容器，连接在所述第三节点与所述第三NMOS晶体管的栅端之间；以及第五NMOS晶体管，连接在所述数据线与所述第三节点之间，所述第五NMOS晶体管的栅端连接至扫描线。20.像素电路，包括：有机发光二极管，所述有机发光二极管的阳极连接至第一电源电压；第一NMOS晶体管，连接在第二电源电压与所述有机发光二极管的阴极之间，所述第一NMOS晶体管的栅端连接至第一节点；第二NMOS晶体管，连接在所述第一节点与所述有机发光二极管的阴极之间，所述第二NMOS晶体管的栅端接收补偿控制信号；第一电容器，连接在第二节点与所述第一节点之间；第二电容器，连接在所述第二电源电压与所述第二节点之间；第三NMOS晶体管，连接在数据线与所述第二节点之间，所述第三NMOS晶体管的栅端接收所述补偿控制信号；第四NMOS晶体管，连接在第三节点与所述第二节点之间，所述第四NMOS晶体管的栅端接收发射控制信号；第三电容器，连接在所述第三节点与维持电源电压之间；以及第五NMOS晶体管，连接在所述数据线与所述第三节点之间，所述第五NMOS晶体管的栅端连接至扫描线。21.有机发光显示装置，包括：像素单元，具有多个像素电路，所述多个像素电路的每个像素电路为如权利要求1所述的像素电路；扫描驱动单元，被配置为向所述像素电路提供扫描信号；数据驱动单元，被配置为向所述像素电路提供数据信号；控制信号生成单元，被配置为向所述像素电路提供所述发射控制信号和所述补偿控制信号；供电单元，被配置为向所述像素单元提供所述第一电源电压和所述第二电源电压；以及时序控制单元，被配置为控制所述扫描驱动单元、所述数据驱动单元、所述控制信号生成单元和所述供电单元。22.如权利要求21所述的装置，其中所述多个像素电路中的每个像素电路被配置为交替地执行用于显示左图像的第一显示操作和用于显示右图像的第二显示操作，所述第一显示操作和所述第二显示操作是基于同时发射方法执行的。23.如权利要求22所述的装置，其中，所述第一显示操作包括第一初始数据写入操作、第一复位操作、第一阈值电压补偿操作、第一数据写入操作和第一发射操作；所述第二显示操作包括第二初始数据写入操作、第二复位操作、第二阈值电压补偿操作、第二数据写入操作和第二发射操作；以及所述多个像素电路的每个像素电路被配置为同时执行所述第一发射操作和所述第二初始数据写入操作，并且被配置为同时执行所述第二发射操作和所述第一初始数据写入操作。24.如权利要求23所述的装置，其中所述第一显示操作还包括第一偏置截止应用操作，所述第二显示操作还包括第二偏置截止应用操作。25.有机发光显示装置，包括：像素单元，具有多个像素电路，所述多个像素电路的每个像素电路为如权利要求13所述的像素电路；扫描驱动单元，被配置为向所述像素电路提供扫描信号；数据驱动单元，被配置为向所述像素电路提供数据信号；控制信号生成单元，被配置为向所述像素电路提供所述发射控制信号和所述补偿控制信号；供电单元，被配置为向所述像素单元提供所述第一电源电压、所述第二电源电压和所述维持电源电压；以及时序控制单元，被配置为控制所述扫描驱动单元、所述数据驱动单元、所述控制信号生成单元和所述供电单元。26.如权利要求25所述的装置，其中所述多个像素电路的每个像素电路被配置为交替地执行用于显示左图像的第一显示操作和用于显示右图像的第二显示操作，所述第一显示操作和所述第二显示操作是基于同时发射方法执行的。27.如权利要求26所述的装置，其中，所述第一显示操作包括第一初始数据写入操作、第一复位操作、第一阈值电压补偿操作、第一数据写入操作和第一发射操作；所述第二显示操作包括第二初始数据写入操作、第二复位操作、第二阈值电压补偿操作、第二数据写入操作和第二发射操作；以及所述多个像素电路的每个像素电路被配置为同时执行所述第一发射操作和所述第二初始数据写入操作，并且被配置为同时执行所述第二发射操作和所述第一初始数据写入操作。28.如权利要求27所述的装置，其中所述第一显示操作还包括第一偏置截止应用操作，所述第二显示操作还包括第二偏置截止应用操作。29.驱动像素电路的方法，所述像素电路为如权利要求1、13、19或20所述的像素电路，所述方法包括：同时执行用于显示左图像的第一显示操作的第一发射操作和用于显示右图像的第二显示操作的第二初始数据写入操作；在完成所述第一发射操作之后顺序地执行所述第二显示操作的第二复位操作、第二阈值电压补偿操作和第二数据写入操作；同时执行所述第二显示操作的第二发射操作和所述第一显示操作的第一初始数据写入操作；以及在完成所述第二发射操作之后顺序地执行所述第一显示操作的第一复位操作、第一阈值电压补偿操作和第一数据写入操作。30.如权利要求29所述的方法，还包括：在所述第一显示操作的所述第一复位操作之前执行所述第一显示操作的第一偏置截止应用操作；以及在所述第二显示操作的所述第二复位操作之前执行所述第二显示操作的第二偏置截止应用操作。
