一种果园用标识牌的制作方法

本实用新型涉及一种标识牌，尤其涉及一种果园用标识牌。

背景技术：

果园，是指种植果树的园地，也叫果木园。

标识牌是融合规划、建筑、空间、雕塑、逻辑、色彩、美学、材质组合于一体的产物，它既不是简单的文字，更不是所谓的牌子，它是与环境相融的独一无二的艺术作品！

果园里的标识牌到指示作用，一般给人们指示位置和方向，有的标识牌是给果园里的果树进行分类，标识牌的作用一般比较单一，标识牌得不到充分利用，造成资源浪费，因此需要充分利用现有的资源，以得到最大的效益。

现有的果园标识牌存在附加功能少、得不到充分利用、醒目作用小的缺点，因此亟需研发一种附加功能多、能够被充分利用、醒目作用大的果园用标识牌。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的果园标识牌存在附加功能少、得不到充分利用、醒目作用小的缺点，本实用新型要解决的技术问题是提供一种附加功能多、能够被充分利用、醒目作用大的果园用标识牌。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种果园用标识牌，包括有滑轨、电动轮、拉线、滑块、升降杆、左轴承座、丝杆、固定板Ⅰ、电磁铁Ⅰ、螺母、右轴承座、电机Ⅰ、锥齿轮Ⅰ、锥齿轮Ⅱ、转轴Ⅰ、固定板Ⅱ、电磁铁Ⅱ、导向杆、标识牌、擦块、稻草人和转轴Ⅲ，地面底部设有凹槽Ⅰ，凹槽Ⅰ内左右两侧设有滑轨，滑轨上设有滑块，滑轨上上下两侧设有电动轮，电动轮上绕有拉线，拉线与滑块连接，两滑块之间连接有升降杆，升降杆顶部设有固定板Ⅰ，固定板Ⅰ上设有凹槽Ⅱ和标识牌，凹槽Ⅱ设在标识牌前方，凹槽Ⅱ内设有电磁铁Ⅱ，电磁铁Ⅱ顶部设有擦块，擦块与标识牌接触，固定板Ⅰ顶部右侧设有导向杆，导向杆上设有导向孔，固定板Ⅰ内从左到右依次设有左轴承座、右轴承座和电机Ⅰ，左轴承座和右轴承座之间连接有丝杆，丝杆右端与电机Ⅰ连接，丝杆上安装有螺母，螺母与丝杆配合，螺母顶部设有电磁铁Ⅰ，电磁铁Ⅰ设在电磁铁Ⅱ正下方，电机Ⅰ右端设有转轴Ⅲ，转轴Ⅲ右端设有锥齿轮Ⅰ，锥齿轮Ⅰ右上方设有锥齿轮Ⅱ，锥齿轮Ⅱ与锥齿轮Ⅰ啮合，锥齿轮Ⅱ顶部设有转轴Ⅰ，转轴Ⅰ穿过导向孔，转轴Ⅰ顶部设有固定板Ⅱ，固定板Ⅱ顶部设有稻草人。

优选地，还包括有风车和转轴Ⅱ，左轴承座左侧设有转轴Ⅱ，转轴Ⅱ与丝杆连接，转轴Ⅱ左侧设有风车。

优选地，还包括有电机Ⅱ和护罩，导向杆顶部左侧设有电机Ⅱ，电机Ⅱ顶部设有护罩。

工作原理：当人们需要使用标识牌时，启动左边的电动轮反转，同时启动右边的电动轮正转，从而左右两边的电动轮通过拉线带动滑块向上移动，带动升降杆以及升降杆上的装置整体向上移动，待标识牌向上移动一定高度，关闭左右两边的电动轮，当人们不需要使用标识牌或遇到恶劣天气，需要收起标识牌时，启动左边的电动轮正转，同时启动右边的电动轮反转，待标识牌复位，关闭电动轮，当人们需要清洗标识牌时，给电磁铁Ⅰ和电磁铁Ⅱ通电，电磁铁Ⅰ和电磁铁Ⅱ通电后带有相反的磁性，电磁铁Ⅰ和电磁铁Ⅱ相互吸引，然后启动电机Ⅰ交替反转和正转，电机Ⅰ带动丝杆和转轴Ⅲ交替反转和正转，丝杆带动螺母向左移动和向右移动，从而带动擦块左右移动，擦块擦拭标识牌，与此同时，转轴Ⅲ带动锥齿轮Ⅰ交替反转和正转，带动锥齿轮Ⅱ交替反转和正转，带动转轴Ⅰ交替反转和正转，带动固定板交替反转和正转，从而带动稻草人交替反转和正转，转动地稻草人起到赶走鸟群或增加娱乐趣味的作用，导向杆起到导向作用，待标识牌擦拭干净，且擦块复位，关闭电机Ⅰ，稻草人停止转动，然后给电磁铁Ⅰ和电磁铁Ⅱ断电，电磁铁Ⅰ和电磁铁Ⅱ失去磁性不再相互吸引，左轴承座、右轴承座、电机Ⅰ和螺母设置在固定板内，可以防止人接触到丝杆，防止发生意外事故。

因为还包括有风车和转轴Ⅱ，左轴承座左侧设有转轴Ⅱ，转轴Ⅱ与丝杆连接，转轴Ⅱ左侧设有风车，所以启动电机Ⅰ交替反转和正转，电机Ⅰ带动丝杆交替反转和正转，带动转轴Ⅱ交替反转和正转，从而带动风车交替反转和正转，风车起到增加娱乐趣味的作用，待关闭电机Ⅰ后，风车停止转动。

因为还包括有电机Ⅱ和护罩，导向杆顶部左侧设有电机Ⅱ，电机Ⅱ顶部设有护罩，所以当遇到恶劣天气，人们需要保护稻草人时，启动电机Ⅱ旋转，电机Ⅱ带动护罩旋转，待护罩旋转到稻草人的正上方时，关闭电机Ⅱ，护罩起到保护稻草人的作用，待人们不需要保护稻草人时，启动电机Ⅱ，待护罩移开，关闭电机Ⅱ。

（3）有益效果

本实用新型达到了附加功能多、能够被充分利用、醒目作用大的效果。

附图说明

图1为本实用新型的第一种主视结构示意图。

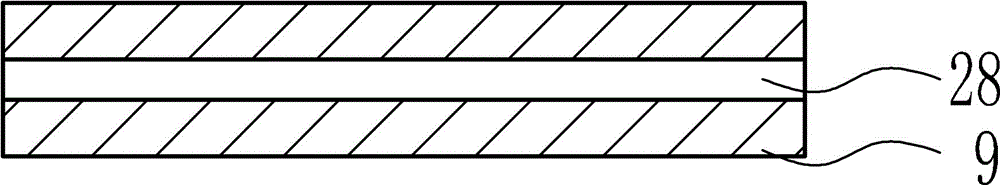

图2为本实用新型固定板的俯视结构示意图。

图3为本实用新型的第二种主视结构示意图。

图4为本实用新型的第三种主视结构示意图。

附图中的标记为：1-滑轨，2-电动轮，3-拉线，4-凹槽Ⅰ，5-滑块，6-升降杆，7-左轴承座，8-丝杆，9-固定板Ⅰ，10-电磁铁Ⅰ，11-螺母，12-右轴承座，13-电机Ⅰ，14-锥齿轮Ⅰ，15-锥齿轮Ⅱ，16-转轴Ⅰ，17-导向孔，18-固定板Ⅱ，19-电磁铁Ⅱ，20-导向杆，21-标识牌，22-擦块，23-稻草人，24-风车，25-转轴Ⅱ，26-电机Ⅱ，27-护罩，28-凹槽Ⅱ，29-地面，30-转轴Ⅲ。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种果园用标识牌，如图1-4所示，包括有滑轨1、电动轮2、拉线3、滑块5、升降杆6、左轴承座7、丝杆8、固定板Ⅰ9、电磁铁Ⅰ10、螺母11、右轴承座12、电机Ⅰ13、锥齿轮Ⅰ14、锥齿轮Ⅱ15、转轴Ⅰ16、固定板Ⅱ18、电磁铁Ⅱ19、导向杆20、标识牌21、擦块22、稻草人23和转轴Ⅲ30，地面29底部设有凹槽Ⅰ4，凹槽Ⅰ4内左右两侧设有滑轨1，滑轨1上设有滑块5，滑轨1上上下两侧设有电动轮2，电动轮2上绕有拉线3，拉线3与滑块5连接，两滑块5之间连接有升降杆6，升降杆6顶部设有固定板Ⅰ9，固定板Ⅰ9上设有凹槽Ⅱ28和标识牌21，凹槽Ⅱ28设在标识牌21前方，凹槽Ⅱ28内设有电磁铁Ⅱ19，电磁铁Ⅱ19顶部设有擦块22，擦块22与标识牌21接触，固定板Ⅰ9顶部右侧设有导向杆20，导向杆20上设有导向孔17，固定板Ⅰ9内从左到右依次设有左轴承座7、右轴承座12和电机Ⅰ13，左轴承座7和右轴承座12之间连接有丝杆8，丝杆8右端与电机Ⅰ13连接，丝杆8上安装有螺母11，螺母11与丝杆8配合，螺母11顶部设有电磁铁Ⅰ10，电磁铁Ⅰ10设在电磁铁Ⅱ19正下方，电机Ⅰ13右端设有转轴Ⅲ30，转轴Ⅲ30右端设有锥齿轮Ⅰ14，锥齿轮Ⅰ14右上方设有锥齿轮Ⅱ15，锥齿轮Ⅱ15与锥齿轮Ⅰ14啮合，锥齿轮Ⅱ15顶部设有转轴Ⅰ16，转轴Ⅰ16穿过导向孔17，转轴Ⅰ16顶部设有固定板Ⅱ18，固定板Ⅱ18顶部设有稻草人23。

还包括有风车24和转轴Ⅱ25，左轴承座7左侧设有转轴Ⅱ25，转轴Ⅱ25与丝杆8连接，转轴Ⅱ25左侧设有风车24。

还包括有电机Ⅱ26和护罩27，导向杆20顶部左侧设有电机Ⅱ26，电机Ⅱ26顶部设有护罩27。

工作原理：当人们需要使用标识牌21时，启动左边的电动轮2反转，同时启动右边的电动轮2正转，从而左右两边的电动轮2通过拉线3带动滑块5向上移动，带动升降杆6以及升降杆6上的装置整体向上移动，待标识牌21向上移动一定高度，关闭左右两边的电动轮2，当人们不需要使用标识牌21或遇到恶劣天气，需要收起标识牌21时，启动左边的电动轮2正转，同时启动右边的电动轮2反转，待标识牌21复位，关闭电动轮2，当人们需要清洗标识牌21时，给电磁铁Ⅰ10和电磁铁Ⅱ19通电，电磁铁Ⅰ10和电磁铁Ⅱ19通电后带有相反的磁性，电磁铁Ⅰ10和电磁铁Ⅱ19相互吸引，然后启动电机Ⅰ13交替反转和正转，电机Ⅰ13带动丝杆8和转轴Ⅲ30交替反转和正转，丝杆8带动螺母11向左移动和向右移动，从而带动擦块22左右移动，擦块22擦拭标识牌21，与此同时，转轴Ⅲ30带动锥齿轮Ⅰ14交替反转和正转，带动锥齿轮Ⅱ15交替反转和正转，带动转轴Ⅰ16交替反转和正转，带动固定板交替反转和正转，从而带动稻草人23交替反转和正转，转动地稻草人23起到赶走鸟群或增加娱乐趣味的作用，导向杆20起到导向作用，待标识牌21擦拭干净，且擦块22复位，关闭电机Ⅰ13，稻草人23停止转动，然后给电磁铁Ⅰ10和电磁铁Ⅱ19断电，电磁铁Ⅰ10和电磁铁Ⅱ19失去磁性不再相互吸引，左轴承座7、右轴承座12、电机Ⅰ13和螺母11设置在固定板内，可以防止人接触到丝杆8，防止发生意外事故。

因为还包括有风车24和转轴Ⅱ25，左轴承座7左侧设有转轴Ⅱ25，转轴Ⅱ25与丝杆8连接，转轴Ⅱ25左侧设有风车24，所以启动电机Ⅰ13交替反转和正转，电机Ⅰ13带动丝杆8交替反转和正转，带动转轴Ⅱ25交替反转和正转，从而带动风车24交替反转和正转，风车24起到增加娱乐趣味的作用，待关闭电机Ⅰ13后，风车24停止转动。

因为还包括有电机Ⅱ26和护罩27，导向杆20顶部左侧设有电机Ⅱ26，电机Ⅱ26顶部设有护罩27，所以当遇到恶劣天气，人们需要保护稻草人23时，启动电机Ⅱ26旋转，电机Ⅱ26带动护罩27旋转，待护罩27旋转到稻草人23的正上方时，关闭电机Ⅱ26，护罩27起到保护稻草人23的作用，待人们不需要保护稻草人23时，启动电机Ⅱ26，待护罩27移开，关闭电机Ⅱ26。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
