市场营销用宣传板的制作方法

本实用新型涉及市场营销宣传工具领域，特别涉及一种市场营销用宣传板。

背景技术：

市场营销用宣传板通常被放置在不同的公共场合，以起到对产品的宣传作用，而随着营销计划的变动，它们经常会被移动到不同的地方做宣传。目前市场营销用宣传板一般包括板体及支撑板体的架体，其板体和架体通常为一整体结构，因此造成远距离移动的不方便；虽然有些宣传板的架体和板体可实现拆卸，但其实现拆卸并缩小体积的功能有限，在远距离携带时仍存在不便性，例如板体一般在拆卸后不能缩小，架体拆卸后其长度通常也无法再缩小；另外现有技术中的宣传板其展示高度通常无法调节，无法适应复杂宣传环境的需要。

技术实现要素：

本实用新型提供一种市场营销用宣传板，可以解决现有技术中，市场营销用宣传板在携带时不方便，并且无法方便的调节宣传板的展示高度以适应复杂传环境需要的问题。

本实用新型提供了一种市场营销用宣传板，包括板体以及架体，所述架体包括两个上端铰接在一起的架面，所述架面包括两个竖向伸缩支杆，该两个竖向伸缩支杆的下端通过横向连接杆连接，该两个竖向伸缩支杆相对的侧边各设有一条沿杆长方向的滑槽；所述板体卡于其中一个架面的两个竖向伸缩支杆的滑槽之间，且板体的左、右侧边与滑槽滑动连接；所述架面以及板体之间还设有可锁定架面和板体相对位置的锁定结构；所述的两个架面的横向连接杆之间还卡接有一长度可锁定的伸缩杆。

较佳地，所述竖向伸缩支杆包括相互套接在一起的筒状的上支杆和筒状的下支杆；所述滑槽包括设于上支杆侧面上的凹槽一以及设于下支杆侧面上的凹槽二。

较佳地，所述伸缩杆包括内杆、C形的卡簧以及筒状的套杆，所述内杆套接于套杆内，所述套杆的侧壁上开设有螺孔，螺孔螺纹连接有用于锁定内杆和套杆之间相对位置的调节螺钉；所述伸缩杆的两端分别固定有卡簧。

较佳地，所述锁定结构包括设于板体侧边上的沿该侧边分布的多个凹孔以及设于竖向伸缩支杆的上端的挂钩，所述竖向伸缩支杆与该侧边滑动连接。

较佳地，所述板体包括通过合页连接在一起的上板体和下板体，所述上板体上位于上板体和下板体的结合缝处铰接有支撑簧片。

较佳地，所述支撑簧片与合页位于板体的同一板面内。

本实用新型实施例中，提供一种市场营销用宣传板，包括可折叠的板体以及上下可伸缩的架体，其中架体包括两个上端铰接在一起的架面，架面包括两个竖向伸缩支杆，板体与其中一个架面的两个竖向伸缩支杆之间滑动连接；架面以及板体之间还设有可锁定架面和板体相对位置的锁定结构；两个架面的横向连接杆之间还卡接有一长度可锁定的伸缩杆。通过竖向伸缩支杆和伸缩杆相配合可以调整架体的高度，同时锁定结构可以实现将板体固定于架体上，本实用的板体和架体之间可实现分离，且架体可以通过伸缩实现缩小体积，以便于搬运。本实用新型解决了现有技术中市场营销用宣传板在携带时不方便，并且无法方便的调节宣传板的展示高度以适应复杂传环境需要的问题。

附图说明

图1为本实用新型的总体结构示意图；

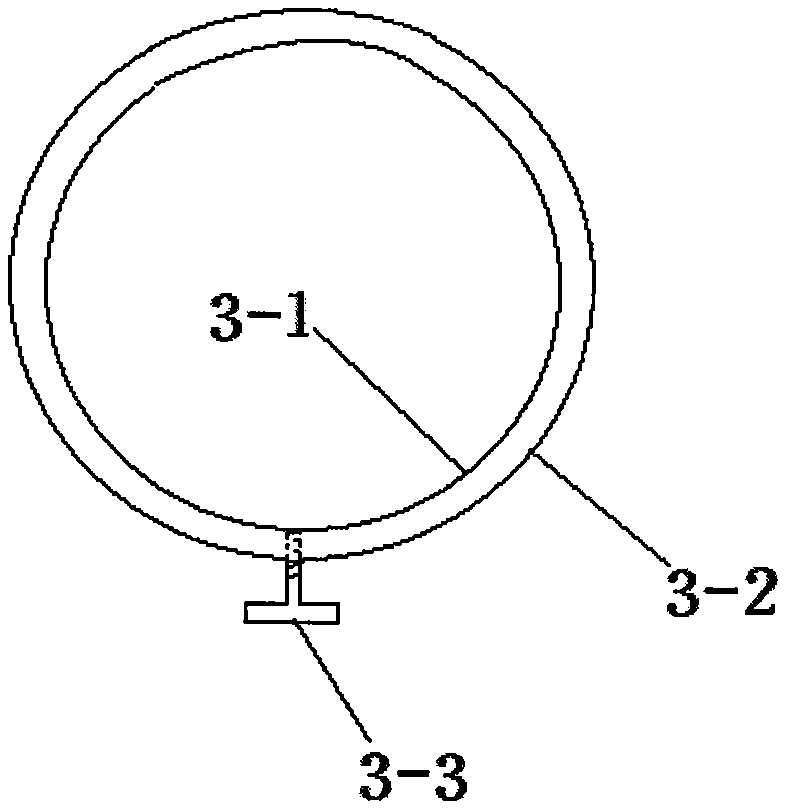

图2为本实用新型的伸缩杆的内杆和套杆连接部位的截面示意图；

图3为本实用新型的伸缩杆的端头连接横向连接杆时的示意图；

图4为本实用新型的竖向伸缩支杆的上支杆和下支杆连接在一起的部位的截面示意图；

图5为本实用新型的板体的背面结构示意图。

附图标记说明：

1、板体；2、架面；3、伸缩杆；1-1、合页；1-2、支撑簧片；2-1、上支杆；2-2、下支杆；2-3、横向连接杆；2-4、滑槽；3-1、内杆；3-2、套杆；3-3、调节螺钉；3-4、卡簧。

具体实施方式

下面结合附图，对本实用新型的一个具体实施方式进行详细描述，但应当理解本实用新型的保护范围并不受具体实施方式的限制。

如图1所示，本实用新型实施例提供了一种市场营销用宣传板，包括板体1以及架体，所述架体包括两个上端铰接在一起的架面2，所述架面2包括两个竖向伸缩支杆，该两个竖向伸缩支杆的下端通过横向连接杆2-3连接，其中横向连接杆2-3和竖向伸缩支杆之间的连接可以做成可拆卸的连接方式以实现它们之间方便的拆卸；同一个架面的两个竖向伸缩支杆相对的侧边各设有一条沿杆长方向的滑槽2-4；所述板体1卡于其中一个架面2的两个竖向伸缩支杆的滑槽2-4之间，且板体1的左、右侧边与滑槽2-4滑动连接；所述架面2以及板体1之间还设有可锁定架面2和板体1相对位置的锁定结构(图中未标示出)；上述两个架面2的位于同一侧相对的竖向伸缩支杆之间相互铰接，所述的两个架面2的横向连接杆2-3之间还卡接有一长度可锁定的伸缩杆3。

进一步地，所述竖向伸缩支杆包括相互套接在一起的筒状的上支杆2-1和筒状的下支杆2-2；所述滑槽2-4包括设于上支杆2-1侧面上的凹槽一以及设于下支杆2-2侧面上的凹槽二，所述凹槽一与凹槽二相匹配重叠(参见图4)。这里值得注意的是，由于竖向伸缩支杆的上端铰接，同时两个架面下端的距离通 过伸缩杆3固定以后，则竖向伸缩支杆上端铰接处的角度便固定了，因此，这时候竖向伸缩支杆将不会自行滑落收缩，则可以稳定的将板体架于在其上。

进一步地，所述伸缩杆3包括内杆3-1、C形的卡簧3-4以及筒状的套杆3-2，所述内杆3-1套接于套杆3-2内，所述套杆3-2的侧壁上开设有螺孔，螺孔螺纹连接有用于锁定内杆3-1和套杆3-2之间相对位置的调节螺钉3-3，通过拧紧调节螺钉可以使螺钉的顶端抵住内杆的侧壁，使得内杆与套杆紧紧相压，从而固定了内杆3-1和套杆3-2之间的相对位置(参见图2)；所述伸缩杆3的两端分别固定有卡簧3-4。伸缩杆3两端的卡簧用于卡接两个横向连接杆(参见图3)，可方便的进行拆卸。

进一步地，所述锁定结构包括设于板体1侧边上的沿该侧边分布的多个凹孔以及设于竖向伸缩支杆的上端的挂钩，所述竖向伸缩支杆与该侧边滑动连接。将板体拉升到所需位置，通过挂钩挂接在相对应的凹孔中即可实现固定板体和架体之间的相对位置。

进一步地，参见图5，所述板体1包括通过合页1-1连接在一起的上板体和下板体，所述上板体上位于上板体和下板体的结合缝处铰接有支撑簧片1-2。支撑簧片可以起到支撑上板体和下板体成为一个平面的作用，如果想收纳板体可以在卸下板体后围绕铰接点转动支撑簧片，使其与上板体和下板体的结合缝相平行，然后折叠板体，以实现板体面积缩小，从而便于运输板体。

进一步地，所述支撑簧片1-2与合页1-1位于板体1的同一板面内。

综上所述，本实用新型实施例提供的一种市场营销用宣传板，包括可折叠的板体以及上下可伸缩的架体，其中架体包括两个上端铰接在一起的架面，架面包括两个竖向伸缩支杆，板体与其中一个架面的两个竖向伸缩支杆之间滑动连接；架面以及板体之间还设有可锁定架面和板体相对位置的锁定结构；两个架面的横向连接杆之间还卡接有一长度可锁定的伸缩杆。通过竖向伸缩支杆和伸缩杆相配合可以调整架体的高度，同时锁定结构可以实现将板体固定于架体上，本实用的板体和架体之间可实现分离，且架体可以通过伸缩实现缩小体积， 以便于搬运。本实用新型解决了现有技术中市场营销用宣传板在携带时不方便，并且无法方便的调节宣传板的展示高度以适应复杂传环境需要的问题。

以上公开的仅为本实用新型的几个具体实施例，但是，本实用新型实施例并非局限于此，任何本领域的技术人员能思之的变化都应落入本实用新型的保护范围。
