一种防摔笔的制作方法

本实用新型属于文具用品技术领域，尤其是涉及一种防摔笔。

背景技术：

目前常见的圆珠笔、水笔等通常备有笔帽，当不使用笔时，将笔帽套设在笔筒上带有笔尖的一端上，防止笔因掉落而造成笔尖损坏。然而，为了保护笔尖免受损坏，每次不使用笔时都需将笔帽套设在笔筒上，过程繁琐，人们往往容易忘记或者懒于套设笔帽；而且，由于笔筒和笔帽是不连接的部件，人们通常容易将笔帽遗失，对后续笔的使用带来不便。

申请公布号CN104118246A公开一种磁性防摔笔，包括：笔本体、固定磁体和磁性笔帽，笔本体包括侧壁上开设有导向孔的笔筒及容置于笔筒内的笔芯，导向孔的开设方向与笔筒的延伸方向相同，固定磁体固定设置于笔筒内靠近笔筒的书写端处；磁性笔帽包括套设笔筒的笔帽筒体、连接杆及移动磁体，移动磁体收容于笔帽筒体内，连接杆穿设导向孔并与移动磁体及笔帽筒体固定连接；固定磁体与移动磁体相对的磁极为异名极。但是该结构操作过程复杂，占用学生课堂宝贵的时间，实用性不强。

技术实现要素：

有鉴于此，本实用新型的目的是针对现有技术的不足，提供一种防摔笔，通过将笔帽固定在笔筒上，不仅解决了笔尖防摔、笔帽掉落的问题，而且操作简单快捷。

为达到上述目的，本实用新型采用以下技术方案：

一种防摔笔，包括笔帽和笔筒，所述笔筒内设置笔芯，所述笔芯的书写端伸出所述笔筒外，所述笔筒远离所述书写端的一端设置配重块，所述笔帽内设置凸起一和凸起二，所述凸起一的开设方向与所述笔帽的延伸方向一致，所述凸起二设置在靠近所述书写端的一端并与所述凸起一垂直；所述笔筒开设与所述凸起一相匹配的凹槽，所述笔筒外表面设置凸起三和凸起四，所述凸起三位于远离所述书写端的一端，所述凸起四设置在靠近所述书写端的一端，所述凹槽位于所述凸起三和所述凸起四之间，所述凸起一与所述凸起三之间设置伸缩杆，所述凸起二与所述凸起四卡合配合。

进一步的，所述伸缩杆套设弹簧，所述弹簧两端分别与所述凸起一和所述凸起三固定连接，所述弹簧处于拉伸状态。

进一步的，所述笔帽靠近所述书写端的端面铰接笔帽盖，所述笔帽盖上设置挂钩。

进一步的，所述凸起二为环形，所述凸起四为弧形。

进一步的，所述笔筒为环形，所述环形弧度大于180°。

本实用新型的有益效果是：

1.本实用新型公开的笔筒远离书写端的一端设置配重块，笔帽内一体成型凸起一和凸起二，凸起一的开设方向与笔帽的延伸方向一致，凸起二环设在靠近书写端的一端；笔筒开设与凸起一相匹配的凹槽，笔筒外表面设置凸起三和凸起四，凸起三位于远离书写端的一端，凸起四设置在靠近书写端的一端，凹槽位于凸起三和凸起四之间，凸起一与凸起三之间设置伸缩杆，凸起四与凸起二相卡合。本实用新型使用时，凸起一与凸起三之间设置伸缩杆，该结构设计保证凸起一在凹槽内移动时可以稳定的停留在任意位置，使用者可以根据自身不同的使用习惯调节凸起一的位置进而实现调整笔帽的位置，当本实用新型处于使用状态滚落到地面时，笔筒一端的配重块先着地对笔芯的书写端进行有效的保护；使用完毕后滑动笔帽并且使笔帽覆盖笔芯，此时凸起四与凸起二相互配合使笔帽固定，当本实用新型掉落在地面时，笔帽对笔芯的书写端进行防护。需指出的是，可以在笔帽的外表面设置挂钩，一方面利用将本实用新型悬挂存放，另一方面可预防圆柱体结构容易滚落的问题发生。

2.伸缩杆外侧套设弹簧，弹簧两端分别与凸起一和凸起三固定连接，弹簧处于拉伸状态，需要使用本实用新型进行书写时，滑动笔帽使凸起二和凸起四相互分离，此时在弹簧的拉力作用下笔帽可自行远离书写端，有效提高本实用新型的工作效率。

3.笔帽靠近书写端的端面铰接笔帽盖，笔帽盖上设置挂钩，笔帽盖可对笔帽进行封盖，封盖后挂钩位于笔帽内，本结构设计有效预防笔帽内笔芯笔水的挥发，当使用本实用新型进行书写时，可以将笔帽盖翻转打开使挂钩位于笔帽外侧，此时通过挂钩对本实用新型进行悬挂存放。

4.凸起二为环形，凸起四为弧形可以设置三个或者三个以上，凸起四的弧形结构设计在保证能够与凸起二相互卡合的前提下，有效节约生产过程中原材料的成本投入。

5．笔筒的环形弧度大于180°，可以将笔筒设计为半环形，半环形的弧度大于180°即可，本结构设计进一步节约原材料的成本投入。

综上，本实用新型可有效预防滚落地面笔芯受损和笔帽丢落的现象发生。

附图说明

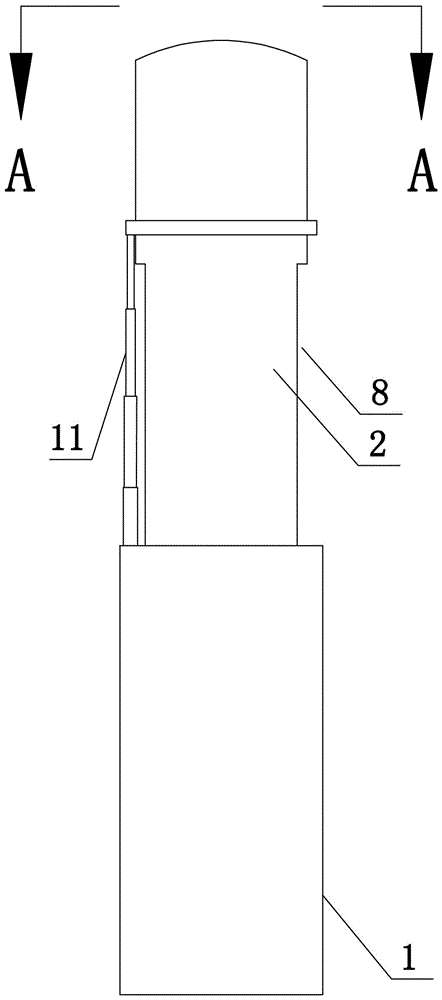

图1为本实用新型实施例一的结构示意图。

图2为图1的A-A剖面结构示意图。

图3为本实用新型实施例二弹簧的结构示意图。

图4为本实用新型实施例二笔帽盖的结构示意图。

图5为本实用新型实施例三笔帽的结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步描述。

如图1和图2所示，本实用新型包括笔帽1和笔筒2，笔筒2内设置笔芯3，笔芯3的书写端4伸出笔筒2下端，笔筒2远离书写端4的一端设置配重块5，笔帽1内一体成型凸起一6和凸起二7，凸起一6的开设方向与笔帽1的延伸方向一致，凸起二7环向设置在笔筒2的下端；笔筒2开设与凸起一6相匹配的凹槽8，笔筒2外表面环向一体成型凸起三9和凸起四10，凸起三9位于笔筒2的上端，凸起四10位于笔筒2的下端，凹槽8位于凸起三9和凸起四10之间，凸起一6与凸起三9之间设置伸缩杆11，伸缩杆11的两端分别与凸起一6和凸起三9固定连接，凸起四10与凸起二7相卡合。

本实施例中笔帽1滑动连接在笔筒2的外侧，并且笔帽1可以同时固定在笔筒2的任意位置，不仅防止笔帽1的丢失，而且有效提高本实用新型的结构灵活性。

实施例二

本实用新型包括笔帽1和笔筒2，笔筒2内设置笔芯3，笔芯3的书写端4伸出笔筒2下端，笔筒2远离笔芯3的一端设置配重块5，笔帽1内一体成型凸起一6和凸起二7，凸起一6的开设方向与笔帽1的延伸方向一致，凸起二7环向设置在笔筒2的下端；笔筒2开设与凸起一6相匹配的凹槽8，笔筒2外表面环向一体成型凸起三9和凸起四10，凸起三9位于笔筒2的上端，凸起四10位于笔筒2的下端，凹槽8位于凸起三9和凸起四10之间，凸起一6与凸起三9之间设置伸缩杆11，伸缩杆11的两端分别与凸起一6和凸起三9固定连接，凸起二7为环形，凸起四10为弧形，凸起四10与凸起二7相卡合，伸缩杆11外套设弹簧12，弹簧12两端分别与凸起一6和凸起三9固定连接，弹簧12处于拉伸状态，笔帽1靠近书写端4的端面铰接笔帽盖13，笔帽盖13上设置挂钩14。

本实施例与实施例一的不同之处：如图3和图4所示，伸缩杆11外套设弹簧12，弹簧12两端分别与凸起一6和凸起三9固定连接，弹簧12处于拉伸状态；笔帽1靠近书写端4的端面铰接笔帽盖13，笔帽盖13上设置挂钩14。通过在伸缩杆外套设弹簧，当向上滑动笔帽1时弹簧可以拉动笔帽1上行，有效提高本实用新型中笔帽1的上行效率，同时在可以使用笔帽盖13上的挂钩14将本实用新型悬挂存放。

实施例三

本实施例与实施例一的结构基本相同，不同的是：如图5所示，笔筒2为半环形结构，笔筒2的弧度大于180°，半环形结构的笔筒2可以有效节约本实用新型生产过程中原材料的成本投入。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其他修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
