一种组合式笔架的制作方法

本发明涉及一种笔架，具体涉及一种组合式笔架。

背景技术：

油画笔是一种绘制油画专用的绘画工具，毛笔是一种常见的书写工具，油画笔在绘画时，为了防止画笔变干变硬，通常会把笔浸泡在水中，而毛笔在使用前及变干后也需要在水中浸泡，通常需要寻找其他的容器来装水浸泡，另外笔在浸泡完成后或者在绘画书写过程中需要暂停的时候，需要将笔临时搁置在笔架上，常用的做法是在笔杆的上部系一个绳圈，然后悬挂在普通的笔架上，这样很容易造成笔摇晃，导致笔头上的颜料或墨汁等液体被甩向别处，不利于保持环境的清洁。

技术实现要素：

本发明克服了现有技术中的不足，提供了一种组合式笔架。

为了解决上述存在的技术问题，本发明采用下述技术方案：一种组合式笔架，包括底座与笔架，所述笔架活动设置在底座上，所述笔架上设有供笔穿过的圆孔，所述圆孔下方设有泡笔筒，所述底座上设有至少一对置笔台，所述置笔台两侧配合设有集液槽。

所述底座与笔架滑动配合。

所述底座设有一组倒T型滑槽轨道，相应地笔架底部设有与滑槽轨道滑动配合倒T型滑块。

所述倒T型滑槽轨道设置2条，相应地所述倒T型滑块设置2个。

所述笔架为一种环形结构。

所述笔架的顶部靠左位置设有方形凸起，方形凸起上设有供笔穿过的圆孔。

所述笔架的底部内表面上活动设有泡笔筒。

所述泡笔筒通过磁铁吸附在笔架底部内表面。

所述置笔台上设有置笔槽。

所述置笔台固定设置在底座上。

本发明与现有技术相比有如下有益效果：本发明的组合式笔架集合了泡笔、置笔与集液的多重功能，方便实用且利于保持环境整洁，本发明的组合式笔架拆分后也可以单独使用，且易于清洗，适用于日常书房使用。

附图说明

图1是本发明的结构示意图；

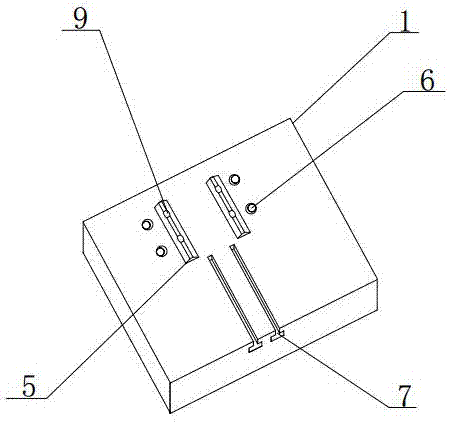

图2是本发明实施例中底座的结构示意图；

图3是本发明实施例中笔架的结构示意图；

图中：1、底座；2、笔架；3、圆孔；4、泡笔筒；5、置笔台；6、集液槽；7、倒T型滑槽轨道；8、倒T型滑块；9、置笔槽。

具体实施方式

通过下面的实施例可以对本发明进行进一步的描述，然而，本发明的保护范围并不限于下述实施例。

一种组合式笔架，包括底座1与笔架2，所述底座1为一种方形且具有一定厚度的底座，笔架2活动设置在底座1上，底座1上设有一组倒T型滑槽轨道7，相应地笔架2底部设有与倒T型滑槽轨道7滑动配合倒T型滑块8，一组倒T型滑槽轨道7有两条，相应地倒T型滑块8设有两个，两个倒T型滑块8可以在两条倒T型滑槽轨道7内滑动，从而实现底座1与笔架2之间的滑动配合，笔架2为一种环形结构，环形结构不规则，在笔架2的顶部靠左位置设有方形凸起，方形凸起上设有供笔穿过的圆孔3，所述圆孔3下方设有泡笔筒4，泡笔筒4活动设置在笔架2的底部内表面上，二者之间可以采用磁铁吸附的方式，即在笔架2的底部与泡笔筒4的底部分别设有磁性相吸的磁铁片，实现泡笔筒4与笔架2之间的活动连接，所述底座1上还设有一对置笔台5，置笔台5为一种凸起于底座1上表面的长条形结构，可以与底座1固定连接，也可以与底座1一体成型，一对置笔台5有两个，大小形状相同，平行并排设置，置笔台5上表面设有置笔槽9，每个置笔台5上设有两个置笔槽9，置笔台5两侧配合设有集液槽6，用于收集多余的墨汁等液体。

使用时，首先将泡笔筒4内装入清水，放置在笔架2底部，然后将需要浸泡的油画笔或毛笔以笔头向下的方式穿过圆孔3，放入泡笔筒4中，浸泡完成后，取出，将油画笔或者毛笔放置在置笔台5上，笔头中未干的水分可以被收集在集液槽6内，另外在绘画或者鞋子过程中，需要临时停笔的时候，也可以将笔搁置在置笔台上，多余的颜料或者墨汁也会被收集在洗液槽6内，由于置笔台5的两侧均设有集液槽6，因此笔可以两个方向任意放置，使用完成后，可以将泡笔筒4取下清洗，滑出笔架2，也可以很方便的清洗底座1，且本发明的产品拆分后，单独的底座1和笔架2也可以单独使用，方便实用，简单快捷。
