一种触摸及打印一体式滚动广告屏及其打印方法与流程

本发明涉及广告屏领域，特别指一种触摸及打印一体式滚动广告屏及其打印方法。

背景技术：

日常生产生活中广告是一种非常常见的信息传播方式，在现代商业活动中，广告是生产厂商打响品牌知名度，提升产品的市场认可的非常重要的一种推销方式；随着信息技术的发展和提高，广告的载体也朝着多样化多元化的方向发展，由最开始的报纸，到后来的电视，再到现在的网络，手机等等；广告载体的多样化也直接地提高了广告效果，扩大了受益人群量。在上述广告载体之外，还出现了专用的广告屏，该种广告屏集成现有的硬件技术及网络技术，通过网络将广告信息直观生动地在人流量较大的特定地方进行播放；

授权公告号为cn202196349u的中国实用新型专利“可拆装广告屏的触摸屏一体机”公开了一种采用触摸屏技术，且触摸屏与主机机柜可拆装式的结构设计；该专利技术利用触摸屏功能，有效地提高了广告互动性；但是该种专利技术结构设计简单，采用单屏播放方式，导致广告播放效率慢，且设备空间占有率大，功能单一；

授权公告号为cn204808785u的中国实用新型专利“一种立式旋转带触摸广告屏”公开了一种立式的单触摸屏可旋转式的广告屏，该专利技术相对于前一专利技术不具备可拆装结构设计，但是采用触摸屏可旋转结构，因此使用更加方便，可根据实际使用要求进行播放角度调整，且该专利技术在触摸屏的下部集成有打印机；但是，并未具体介绍打印机的操作原理及作用；另外，本专利技术也是采用单屏播放方式，广告播放效率低，设备控制占有率大。

技术实现要素：

本发明要解决的技术问题是针对上述现有技术的不足，提供一种采用多屏结构设计，形成滚动式广告播放效果，同时配套设计有可旋转的打印机，实现广告播放与可旋转打印双重功效，在提升广告播放效率的同时，大大提升了广告效率的触摸及打印一体式滚动广告屏及其打印方法。

本发明采取的技术方案如下：一种触摸及打印一体式滚动广告屏，包括本体、触摸屏、保护框、旋转驱动组件及打印机，其中，上述本体为多边形盒体结构，本体的内部为空腔结构，该空腔结构内设置有控制板；上述触摸屏包括至少二块，触摸屏分别嵌设在本体的侧壁上，触摸屏与控制板连接，控制板发送广告信息至触摸屏，以便经各触摸屏进行广告滚动播放；保护框包括至少二个，保护框对应套设在触摸屏的外侧，以便保护触摸屏；上述旋转组件设置在本体内，旋转组件与控制板连接，且输出端朝上方延伸出本体；上述打印机连接于旋转组件上，通过旋转组件支撑，并与控制板连接；使用者点击选中的触摸屏，触摸屏发出信息至控制板，控制板通过旋转组件控制打印机旋转至被点击的触摸屏处，且打印机接收控制板发出的打印指令，将上述被点击的触摸屏上的广告信息打印。

优选地，所述的本体为六边形盒体结构；上述触摸屏及保护框包括六个，触摸屏分别嵌设在本体的六个侧面上，保护框对应地套设在触摸屏的外侧。

优选地，所述的触摸屏包括逐次嵌设于本体的六侧面上并分别与控制板连接的的第一触摸屏、第二触摸屏、第三触摸屏、第四触摸屏、第五触摸屏及第六触摸屏；控制板分别以递减的方式逐次发送广告页面信息至上述第一触摸屏、第二触摸屏、第三触摸屏、第四触摸屏、第五触摸屏及第六触摸屏，形成广告页面绕本体侧缘滚动播放的模式。

优选地，所述的旋转组件包括电机、减速机及转轴，其中，上述电机设置于本体内，并与控制板连接，减速机连接于电机上，且输出轴朝上方设置；转轴连接在减速机的输出轴上，并向上穿过本体延伸至本体的上方，转轴绕本体的顶板自由转动；控制板通过电机及减速机控制转轴旋转运动。

优选地，所述的打印机设置于转轴上，打印机为柱状盒体结构，打印机通过传输线与本体内部的控制板电连接；控制板通过电机及减速机驱动转轴以60°为单元角度进行旋转，以便在本体的六个侧面间旋转运动。

优选地，所述的打印的侧部开设有放纸口，放纸口内插设有纸盒，纸盒可滑动地插设在放纸口内，以便提供打印机的打印纸张。

优选地，所述的打印机的顶部开设有出纸口，打印机打印出来的广告页面经出纸口导出；使用者点击上述第一触摸屏、第二触摸屏、第三触摸屏、第四触摸屏、第五触摸屏及第六触摸屏中的一个时，控制板控制转轴带动打印机旋转，使打印机的出纸口对准点击的触摸屏，以便取纸。

优选地，所述的本体的底部设有支撑柱，支撑柱包括六个，六个支撑柱分别设置于靠近本体的六角处位置，以便支撑本体；支撑柱的底部贴附有橡胶缓冲层，以便提高摩擦力。

一种触摸及打印一体式滚动广告屏的打印方法，包括以下步骤：

s1、广告滚动式播放：启动设备，触摸屏进行广告滚动式播放；

s2、选择待打印广告页面：使用者点击选中的屏幕，确定需要打印的广告页面；

s3、旋转控制：控制板控制电机及减速机旋转运动；

s4、打印机旋转：减速机通过转轴带动打印机旋转，使打印机的出纸口对准点击的触摸屏；

s5、打印：打印机接收控制板发出的打印指令，以便打印点击的广告页面。

优选地，所述的控制板内集成有显示模块及触摸传感模块，显示模块及触摸传感模块分别与触摸屏连接；显示模块将需要播放的广告页面进行排序，并根据六个触摸屏以逐次递减的方式，间隔地在各触摸屏上播放广告页面，以便形成广告页面滚动式播放；上述触摸传感模块感应触摸屏上的点击信号，分析该信号对应的触摸屏，并将分析信息传递至控制板，控制板比对打印机的位置形成旋转指令，通过该旋转指令控制打印机的出纸口旋转运动至点击的触摸屏处。

本发明的有益效果在于：

本发明针对现有技术存在的缺陷和不足进行独创性研究开发，设计了一种采用多屏结构设计，形成滚动式广告播放效果，同时配套设计有可旋转的打印机，实现广告播放与可旋转打印双重功效，在提升广告播放效率的同时，大大提升了广告宣传质量的触摸及打印一体式滚动广告屏及其打印方法；具体地，本发明的本体采用六方体的盒状结构设计，该六方体的六个侧面上分别嵌设有触摸屏，六个触摸屏沿本体的外缘形成360°全方位广告播放结构，再结合本体内部控制板内播放软件的控制，将需要播放的多个广告页面进行堆叠排序，并根据六个触摸屏的排列设计，以递减播放的形式进行滚动式不间断循环播放模式，大大提升了广告播放效果，以最小的空间占有率实现了最大面积的广告覆盖率；另外，本发明在六方体盒状结构的本体内部集成设有输出端朝上方设置的电机及减速机，减速机连接在电机的输出端上，减速机的输出端连接有转轴，转轴贯穿本体的顶杆朝延伸至本体上部，控制板通过控制电机及减速机以60°为旋转单元角进行旋转运动；转轴上部设置有打印机，打印机的结构设计为柱状结构，其侧部开设有放纸口，放纸口内可滑动地设有纸盒，纸盒可沿放纸口抽出或插入，以便提供打印纸张，打印机的顶部开设有出纸口；本发明的打印机与控制板连接，触摸屏除了显示广告的同时，广告观众站在六个触摸屏其中的一个外侧时，看到比较喜欢的广告页面时，可点击该触摸屏，触摸屏发送打印信号至控制板，控制板接收该信号后，根据该信号对应的触摸屏位置以及其储存卡记录的打印机上一次旋转位置，算出打印机需要旋转的角度，并控制电机及减速机，通过转轴带动打印机旋转运动，直至打印机的出纸口对准广告观众点击的触摸屏，以方便观众在该侧顺利地拿到打印出来的广告页面。

本发明巧妙地以六方体的盒状结构作为广告触摸屏载体，在该六方体的六个侧面上分别嵌设一个触摸屏，为360°全方位广告播放提供结构基础，以最小的空间占有率实现了最大范围的广告播放覆盖面；另外，本发明通过控制板将多个广告页面进行堆叠排序，并根据六个触摸屏的排列设计，以递减播放的形式实现滚动式不间断循环播放模式，大大提升了广告播放效果；同时，由于广告页面在触摸屏上停留的时间较短(1-3秒)，因此存在观众未清楚了解到广告页面完整新型的情况，配套设计的打印机可将观众喜欢或者未看清楚的广告页面通过点击触摸屏，将该广告页面打印出来，形成纸质的文件，可便于观众随时查看，可有效地提升广告质量；针对六个触摸屏的结构设计，观众只能站在某一个触摸屏外侧，因此，打印机采用旋转式结构设计，利用观众点击触摸屏时发给控制板的信号，以及控制板内储存的打印机上一次旋转位置，控制板进行对比计算，确定打印机需要旋转的角度，当观众点击触摸屏时，控制板先控制打印机旋转运动，使打印机的出纸口对准点击的该触摸屏，打印机再进行打印指令，以便将该广告页面打印出来。

附图说明

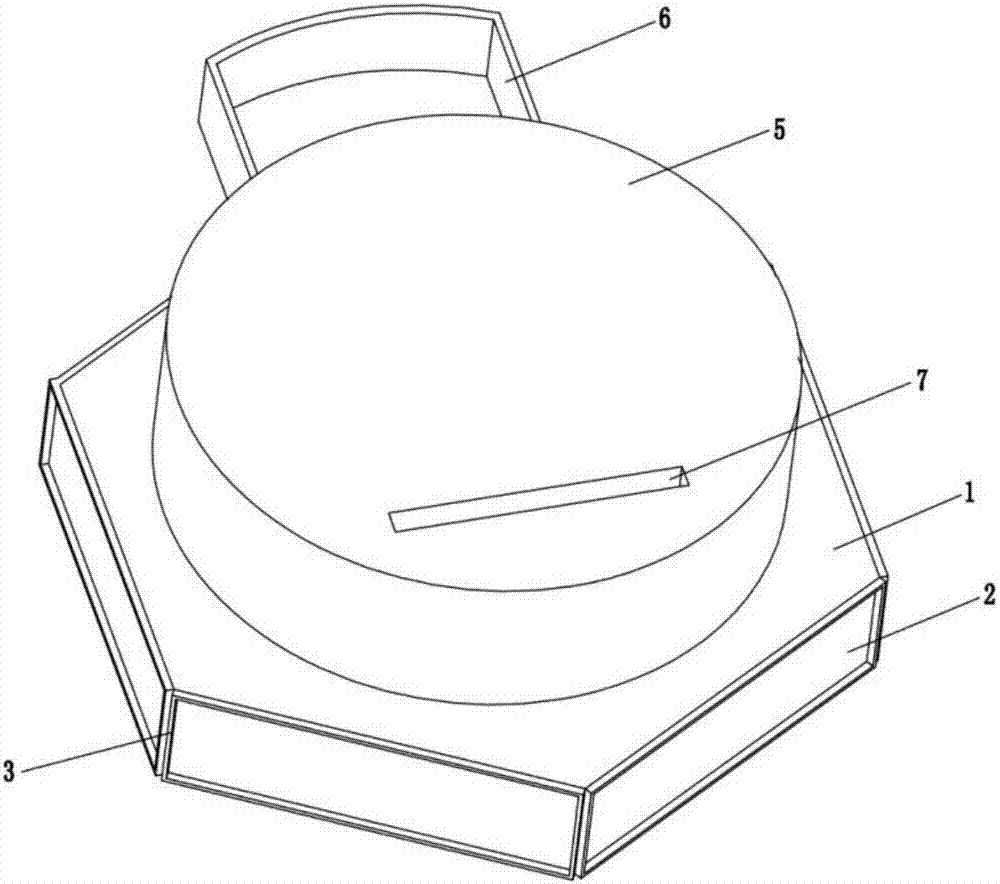

图1为本发明的立体结构示意图之一。

图2为本发明的立体结构示意图之二。

图3为本发明的侧视图。

图4为本发明的俯视图。

图5为本发明的方框原理图。

图6为本发明的工艺步骤流程图。

具体实施方式

下面将结合附图对本发明作进一步描述：

如图1至图6所示，本发明采取的技术方案如下：一种触摸及打印一体式滚动广告屏，包括本体1、触摸屏2、保护框3、旋转驱动组件及打印机5，其中，上述本体1为多边形盒体结构，本体1的内部为空腔结构，该空腔结构内设置有控制板；上述触摸屏2包括至少二块，触摸屏2分别嵌设在本体1的侧壁上，触摸屏2与控制板连接，控制板发送广告信息至触摸屏2，以便经各触摸屏2进行广告滚动播放；保护框3包括至少二个，保护框3对应套设在触摸屏2的外侧，以便保护触摸屏2；上述旋转组件设置在本体1内，旋转组件与控制板连接，且输出端朝上方延伸出本体1；上述打印机5连接于旋转组件上，通过旋转组件支撑，并与控制板连接；使用者点击选中的触摸屏2，触摸屏2发出信息至控制板，控制板通过旋转组件控制打印机5旋转至被点击的触摸屏2处，且打印机接收控制板发出的打印指令，将上述被点击的触摸屏2上的广告信息打印。

本体1为六边形盒体结构；上述触摸屏2及保护框3包括六个，触摸屏2分别嵌设在本体1的六个侧面上，保护框3对应地套设在触摸屏2的外侧。

触摸屏2包括逐次嵌设于本体1的六侧面上并分别与控制板连接的的第一触摸屏01、第二触摸屏02、第三触摸屏03、第四触摸屏04、第五触摸屏05及第六触摸屏06；控制板分别以递减的方式逐次发送广告页面信息至上述第一触摸屏01、第二触摸屏02、第三触摸屏03、第四触摸屏04、第五触摸屏05及第六触摸屏06，形成广告页面绕本体1侧缘滚动播放的模式。

旋转组件包括电机、减速机及转轴4，其中，上述电机设置于本体1内，并与控制板连接，减速机连接于电机上，且输出轴朝上方设置；转轴4连接在减速机的输出轴上，并向上穿过本体1延伸至本体1的上方，转轴4绕本体1的顶板自由转动；控制板通过电机及减速机控制转轴4旋转运动。

打印机5设置于转轴4上，打印机5为柱状盒体结构，打印机5通过传输线与本体1内部的控制板电连接；控制板通过电机及减速机驱动转轴4以60°为单元角度进行旋转，以便在本体1的六个侧面间旋转运动。

打印机5的侧部开设有放纸口a，放纸口a内插设有纸盒6，纸盒6可滑动地插设在放纸口a内，以便提供打印机5的打印纸张。

打印机5的顶部开设有出纸口7，打印机5打印出来的广告页面经出纸口7导出；使用者点击上述第一触摸屏01、第二触摸屏02、第三触摸屏03、第四触摸屏04、第五触摸屏05及第六触摸屏06中的一个时，控制板控制转轴4带动打印机5旋转，使打印机5的出纸口7对准点击的触摸屏2，以便取纸。

本体1的底部设有支撑柱8，支撑柱8包括六个，六个支撑柱8分别设置于靠近本体1的六角处位置，以便支撑本体1；支撑柱8的底部贴附有橡胶缓冲层，以便提高摩擦力。

一种触摸及打印一体式滚动广告屏的打印方法，包括以下步骤：

s1、广告滚动式播放：启动设备，触摸屏进行广告滚动式播放；

s2、选择待打印广告页面：使用者点击选中的屏幕，确定需要打印的广告页面；

s3、旋转控制：控制板控制电机及减速机旋转运动；

s4、打印机旋转：减速机通过转轴带动打印机旋转，使打印机的出纸口对准点击的触摸屏；

s5、打印：打印机接收控制板发出的打印指令，以便打印点击的广告页面。

控制板内集成有显示模块及触摸传感模块，显示模块及触摸传感模块分别与触摸屏连接；显示模块将需要播放的广告页面进行排序，并根据六个触摸屏以逐次递减的方式，间隔地在各触摸屏上播放广告页面，以便形成广告页面滚动式播放；上述触摸传感模块感应触摸屏上的点击信号，分析该信号对应的触摸屏，并将分析信息传递至控制板，控制板比对打印机的位置形成旋转指令，通过该旋转指令控制打印机的出纸口旋转运动至点击的触摸屏处。

进一步，本发明设计了一种采用多屏结构设计，形成滚动式广告播放效果，同时配套设计有可旋转的打印机，实现广告播放与可旋转打印双重功效，在提升广告播放效率的同时，大大提升了广告宣传质量的触摸及打印一体式滚动广告屏及其打印方法；具体地，本发明的本体采用六方体的盒状结构设计，该六方体的六个侧面上分别嵌设有触摸屏，六个触摸屏沿本体的外缘形成360°全方位广告播放结构，再结合本体内部控制板内播放软件的控制，将需要播放的多个广告页面进行堆叠排序，并根据六个触摸屏的排列设计，以递减播放的形式进行滚动式不间断循环播放模式，大大提升了广告播放效果，以最小的空间占有率实现了最大面积的广告覆盖率；另外，本发明在六方体盒状结构的本体内部集成设有输出端朝上方设置的电机及减速机，减速机连接在电机的输出端上，减速机的输出端连接有转轴，转轴贯穿本体的顶杆朝延伸至本体上部，控制板通过控制电机及减速机以60°为旋转单元角进行旋转运动；转轴上部设置有打印机，打印机的结构设计为柱状结构，其侧部开设有放纸口，放纸口内可滑动地设有纸盒，纸盒可沿放纸口抽出或插入，以便提供打印纸张，打印机的顶部开设有出纸口；本发明的打印机与控制板连接，触摸屏除了显示广告的同时，广告观众站在六个触摸屏其中的一个外侧时，看到比较喜欢的广告页面时，可点击该触摸屏，触摸屏发送打印信号至控制板，控制板接收该信号后，根据该信号对应的触摸屏位置以及其储存卡记录的打印机上一次旋转位置，算出打印机需要旋转的角度，并控制电机及减速机，通过转轴带动打印机旋转运动，直至打印机的出纸口对准广告观众点击的触摸屏，以方便观众在该侧顺利地拿到打印出来的广告页面。

本发明巧妙地以六方体的盒状结构作为广告触摸屏载体，在该六方体的六个侧面上分别嵌设一个触摸屏，为360°全方位广告播放提供结构基础，以最小的空间占有率实现了最大范围的广告播放覆盖面；另外，本发明通过控制板将多个广告页面进行堆叠排序，并根据六个触摸屏的排列设计，以递减播放的形式实现滚动式不间断循环播放模式，大大提升了广告播放效果；同时，由于广告页面在触摸屏上停留的时间较短(1-3秒)，因此存在观众未清楚了解到广告页面完整新型的情况，配套设计的打印机可将观众喜欢或者未看清楚的广告页面通过点击触摸屏，将该广告页面打印出来，形成纸质的文件，可便于观众随时查看，可有效地提升广告质量；针对六个触摸屏的结构设计，观众只能站在某一个触摸屏外侧，因此，打印机采用旋转式结构设计，利用观众点击触摸屏时发给控制板的信号，以及控制板内储存的打印机上一次旋转位置，控制板进行对比计算，确定打印机需要旋转的角度，当观众点击触摸屏时，控制板先控制打印机旋转运动，使打印机的出纸口对准点击的该触摸屏，打印机再进行打印指令，以便将该广告页面打印出来。

本发明的实施例只是介绍其具体实施方式，不在于限制其保护范围。本行业的技术人员在本实施例的启发下可以作出某些修改，故凡依照本发明专利范围所做的等效变化或修饰，均属于本发明专利权利要求范围内。
