一种便于更换广告纸的广告牌的制作方法

本技术涉及广告牌，特别涉及一种便于更换广告纸的广告牌。

背景技术：

1、广告牌是拉动系统中，启动下一个生产工序，或搬运在制品到下游工序的一个信号工具，这个术语在日语中是“信号”或“信号板”的意思，泛指一切传递广告信息的户外媒体，在进行商场广告的投送时，常需要通过广告牌进行投送操作，现有的广告牌在使用时还存在一些问题：

2、1、现有的商场广告牌在进行使用时常需要在商场的露天进行设置，而露天广告牌中在进行广告纸的更换操作往往较为繁琐，无法进行广告纸的快速更换操作，且不方便进行广告纸的多样化展示操作，从而影响广告牌的使用便捷性。

3、2、现有的露天广告牌在进行广告展示时往往无法进行全面的防水防尘操作，使得广告纸上容易粘附灰尘污渍，而防水防尘效果较强的广告牌在进行广告纸的更换时较为复杂，从而影响广告牌的使用实用性。

技术实现思路

1、本实用新型的目的在于提供一种便于更换广告纸的广告牌，以解决上述背景技术中提出的现有的广告牌在进行广告纸的更换操作往往较为繁琐不方便进行多样化展示的问题。

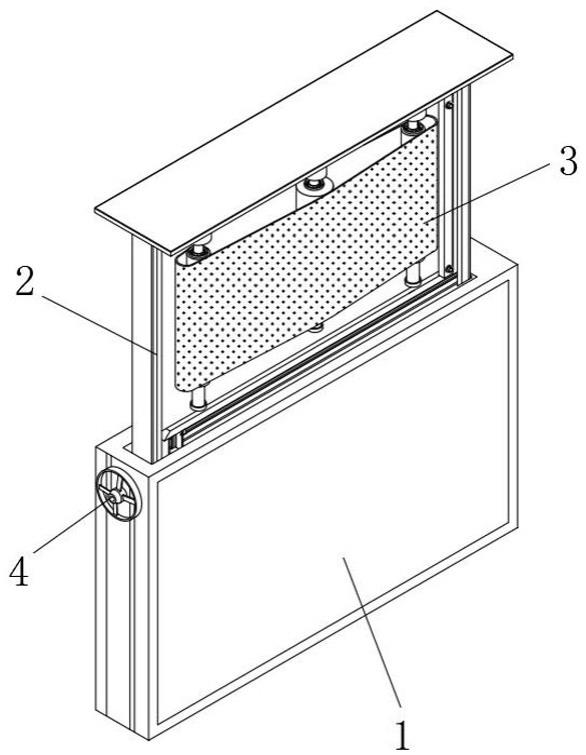

2、为实现上述目的，本实用新型提供如下技术方案：一种便于更换广告纸的广告牌，包括：

3、展示仓；

4、安装板座，所述安装板座插设在展示仓的内部，所述安装板座在展示仓的内部滑动连接；

5、安装机构，所述安装机构挂设在安装板座的一侧内部；

6、控制机构，所述控制机构设置在展示仓的一侧外壁上；

7、两个伸缩机构，两个所述伸缩机构皆设置在安装机构的内部。

8、作为本实用新型的一种优选技术方案，所述安装机构包括电机、第一转动滚筒、两个第二转动滚筒、两个控制杆和广告纸带，所述电机设置在安装板座的顶端内部，所述第一转动滚筒固定连接在电机的输出端外侧壁，两个所述第二转动滚筒设置在第一转动滚筒的两侧，两个所述控制杆皆固定安装在两个第二转动滚筒的底端，所述广告纸带套设在第一转动滚筒和两个第二转动滚筒的外部。

9、作为本实用新型的一种优选技术方案，所述广告纸带在第一转动滚筒和第二转动滚筒的外表面转动连接，所述第二转动滚筒的外表面为粗糙结构的橡胶滚筒。

10、作为本实用新型的一种优选技术方案，所述控制机构包括转动轮、连接杆、转动齿轮和齿条板，所述转动轮设置在展示仓的一侧，所述连接杆固定连接在转动轮的一侧外侧壁，所述转动齿轮固定连接在连接杆的外部，所述齿条板啮合在转动齿轮的外部。

11、作为本实用新型的一种优选技术方案，所述转动轮通过连接杆固定连接在转动齿轮的一侧外部，所述转动齿轮与齿条板转动连接，所述齿条板固定安装在安装板座的外部。

12、作为本实用新型的一种优选技术方案，所述伸缩机构包括连接套筒、伸缩套筒、伸缩簧和伸缩杆，所述连接套筒设置在第一转动滚筒的顶端，所述伸缩套筒固定安装在连接套筒的一侧外壁，所述伸缩簧设置在伸缩套筒的内部，所述伸缩杆固定连接在伸缩簧的外部。

13、作为本实用新型的一种优选技术方案，所述伸缩簧的一侧焊接在伸缩套筒的内壁，所述伸缩杆插设在伸缩套筒的内部，所述伸缩杆与伸缩簧弹性伸缩连接。

14、与现有技术相比，本实用新型的有益效果是：

15、1、本实用新型通过设置的连接套筒、伸缩套筒、电机、和第一转动滚筒使得当在进行广告纸带的更换操作时，首先通过对两个控制杆的内向按压，使得第二转动滚筒在通过伸缩杆与伸缩簧之间的弹性伸缩后，能够进行内向的伸缩调节，从而使得第二转动滚筒不再对广告纸带进行绷紧状态，此时方便进行广告纸带的拆卸拿取操作，且通过电机的工作转动，能够进行广告纸带在套设后的转动翻面，进而方便进行广告纸带的多样化展示。

16、2、本实用新型通过设置的转动轮、连接杆、转动齿轮和齿条板使得当在进行广告纸的防尘防水及快速更换广告纸时，通过转动轮的转动，能够使转动齿轮在进行转动后，控制转动齿轮在齿条板上进行转动操作，从而对安装板座进行升降控制，使安装板座方便进行升降操作，在方便进行更换广告纸的同时更易于进行防水防尘操作。

技术特征：

1.一种便于更换广告纸的广告牌，其特征在于，包括：

2.根据权利要求1所述的一种便于更换广告纸的广告牌，其特征在于：所述安装机构（3）包括电机（301）、第一转动滚筒（302）、两个第二转动滚筒（303）、两个控制杆（304）和广告纸带（305），所述电机（301）设置在安装板座（2）的顶端内部，所述第一转动滚筒（302）固定连接在电机（301）的输出端外侧壁，两个所述第二转动滚筒（303）设置在第一转动滚筒（302）的两侧，两个所述控制杆（304）皆固定安装在两个第二转动滚筒（303）的底端，所述广告纸带（305）套设在第一转动滚筒（302）和两个第二转动滚筒（303）的外部。

3.根据权利要求2所述的一种便于更换广告纸的广告牌，其特征在于：所述广告纸带（305）在第一转动滚筒（302）和第二转动滚筒（303）的外表面转动连接，所述第二转动滚筒（303）的外表面为粗糙结构的橡胶滚筒。

4.根据权利要求1所述的一种便于更换广告纸的广告牌，其特征在于：所述控制机构（4）包括转动轮（401）、连接杆（402）、转动齿轮（403）和齿条板（404），所述转动轮（401）设置在展示仓（1）的一侧，所述连接杆（402）固定连接在转动轮（401）的一侧外侧壁，所述转动齿轮（403）固定连接在连接杆（402）的外部，所述齿条板（404）啮合在转动齿轮（403）的外部。

5.根据权利要求4所述的一种便于更换广告纸的广告牌，其特征在于：所述转动轮（401）通过连接杆（402）固定连接在转动齿轮（403）的一侧外部，所述转动齿轮（403）与齿条板（404）转动连接，所述齿条板（404）固定安装在安装板座（2）的外部。

6.根据权利要求1所述的一种便于更换广告纸的广告牌，其特征在于：所述伸缩机构（5）包括连接套筒（501）、伸缩套筒（502）、伸缩簧（503）和伸缩杆（504），所述连接套筒（501）设置在第一转动滚筒（302）的顶端，所述伸缩套筒（502）固定安装在连接套筒（501）的一侧外壁，所述伸缩簧（503）设置在伸缩套筒（502）的内部，所述伸缩杆（504）固定连接在伸缩簧（503）的外部。

7.根据权利要求6所述的一种便于更换广告纸的广告牌，其特征在于：所述伸缩簧（503）的一侧焊接在伸缩套筒（502）的内壁，所述伸缩杆（504）插设在伸缩套筒（502）的内部，所述伸缩杆（504）与伸缩簧（503）弹性伸缩连接。

技术总结
本技术公开了一种便于更换广告纸的广告牌，包括电机、第一转动滚筒、两个第二转动滚筒、两个控制杆和广告纸带，电机设置在安装板座的顶端内部，第一转动滚筒固定连接在电机的输出端外侧壁，两个第二转动滚筒设置在第一转动滚筒的两侧，本技术通过设置的连接套筒、伸缩套筒、电机、和第一转动滚筒使得当在进行广告纸带的更换操作时，首先通过对两个控制杆的内向按压，使得第二转动滚筒在通过伸缩杆与伸缩簧之间的弹性伸缩后，能够进行内向的伸缩调节，此时方便进行广告纸带的拆卸拿取操作，且通过电机的工作转动，能够进行广告纸带在套设后的转动翻面，进而方便进行广告纸带的多样化展示。

技术研发人员：李涛
受保护的技术使用者：长沙赛格发展有限公司
技术研发日：20221014
技术公布日：2024/1/11
