一种具有快速拼接结构的LED拼接屏的制作方法

本技术涉及led屏幕，尤其涉及一种具有快速拼接结构的led拼接屏。

背景技术：

1、led电子显示屏集微电子技术、计算机技术、信息处理于一体，具有色彩鲜艳、动态范围广、亮度高、寿命长、工作稳定可靠等优点。led显示屏广泛应用于商业传媒、文化演出市场、体育场馆、信息传播、新闻发布、证券交易等，可以满足不同环境的需要。

2、现有led拼接屏在整体拼接的时候，采用两个led拼接屏之间的相互套接放置进行拼接，整体拼接较为麻烦，而且容易出现松动脱落的情况，而且拼接不是很高效的问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有快速拼接结构的led拼接屏，led拼接屏机体因外端的上电磁吸附器和下电磁吸附器，从而便于拼接吸附在另一led拼接屏机体的可吸附金属板上，这样便于吸附固定住，而且整体有效拼接，使得整体拼接更加牢固稳定。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种具有快速拼接结构的led拼接屏，包括led屏幕和led拼接屏机体，所述led屏幕安装固定在led拼接屏机体的前端位置上，所述led拼接屏机体的左端设置有可吸附金属板，所述led拼接屏机体的右端上侧设置有上电磁吸附器，所述led拼接屏机体的右端下侧设置有下电磁吸附器，所述led拼接屏机体的后端设置有内侧固定架，所述下电磁吸附器包括插接柱脚、电磁机体、非磁性吸附片和电源连接线，所述电磁机体的内端设置有插接柱脚，所述电磁机体的外端设置有非磁性吸附片，所述电磁机体的内端中间设置有电源连接线，所述电源连接线与led拼接屏机体电性连接，所述插接柱脚固定连接在led拼接屏机体上。

4、通过以上技术方案：led拼接屏机体因外端的上电磁吸附器和下电磁吸附器，从而便于拼接吸附在另一led拼接屏机体的可吸附金属板上，这样便于吸附固定住，而且整体有效拼接，使得整体拼接更加牢固稳定。

5、本实用新型进一步设置为，所述可吸附金属板包括插接端柱、回型边框和可吸附板，所述回型边框的内部中间设置有可吸附板，所述回型边框的拐角处设置有插接端柱，所述回型边框通过插接端柱固定连接在led拼接屏机体上。

6、通过以上技术方案：因可吸附金属板结构，使得便于拼接安装。

7、本实用新型进一步设置为，所述内侧固定架包括直角面板、焊接面板和拐角螺孔，所述直角面板的上端设置有焊接面板，所述直角面板的下端设置有拐角螺孔，所述焊接面板固定连接在led拼接屏机体上。

8、通过以上技术方案：因内侧固定架结构，使得便于安装固定。

9、本实用新型进一步设置为，所述上电磁吸附器和下电磁吸附器的结构相同，且所述上电磁吸附器和下电磁吸附器呈对称状态。

10、通过以上技术方案：因上电磁吸附器和下电磁吸附器呈对称状态，使得便于拼接固定使用。

11、本实用新型进一步设置为，所述内侧固定架共设置有两个，且所述内侧固定架对称固定在led拼接屏机体的后端两侧上。

12、通过以上技术方案：因两个内侧固定架对称固定在led拼接屏机体的后端两侧上，使得便于安装固定使用。

13、本实用新型进一步设置为，所述led拼接屏机体和下电磁吸附器通过套接固定连接，且所述下电磁吸附器套接在led拼接屏机体的外端拐角凹槽中。

14、通过以上技术方案：因下电磁吸附器套接在led拼接屏机体的外端拐角凹槽中，使得便于安装固定住。

15、本实用新型进一步设置为，所述可吸附金属板和led拼接屏机体通过插接固定连接，且所述可吸附金属板和led拼接屏机体的连接处外侧处于同一直线上。

16、通过以上技术方案：因可吸附金属板和led拼接屏机体通过插接固定连接，使得便于安装固定，而外侧处于同一直线上，这样在使用时不会发生阻碍。

17、本实用新型进一步设置为，所述led屏幕套接在led拼接屏机体的内部中间。

18、通过以上技术方案：因led屏幕套接在led拼接屏机体的内部中间，从而便于稳定放置。

19、本实用新型的有益效果为：

20、1、通过设置有下电磁吸附器结构，使得便于吸附拼接安装，下电磁吸附器的电磁机体通过插接柱脚固定连接在led拼接屏机体上，使得电磁机体便于安装放置，电磁机体因电源连接线与led拼接屏机体电性连接，从而便于接收led拼接屏机体的电源，使得通电磁化，这样电磁机体磁化非磁性吸附片，从而便于拼接吸附在另一led拼接屏机体的可吸附金属板上，使得整体拼接更加高效牢固。

21、2、通过设置有可吸附金属板结构，这样便于拼接，可吸附金属板的回型边框通过插接端柱固定连接在led拼接屏机体上，使得回型边框便于安装固定住，而回型边框因内侧的可吸附板，从而便于吸附在下电磁吸附器上，这样便于拼接吸附固定使用。

技术特征：

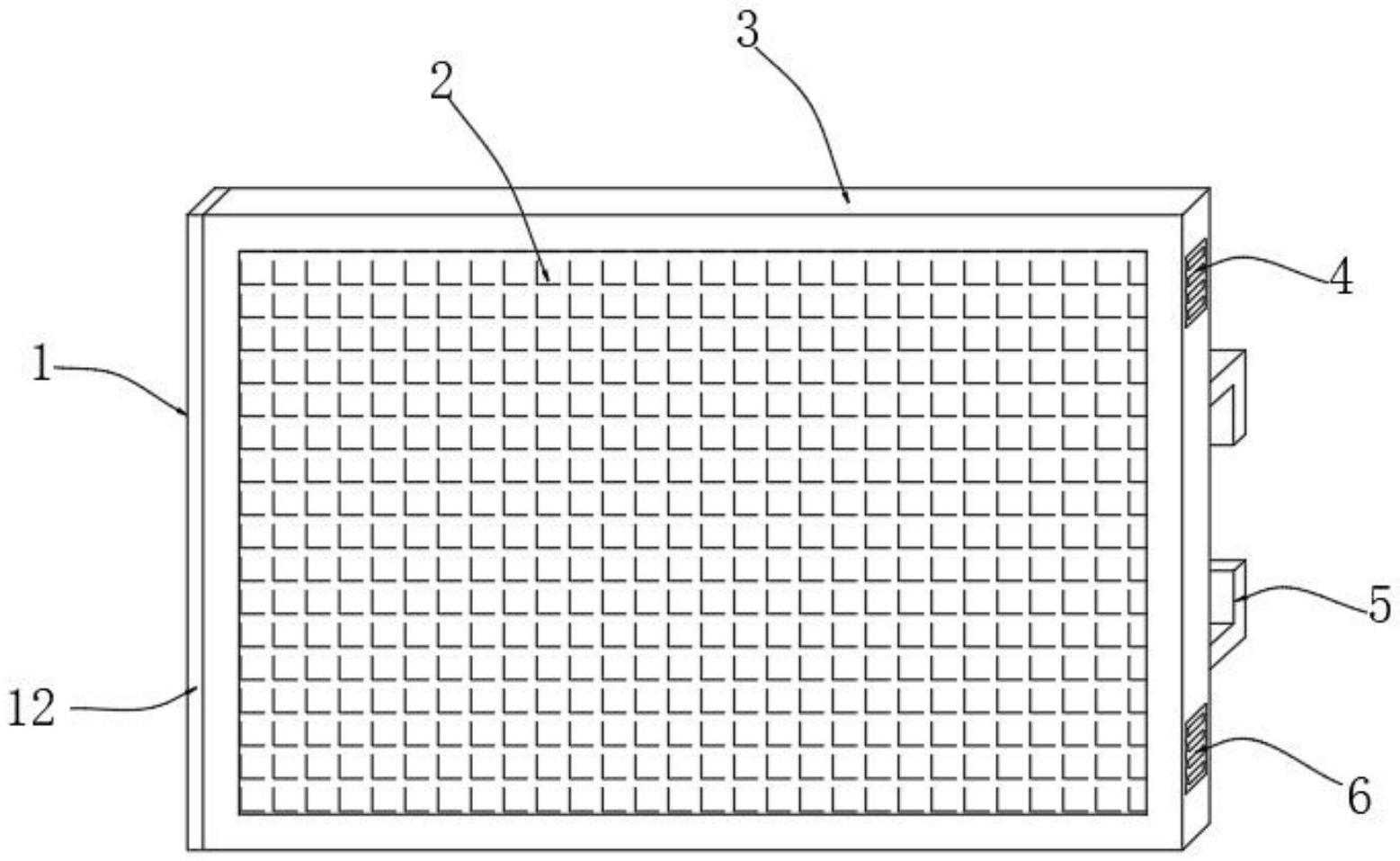

1.一种具有快速拼接结构的led拼接屏，包括led屏幕(2)和led拼接屏机体(3)，其特征在于，所述led屏幕(2)安装固定在led拼接屏机体(3)的前端位置上，所述led拼接屏机体(3)的左端设置有可吸附金属板(1)，所述led拼接屏机体(3)的右端上侧设置有上电磁吸附器(4)，所述led拼接屏机体(3)的右端下侧设置有下电磁吸附器(6)，所述led拼接屏机体(3)的后端设置有内侧固定架(5)，所述下电磁吸附器(6)包括插接柱脚(61)、电磁机体(62)、非磁性吸附片(63)和电源连接线(64)，所述电磁机体(62)的内端设置有插接柱脚(61)，所述电磁机体(62)的外端设置有非磁性吸附片(63)，所述电磁机体(62)的内端中间设置有电源连接线(64)，所述电源连接线(64)与led拼接屏机体(3)电性连接，所述插接柱脚(61)固定连接在led拼接屏机体(3)上。

2.根据权利要求1所述的一种具有快速拼接结构的led拼接屏，其特征在于，所述可吸附金属板(1)包括插接端柱(11)、回型边框(12)和可吸附板(13)，所述回型边框(12)的内部中间设置有可吸附板(13)，所述回型边框(12)的拐角处设置有插接端柱(11)，所述回型边框(12)通过插接端柱(11)固定连接在led拼接屏机体(3)上。

3.根据权利要求1所述的一种具有快速拼接结构的led拼接屏，其特征在于，所述内侧固定架(5)包括直角面板(51)、焊接面板(52)和拐角螺孔(53)，所述直角面板(51)的上端设置有焊接面板(52)，所述直角面板(51)的下端设置有拐角螺孔(53)，所述焊接面板(52)固定连接在led拼接屏机体(3)上。

4.根据权利要求1所述的一种具有快速拼接结构的led拼接屏，其特征在于，所述上电磁吸附器(4)和下电磁吸附器(6)的结构相同，且所述上电磁吸附器(4)和下电磁吸附器(6)呈对称状态。

5.根据权利要求1所述的一种具有快速拼接结构的led拼接屏，其特征在于，所述内侧固定架(5)共设置有两个，且所述内侧固定架(5)对称固定在led拼接屏机体(3)的后端两侧上。

6.根据权利要求1所述的一种具有快速拼接结构的led拼接屏，其特征在于，所述led拼接屏机体(3)和下电磁吸附器(6)通过套接固定连接，且所述下电磁吸附器(6)套接在led拼接屏机体(3)的外端拐角凹槽中。

7.根据权利要求1所述的一种具有快速拼接结构的led拼接屏，其特征在于，所述可吸附金属板(1)和led拼接屏机体(3)通过插接固定连接，且所述可吸附金属板(1)和led拼接屏机体(3)的连接处外侧处于同一直线上。

8.根据权利要求1所述的一种具有快速拼接结构的led拼接屏，其特征在于，所述led屏幕(2)套接在led拼接屏机体(3)的内部中间。

技术总结
本技术公开了一种具有快速拼接结构的LED拼接屏，涉及LED屏幕技术领域，包括LED屏幕和LED拼接屏机体，所述LED屏幕安装固定在LED拼接屏机体的前端位置上，所述LED拼接屏机体的左端设置有可吸附金属板，所述LED拼接屏机体的右端上侧设置有上电磁吸附器，所述LED拼接屏机体的右端下侧设置有下电磁吸附器，所述LED拼接屏机体的后端设置有内侧固定架，所述下电磁吸附器包括插接柱脚、电磁机体、非磁性吸附片和电源连接线，所述电磁机体的内端设置有插接柱脚。本技术LED拼接屏机体因外端的上电磁吸附器和下电磁吸附器，从而便于拼接吸附在另一LED拼接屏机体的可吸附金属板上，这样便于吸附固定住，而且整体有效拼接，使得整体拼接更加牢固稳定。

技术研发人员：李少虎
受保护的技术使用者：江苏前瑞智能科技股份有限公司
技术研发日：20221128
技术公布日：2024/1/12
