一种模块化的发光标识标牌的制作方法

本技术涉及标识标牌，具体为一种模块化的发光标识标牌。

背景技术：

1、标识标牌长久以来被广泛应用在人们的生活中，生活场所、休闲场所、高速公路等等等等都能见到标识标牌的设置，从最早的木质一直到今天的电子标识，标识标牌经历了很多年的改变，该设计为一种模块化的发光标识标牌，相比传统的来说，优势之一为模块化，也就是在原有的发光基础上做出改变，去完成发光标识不易改变内容问题的解决，以模块化的显示集成为一个整体。

技术实现思路

1、本实用新型的目的在于提供一种模块化的发光标识标牌，以解决上述背景技术中提出发光标识不易改变内容的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种模块化的发光标识标牌，包括主体机构、左固定机构和右固定机构，其特征在于：所述主体机构位于左固定机构的下端，所述左固定机构位于主体机构的上端，所述右固定机构位于主体机构的上端。

3、优选的，所述主体机构包括外观保护、一号模块、二号模块、三号模块和四号模块，所述外观保护的上端固定连接在一号螺丝的下端，所述一号模块的后端固定连接在外观保护的前端，所述二号模块的后端固定连接在外观保护的前端，所述三号模块的后端固定连接在外观保护的前端，所述四号模块的后端固定连接在外观保护的前端。

4、优选的，所述左固定机构包括左连接杆、左固定片、左保护套、一号螺丝、二号螺丝、三号螺丝、四号螺丝、左阻挡片和左连接片所述左连接杆的下端固定连接在左连接片的上端，所述左固定片的上端与左阻挡片的下端接触，所述左保护套的下端与外观保护的上端接触，所述一号螺丝的外圈与左固定片的内壁接触。

5、优选的，所述二号螺丝的外圈与左固定片的内壁接触，所述三号螺丝的下端固定连接在外观保护的上端，所述四号螺丝的下端固定连接在外观保护的上端，所述左阻挡片的下端与左固定片的上端接触，所述左连接片的下端与外观保护的上端接触。

6、优选的，所述右固定机构包括右连接杆、右固定片、右保护套、五号螺丝、六号螺丝、七号螺丝、八号螺丝、右阻挡片和右连接片,所述右连接杆的下端固定连接在右连接片的上端，所述右固定片的上端与右阻挡片的下端接触，所述右保护套的下端与外观保护的上端接触，所述五号螺丝的外圈与右固定片的内壁接触。

7、优选的，所述六号螺丝的外圈与右固定片的内壁接触，所述七号螺丝的下端固定连接在外观保护的上端，所述八号螺丝的下端固定连接在外观保护的上端，所述右阻挡片的下端与右固定片的上端接触，所述右连接片的下端与外观保护的上端接触。

8、与现有技术相比，本实用新型的有益效果是：

9、1、该模块化的发光标识标牌，使用模块化的显示集成为一个整体的模式，使得标识内容更加容易去做出改变；

10、2、该模块化的发光标识标牌，每个模块可以进行单独的内容设置，相互不会造成影响，但是能够做到相辅相成；

11、3、该模块化的发光标识标牌，通过两个加固模块来进行固定，使得整体稳定，同时也兼顾了该设计的安全性。

技术特征：

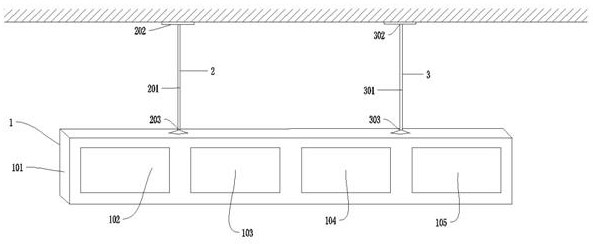

1.一种模块化的发光标识标牌，包括主体机构（1）、左固定机构（2）和右固定机构（3），其特征在于：所述主体机构位于左固定机构（2）的下端，所述左固定机构（2）位于主体机构（1）的上端，所述右固定机构位于主体机构（1）的上端，所述主体机构（1）包括外观保护（101）、一号模块（102）、二号模块（103）、三号模块（104）和四号模块（105），所述外观保护（101）的上端固定连接在三号螺丝（206）的下端，所述一号模块（102）的后端固定连接在外观保护（101）的前端，所述二号模块（103）的后端固定连接在外观保护（101）的前端，所述三号模块（104）的后端固定连接在外观保护（101）的前端，所述四号模块（105）的后端固定连接在外观保护（101）的前端，所述左固定机构（2）包括左连接杆（201）、左固定片（202）、左保护套（203）、一号螺丝（204）、二号螺丝（205）、三号螺丝（206）、四号螺丝（207）、左阻挡片（208）和左连接片（209）所述左连接杆（201）的下端固定连接在左连接片（209）的上端，所述左固定片（202）的上端与左阻挡片（208）的下端接触，所述左保护套（203）的下端与外观保护（101）的上端接触，所述一号螺丝（204）的外圈与左固定片（202）的内壁接触；所述右固定机构（3）包括右连接杆（301）、右固定片（302）、右保护套（303）、五号螺丝（304）、六号螺丝（305）、七号螺丝（306）、八号螺丝（307）、右阻挡片（308）和右连接片（309）,所述右连接杆（301）的下端固定连接在右连接片（309）的上端，所述右固定片（302）的上端与右阻挡片（308）的下端接触，所述右保护套（303）的下端与外观保护（101）的上端接触，所述五号螺丝（304）的外圈与右固定片（302）的内壁接触。

2.根据权利要求1所述的一种模块化的发光标识标牌，其特征在于：所述二号螺丝（205）的外圈与左固定片（202）的内壁接触，所述三号螺丝（206）的下端固定连接在外观保护（101）的上端，所述四号螺丝（207）的下端固定连接在外观保护（101）的上端，所述左阻挡片（208）的下端与左固定片(202)的上端接触，所述左连接片（209）的下端与外观保护（101）的上端接触。

3.根据权利要求2所述的一种模块化的发光标识标牌，其特征在于：所述六号螺丝（305）的外圈与右固定片（302）的内壁接触，所述七号螺丝（306）的下端固定连接在外观保护（101）的上端，所述八号螺丝（307）的下端固定连接在外观保护（101）的上端，所述右阻挡片（308）的下端与右固定片(302)的上端接触，所述右连接片（309）的下端与外观保护（101）的上端接触。

技术总结
本技术涉及标识标牌技术领域，且公开了一种模块化的发光标识标牌。该模块化的发光标识标牌包括主体机构、左固定机构和右固定机构，所述主体机构位于左固定机构下端，其中中包括四个模块机构，固定机构将墙体与主体机构相连，所述右固定机构位于主体机构上端，模块化的发光标识可以独立控制每个模块，从而集合成一个整体，固定机构中设有两个保护套，该设计主要用于悬挂试的标识标牌，在我们日常生活中，此种标牌也是极为常见的一种。

技术研发人员：王东
受保护的技术使用者：丰德博信新材料（山东）集团有限公司
技术研发日：20230713
技术公布日：2024/2/19
