一种多功能智能灯杆屏的制作方法

本发明涉及灯杆屏，具体为一种多功能智能灯杆屏。

背景技术：

1、多功能智能灯杆屏是一种集成了多种功能的新型城市基础设施。这种灯杆屏的出现，极大地提升了城市管理效率，优化了市民生活体验，成为智慧城市建设的重要组成部分。

2、申请号为cn202111500309.3的中国专利申请，公开了一种多功能智能灯杆屏及灯杆装置，包括控制模块安装框架上设有若干个环境检测装置，若干个环境检测装置包括：光强传感器，环境检测装置与控制模块电连接，光强传感器用于监测环境光线的强度信息，控制模块根据环境光线的强度信息来调节灯杆屏本体的显示亮度，通过光强传感器的设置，能监测实时的环境光线强度信息，灯杆屏可根据实时的环境光线强度信息调节合适的显示亮度，结构简单，节能降耗，能自动调节显示亮度，能达到良好传播效果；

3、这样的设置虽然能监测实时的环境光线强度信息，灯杆屏可根据实时的环境光线强度信息调节合适的显示亮度，结构简单，节能降耗，能自动调节显示亮度，能达到良好传播效果，但是灯杆屏在使用的过程中，内部元件之间会产生热量，该设置并没有设置相应的散热结构，热量积聚过多时，会影响灯杆屏的使用。

技术实现思路

1、本发明的目的在于提供一种多功能智能灯杆屏，以解决上述背景技术中提出的问题。

2、为解决上述技术问题，本发明是通过以下技术方案实现的：

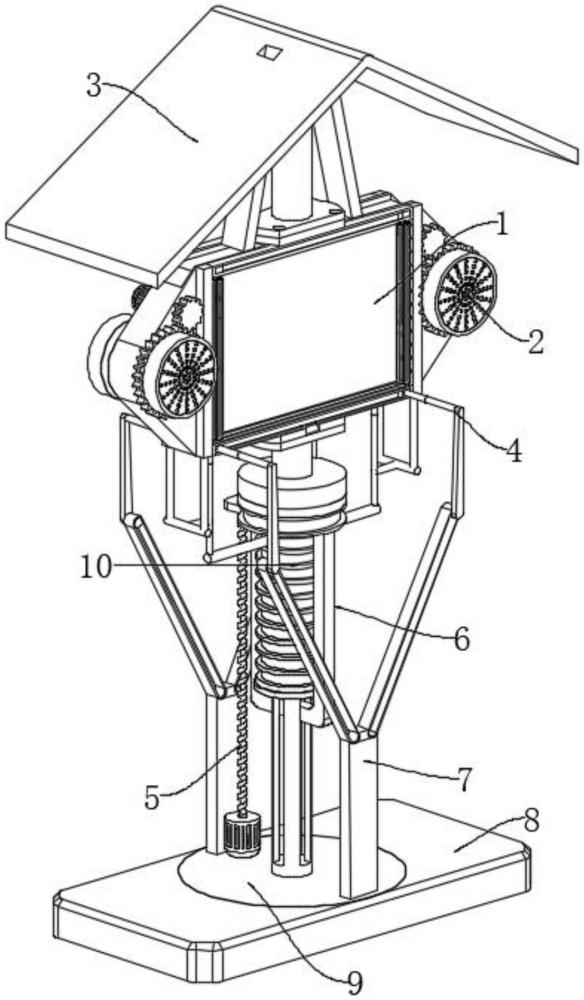

3、本发明为一种多功能智能灯杆屏，包括灯屏，所述灯屏的顶部安装有顶盖组件，所述灯屏的外壁上安装有第二电机，所述灯屏的输出轴贯穿灯屏的一端安装有驱动齿轮，所述灯屏的两端分别安装有通风组件；

4、所述灯屏的底部安装有伸缩杆，所述伸缩杆上安装有吹气组件，所述伸缩杆的底部安装有转动盘，所述转动盘的上表面安装有驱动组件，所述驱动组件对伸缩杆进行驱动，所述转动盘的外壁上转动连接有底盘；

5、所述转动盘的上表面安装有两个y形架，两个所述y形架上设置有清理组件；

6、所述灯屏的两侧分别设置有两个移动槽，两个所述移动槽分别在灯屏的顶部和底部，所述清理组件移动在移动槽和y形架上；

7、上述设置的目的是，通过第二电机的输出轴带动驱动齿轮进行转动，带动通风组件进行运转带动气流流动，对灯屏的内部进行导热，顶盖组件的设置防止雨水在灯屏的顶部进行堆积，转动转动盘可以对灯屏进行角度调整，通过驱动组件对伸缩杆进行驱动，对灯屏的高度进行调整，这一过程中，带动清理组件对灯屏的屏幕进行清理，在伸缩杆收缩时，带动吹气组件进行运转，吹气组件与灯屏的内部进行气流交换，同时对灯屏的表面和清理组件的滚筒毛刷进行清理。

8、进一步的，所述顶盖组件包括顶板和通道，所述顶板的两端呈倾斜设置，安装在灯屏的顶部，两个所述通道连接在顶板和灯屏之间，所述通道的顶部端口延伸至顶板的上表面，所述通道的底部端口延伸至灯屏的上表面；

9、上述设置的目的是，顶板两端倾斜设置，防止雨水和雨雪堆积，同时雨水通过通道流向灯屏的上表面，与灯屏进行热交换。

10、进一步的，其中一个所述通风组件包括两个壳体、一个从动齿轮、固定架、两个过滤板和风扇，其中一个所述壳体安装在灯屏的外壁上，所述从动齿轮转动连接在灯屏的外壁上，另一个所述壳体安装在从动齿轮的外壁上；

11、所述固定架安装在从动齿轮的内壁上，所述固定架的中部转动连接有转轴，所述转轴向固定架的外侧延伸，所述风扇安装在转轴的外壁上，所述驱动齿轮与从动齿轮相互啮合；

12、上述设置的目的是，通过第二电机带动驱动齿轮进行转动，驱动齿轮与从动齿轮进行啮合，从动齿轮带动固定架和转轴进行转动，从而带动风扇进行转动，风扇转动带动气流流动，过滤板防止大块杂物进入壳体的内部，对风扇转动造成干扰。

13、进一步的，两个所述壳体形成一个气流通道，所述灯屏的内部安装有铝壳，所述铝壳与该气流通道进行连通；

14、上述设置的目的是，风扇进行转动，风扇转动带动气流流动，铝壳用于导热，将灯屏内部的热量导向铝壳上，铝壳内部为一个腔体，热量集中在腔体内部，铝壳与该气流通道进行连通，气流通道内部的流速较快压强较小，铝壳内部压强大于气流通道，热量向气流通道流入，从而实现导热散热的效果。

15、进一步的，所述伸缩杆包括底架和滑动架，所述底架上设置有滑槽，所述滑动架的底部滑动连接在滑槽上；

16、上述设置的目的是，用于灯屏高度升降。

17、进一步的，所述驱动组件包括第一电机和螺杆，所述第一电机安装在转动盘的上表面，所述第一电机的输出轴上安装有螺杆，所述滑动架的顶部外壁上固定连接有连接块，所述螺杆贯穿连接块并进行螺纹连接；

18、上述设置的目的是，通过第一电机输出轴带动螺杆进行转动，螺杆对连接块和滑动架进行驱动，从而对滑动架和灯屏进行升降。

19、进一步的，两个所述y形架的顶部分别设置有槽板，两个槽板之间形成v形；

20、上述设置的目的是，对清理组件进行导向控制。

21、进一步的，所述清理组件包括连接架、滑块和滚筒毛刷，所述连接架的底部滑动连接在槽板的内壁上，两个所述滑块分别滑动连接在两个移动槽的内壁上，所述滚筒毛刷转动连接在两个滑块之间，所述滚筒毛刷与灯屏的屏幕外壁相互摩擦，所述灯屏的底部设置有排污口，所述排污口顶部端口延伸至移动槽的内部；

22、上述设置的目的是，在灯屏进行升降的过程中，v形槽板对连接架进行导向，从而让两个连接架相互远离或靠近，这一过程中，带动滑块和滚筒毛刷在移动槽上进行移动，移动过程中，滚筒毛刷对灯屏的屏幕进行摩擦清理，清理掉落的灰尘，落向移动槽上，滑块移动时，将灰尘清理至排污口排出。

23、进一步的，所述吹气组件包括伸缩管，所述伸缩管安装在底架和滑动架之间，所述伸缩管的内部安装有弹簧，所述伸缩管的外壁上连通有管道；

24、所述管道远离伸缩管的一端设置有三个端口；

25、其中一个端口贯穿并延伸至铝壳的内部，另外两个端口分别连通有出风管，所述出风管安装在灯屏的外壁上，所述出风管的外壁上设置有若干个出风口，朝向滚筒毛刷；

26、上述设置的目的是，在滑动架下降的过程中，滑动架对伸缩管进行挤压，弹簧用于对伸缩管进行复位，伸缩管被挤压后内部气体排出，通过一个端口与灯屏内部的铝壳进行气流交换，进一步散热，另外两个端口，通过出风管排出，对滚筒毛刷和灯屏的外壁进行清理。

27、本发明具有以下有益效果：

28、(1)本发明通过通风组件的设置，通过第二电机带动驱动齿轮进行转动，驱动齿轮与从动齿轮进行啮合，从动齿轮带动固定架和转轴进行转动，从而带动风扇进行转动，风扇转动带动气流流动，过滤板防止大块杂物进入壳体的内部，对风扇转动造成干扰，风扇进行转动，风扇转动带动气流流动，铝壳用于导热，将灯屏内部的热量导向铝壳上，铝壳内部为一个腔体，热量集中在腔体内部，铝壳与该气流通道进行连通，气流通道内部的流速较快压强较小，铝壳内部压强大于气流通道，热量向气流通道流入，从而实现导热散热的效果。

29、(2)本发明通过清理组件的设置，在灯屏进行升降的过程中，v形槽板对连接架进行导向，从而让两个连接架相互远离或靠近，这一过程中，带动滑块和滚筒毛刷在移动槽上进行移动，移动过程中，滚筒毛刷对灯屏的屏幕进行摩擦清理，清理掉落的灰尘，落向移动槽上，滑块移动时，将灰尘清理至排污口排出。

30、当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。
