新型涂鸦墙的制作方法

本实用新型涉及涂鸦领域，尤其涉及一种涂鸦工具，具体是一种新型涂鸦墙。

背景技术：

目前随着人们生活水平的不断提高，越来越注重对孩子的才艺培养，例如涂鸦画画就是一种很好的才艺培养选择，但是由于孩子的随意性可能会选择在任意场合涂鸦作画，这样会造成很多不必要的麻烦，而且单纯在纸上作画对纸章的消耗无疑十分巨大，现在需要一种可以反复清理使用的涂鸦画画工具，满足孩子的日常涂鸦需求。

技术实现要素：

本实用新型要解决上述现有技术存在的问题，提供一种新型涂鸦墙，解决目前儿童涂鸦作画材料消耗大、破坏环境的问题，满足儿童随意涂鸦的需求。

本实用新型解决其技术问题采用的技术方案：这种新型涂鸦墙，包括底板，底板上立有位于底板的两端第一侧板和第二侧板，第一侧板和第二侧板的外侧上下滑动连接有支撑板，第一侧板、第二侧板分别与支撑板插销配合固定，第一侧板和第二侧板的之间连接有顶板，底板、第一侧板、第二侧板以及顶板所围城的区域内固定有涂鸦板，涂鸦板为透明材质一体成型结构。这样设置后，底板、第一侧板、第二侧板以及顶板所形成的框架与支撑板之间可以滑动，进而可以对整个框架进行升降，适合不同身高和年龄的儿童使用；涂鸦板采用透明材质一体结构，在涂鸦板上涂鸦能使色彩更明显，涂鸦效果更好，而且一体结构便于安装和更换，实际操作更简单。

进一步改善，涂鸦板的材质为耐高低温、耐腐蚀的聚碳酸酯材料。聚碳酸酯材料制成的涂鸦板表面光滑易于清理，大大提高了涂鸦的使用的效果，而且聚碳酸酯材料的耐高低温、耐腐蚀性能能使涂鸦板长期重复使用，节省资源。

进一步改善，支撑板底面与底板底面留有预设距离。这样底板与底面之间就留有足够的间隙，避免底板直接与底面接触，保护涂鸦板。

进一步改善，顶板上固定有横轴，横轴上套有卷纸。卷纸可以满足孩子在纸上作画的需求，直接将卷纸下拉并以涂鸦板为靠板在纸上涂鸦，使用更方便简单。

进一步改善，横轴两端分别固定在第一侧板、第二侧板上。横轴直接固定在第一侧板、第二侧板上，卷纸可以移动到任意位置使用，灵活性更好，也减少了顶板上的固定结构，节省材料成本。

进一步改善，横轴分成若干段固定在顶板上。横轴分段固定之后，卷纸的位置关系进一步确定，将卷纸进行细分并选择任意横轴放置卷纸，节省卷纸用量。

进一步改善，第一侧板、第二侧板与支撑板的滑动连接方式为燕尾槽连接。燕尾槽连接确保了侧板与支撑板之间的稳固性，在保证滑动流畅的前提下进一步稳固连接关系，提升整体结构的可靠性。

本实用新型有益的效果是：本实用新型的结构合理、紧凑，通过侧板与支撑板之间的滑动连接实现整个涂鸦板的升降，满足不同身高的儿童使用，涂鸦板的一体透明结构不仅使日常的涂鸦颜色区分更明显，视觉效果更好，而且还便于涂鸦板的清理，使用效果好，适于推广。

附图说明

图1为本实用新型的结构示意图；

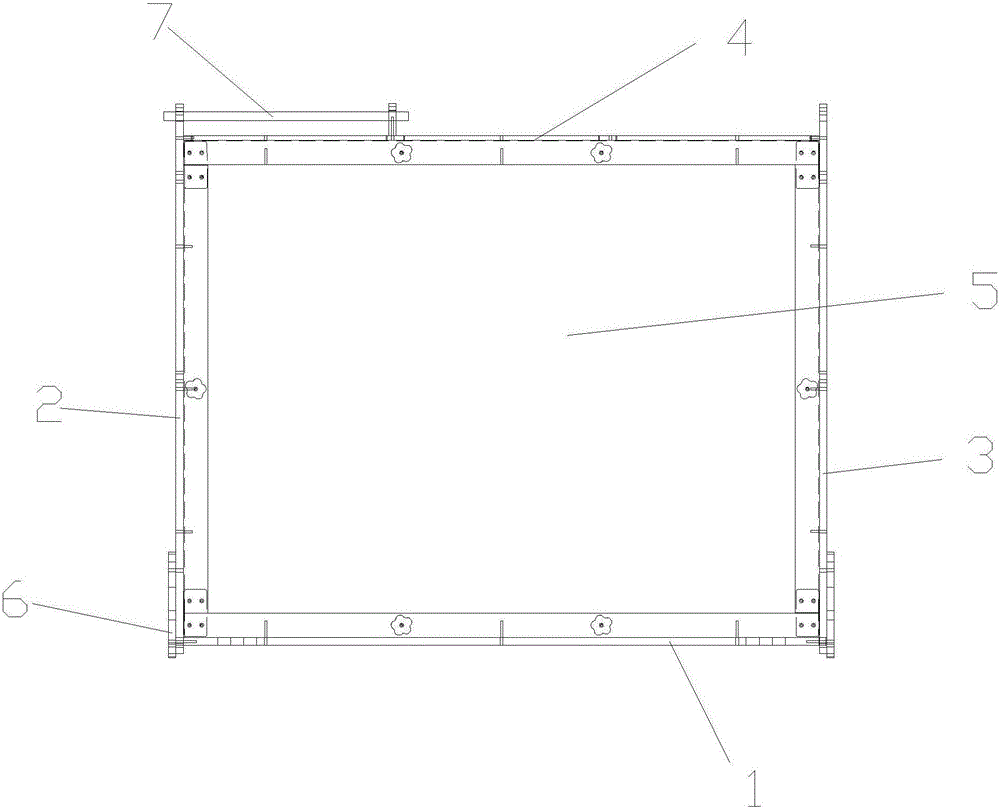

图2为本实用新型的前视图。

附图标记说明：底板1，第一侧板2，第二侧板3，顶板4，涂鸦板5，支撑板6，横轴7。

具体实施方式

下面结合附图对本实用新型作进一步说明：

参照附图：本实施例中的这种新型涂鸦墙，包括底板1，底板1上立有位于底板1的两端第一侧板2和第二侧板3，第一侧板2和第二侧板3的外侧上下滑动连接有支撑板6，第一侧板2、第二侧板3分别与支撑板6插销配合固定，第一侧板2和第二侧板3的之间连接有顶板4，底板1、第一侧板2、第二侧板3以及顶板4所围城的区域内固定有涂鸦板5，涂鸦板5为透明材质一体成型结构。

涂鸦板5的材质为耐高低温、耐腐蚀的聚碳酸酯材料。

支撑板6底面与底板1底面留有预设距离。

顶板4上固定有横轴7，横轴7上套有卷纸。

第一侧板2、第二侧板3与支撑板6的滑动连接方式为燕尾槽连接。

实施例一：横轴7两端分别固定在第一侧板2、第二侧板3上。

实施例二：横轴7分成若干段固定在顶板4上。

虽然本实用新型已通过参考优选的实施例进行了图示和描述，但是，本专业普通技术人员应当了解，在权利要求书的范围内，可作形式和细节上的各种各样变化。
